Tecmaf TVS-47-2.2-20型CNC加工主轴

这款主轴是面向CNC加工场景开发的核心执行部件，可直接集成到各类数控铣削、钻削设备的主轴安装位，承担切削过程中的动力输出与刀具装夹定位功能。从结构设计来看，主体采用方正的集成式壳体布局，上部集成驱动单元与电气接线模块，侧面预留的接线端带防护结构，可适配车间多切削液、多金属粉尘的复杂工况，避免加工过程中杂物侵入电气连接部位造成故障。下部输出端采用标准的刀具装夹接口，可适配常规的ER类夹头，装夹不同直径的铣刀、钻头等切削刀具，满足不同工序的加工需求。

在实际加工场景中，这类主轴常被用于小型数控雕铣机、专机改造项目的切削单元，也可集成到自动化生产线的去毛刺、精密钻孔工位，相比传统的分体式主轴传动结构，集成式设计省去了皮带传动、联轴器连接的额外安装空间，整体安装边界更紧凑，对设备安装板的开孔尺寸要求更低，适合在设备改造时替换原有老旧主轴，或是在紧凑型专机设计中作为标准动力单元选用。设计过程中充分考虑了安装便利性，壳体侧面预留的安装基准面可直接贴合设备的主轴安装立板，通过螺栓锁紧即可完成固定，无需额外制作复杂的转接法兰，能有效缩短设备的装配调试周期。

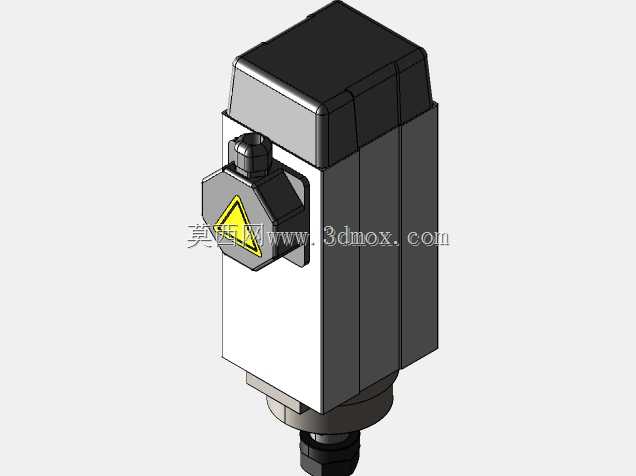

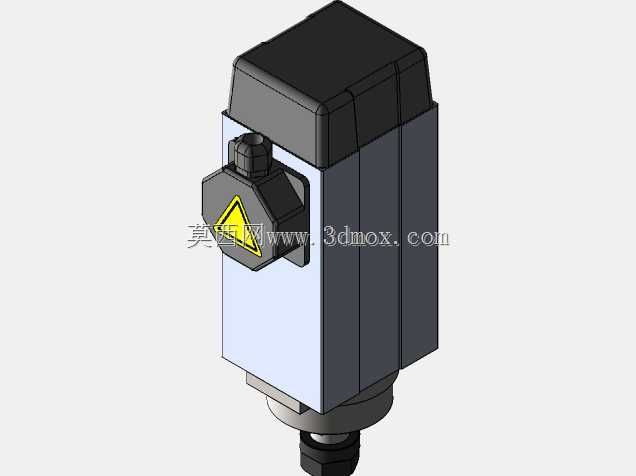

从功能特性来看，该主轴的输出转速区间可覆盖常规金属、非金属材料的切削需求，运行过程中振动控制表现优异，在精加工工序中可保证加工面的粗糙度要求，避免因主轴跳动造成的工件表面振纹。电气接线模块采用侧置布局，不会占用主轴轴向的安装空间，在Z轴行程有限的设备中也能顺利安装，不会出现接线端与设备其他部件干涉的问题。主轴下部的密封结构可阻挡切削液、金属碎屑进入主轴内部轴承部位，延长核心部件的维护周期，降低车间日常运维的成本。在进行三维建模时，完整还原了主轴的所有外部安装特征，包括接线盒的凸起结构、壳体的安装孔位、输出端的轴伸尺寸，设计人员在进行设备整体布局时，可直接调用该模型进行干涉检查，提前排查安装过程中可能出现的空间冲突问题，无需反复核对二维图纸的尺寸参数，能有效提升整机设计的效率，减少装配阶段的整改工作量。
