折弯机用阿马达型上下模配套结构

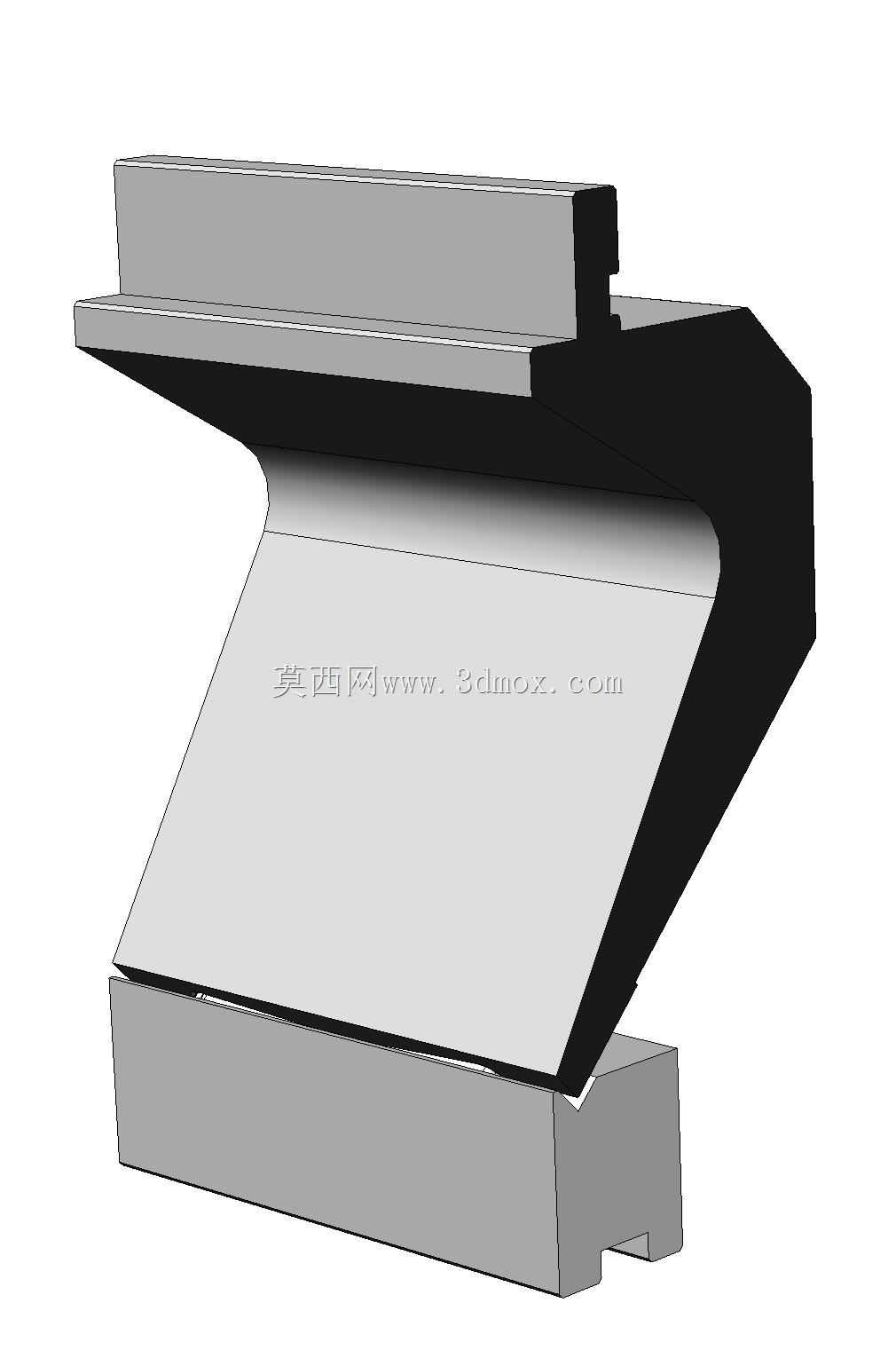

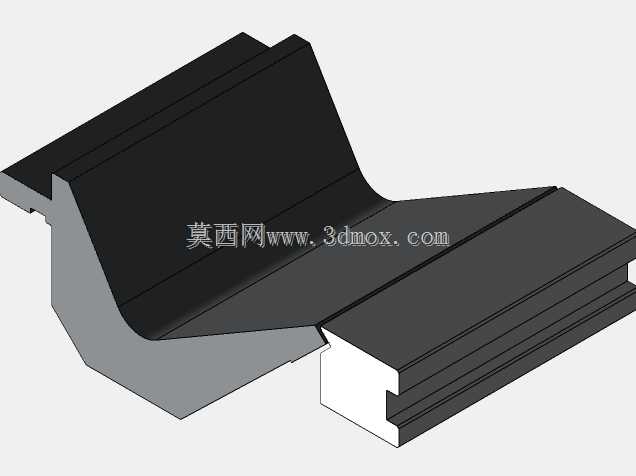

这套配套折弯模座结构，主要适配钣金冲压折弯工序的安装使用需求，在钣金加工车间的数控折弯机工位上，这类模座是完成板材角度弯折成型的核心执行部件，上模与下模的配合型面直接决定折弯后工件的成型精度与折弯R角大小。从结构设计来看，上模采用Z型偏移式结构设计，这种偏移结构能够避让常规直身模具无法加工的特殊折弯工位，比如带侧边翻边的箱体类工件折弯时，偏移的模身可以避开已成型的翻边结构，避免加工过程中出现模身与工件的干涉问题，上模顶部的夹持槽采用标准T型槽结构，能够直接适配主流折弯机的上模夹持导轨，安装时无需额外加工转接件，直接推入夹持槽锁紧压板即可完成固定，夹持槽的尺寸公差控制在0.02mm范围内，保证装夹后模身的直线度与垂直度，避免折弯过程中出现偏载导致的模具磨损。下模采用V型开口配合定位槽的结构，底部同样设置标准T型安装槽，能够直接固定在折弯机下工作台的模座导轨上，下模的V型开口角度与上模的成型端角度做了配对研磨处理，合模时的贴合面间隙均匀控制在板材厚度的10%以内，保证折弯后工件的角度偏差控制在±0.5°范围内，不会出现角度过折或者回弹超差的问题。在实际生产场景中，这类模具多用于电气柜壳体、设备外罩、不锈钢厨具等钣金件的折弯加工，针对1-6mm厚度的冷轧钢板、不锈钢板、铝板都能适配，设计时特意将上模的成型端做了圆角过渡处理，避免折弯时在工件表面产生压痕，对于表面要求较高的拉丝不锈钢、覆膜板材加工场景，能够减少后续打磨抛光的工序量。模身的安装边界尺寸做了标准化适配，上模总高度、夹持槽宽度、下模总高度、安装槽间距都符合行业通用的安装规范，不需要对现有折弯机的工作台和夹持结构做改造，直接替换原有同规格模具即可投入使用，模身的受力面做了加厚处理，长期满负荷冲压折弯时不会出现模身变形、开裂的问题，配合面的硬度经过淬火处理达到HRC58-62，耐磨性能满足大批量连续生产的使用需求，日常维护时只需要定期清理配合面的金属碎屑，检查锁紧压板的紧固状态即可，不需要复杂的保养流程。
