卧式小型铣床结构三维设计

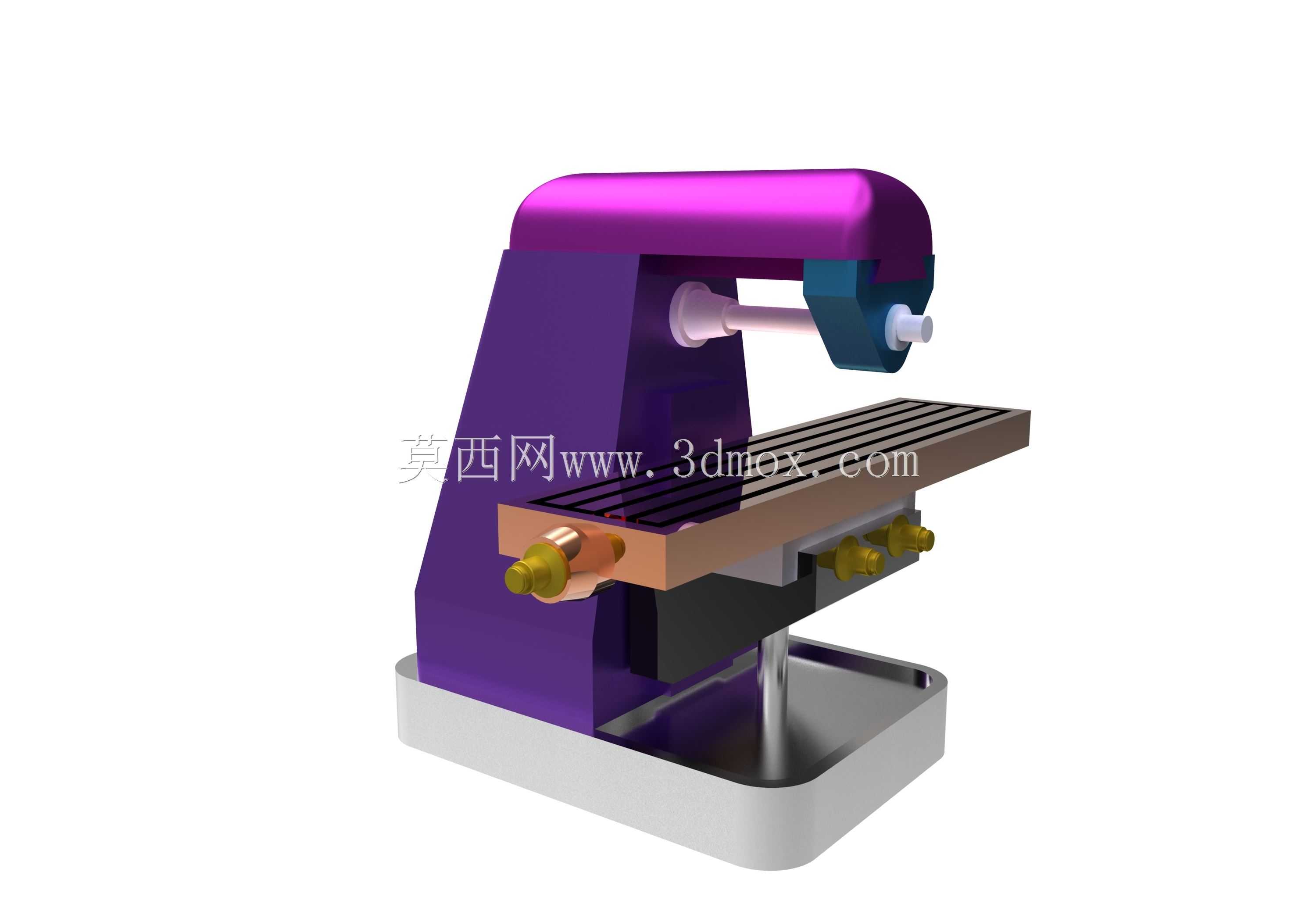

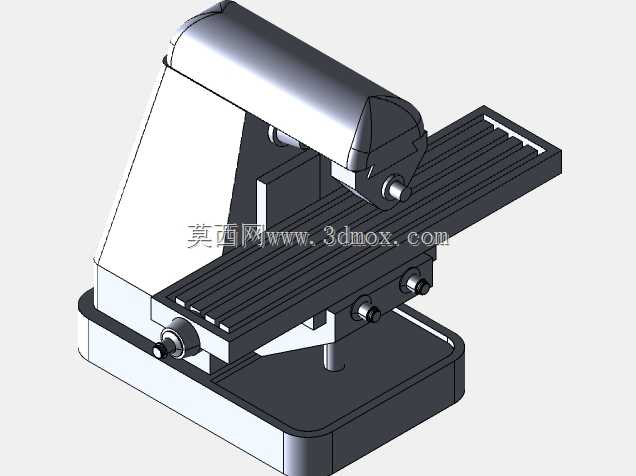

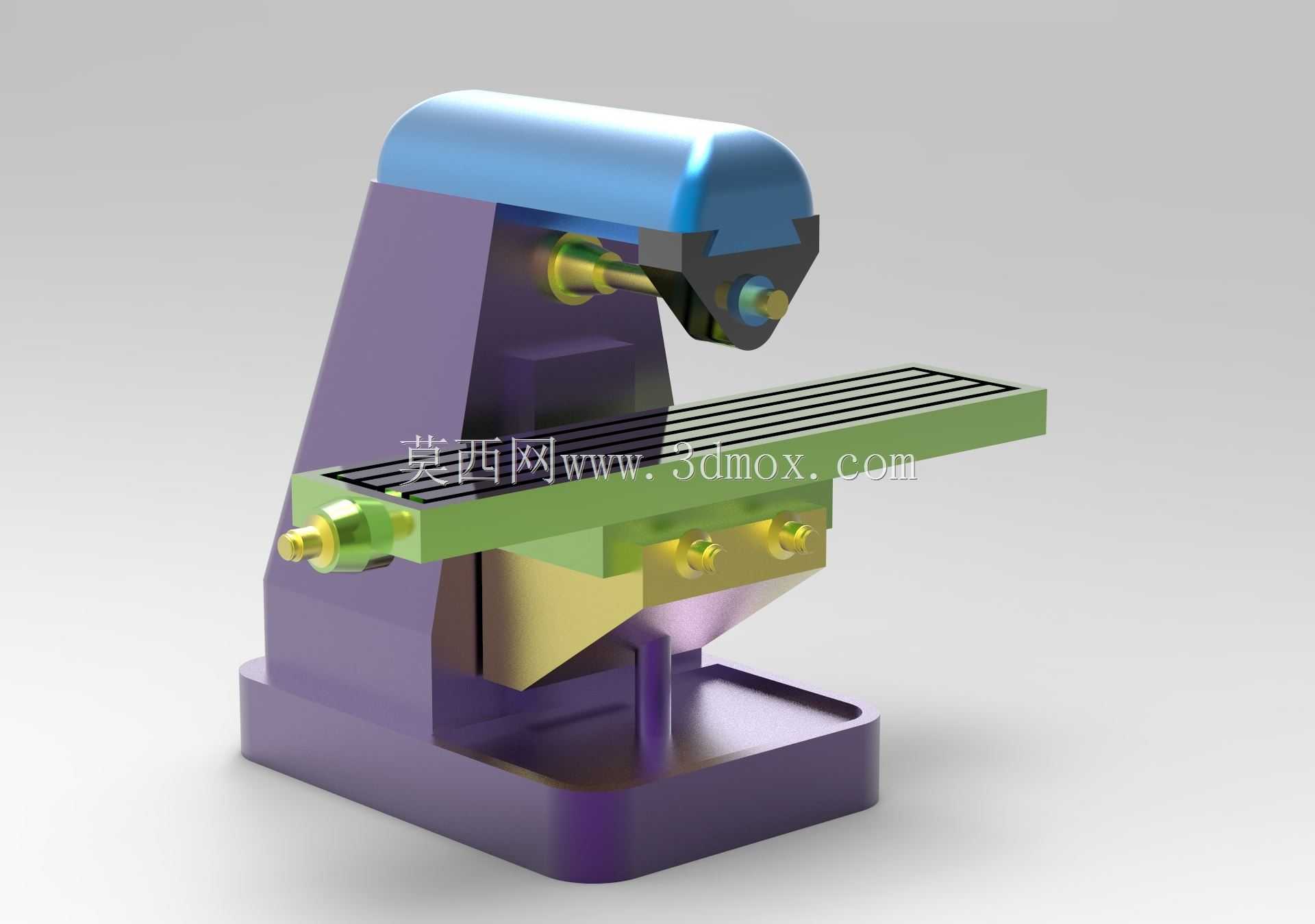

这款卧式铣床的结构设计，首先围绕小型机加工车间的零散铣削需求展开，适配小尺寸五金零件、工装夹具零部件的平面、沟槽、成型面加工场景，可安置在常规生产工位旁，无需预留超大安装空间，底座的安装孔位可直接与车间标准混凝土地台或钢制工位平台固定，避免加工过程中因切削载荷产生机身偏移。从结构布局来看，机身采用立式立柱搭配水平主轴的排布，主轴箱安置在立柱上部的滑移导轨面，可沿立柱垂直方向调整行程，适配不同装夹高度的工件加工需求，主轴端可搭配不同规格的铣刀杆，适配圆柱铣刀、盘形铣刀、成型铣刀等多种切削刀具，满足不同工序的加工要求。工作台部分采用纵向、横向双向滑移结构，下部的丝杠传动副可实现手动进给的精准控制，工作台面的T型槽结构符合通用机床装夹标准，可直接搭配标准机用平口钳、专用夹具完成工件固定，无需额外改制装夹接口。设计过程中优先考虑了机身的刚性表现，立柱与底座采用一体化的箱型结构设计，可有效承接铣削过程中的交变切削载荷，减少切削振动带来的加工精度偏差，主轴的支撑结构采用双轴承跨距排布，保障高速旋转状态下的主轴径向跳动控制在机加工公差允许范围内。安装边界方面，整机的底座占地尺寸适配小型生产车间的工位排布，机身上部的主轴外伸长度经过核算，可覆盖工作台全行程的加工范围，不会出现加工盲区，各操作手柄的安置位置符合一线操作人员的作业习惯，进给调整、主轴锁紧等操作部件均设置在人员站立即可触及的区域，无需额外俯身或登高操作。在功能适配性上，这款结构可覆盖常规小型零件的单件、小批量铣削加工，既可以用于教学实训场景的机床结构认知，也可作为小型维修车间的配套加工设备，完成非标零件的修配加工，各部件的连接结构均采用标准化的紧固件连接，后期维护时可快速完成易损件的更换，导轨面的润滑通道预留了标准注油口，日常保养无需拆解机身结构即可完成润滑作业。
