5.25英寸120W低音扬声器结构设计

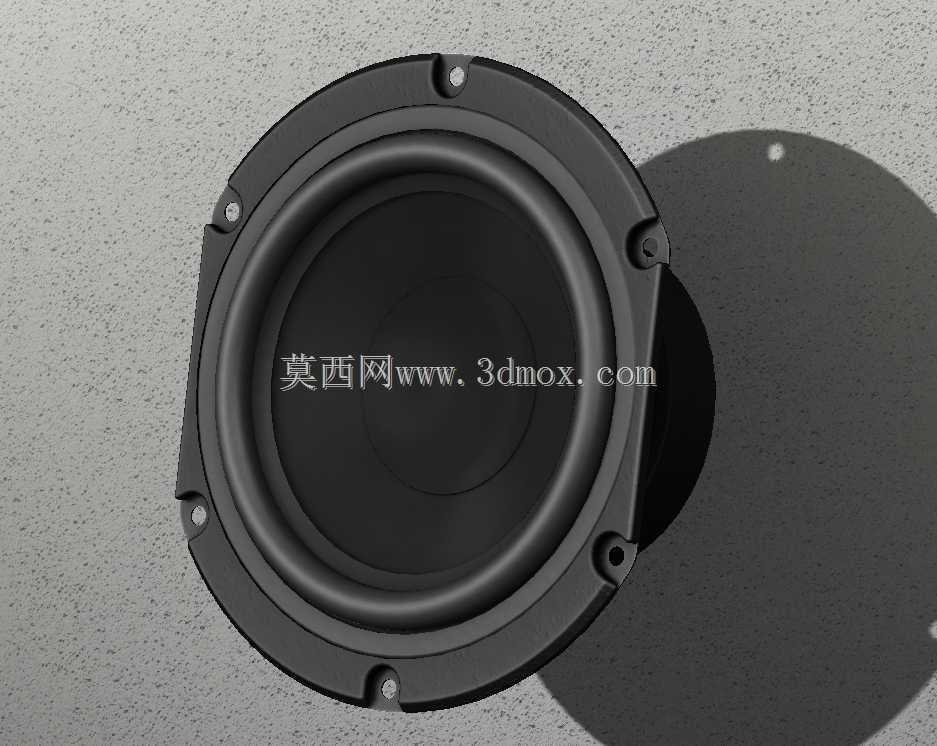

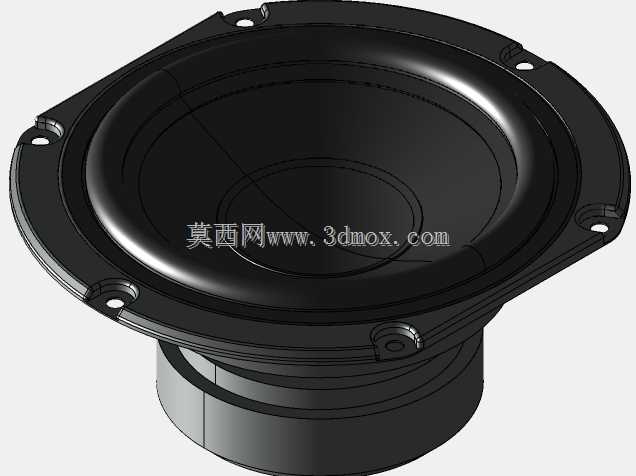

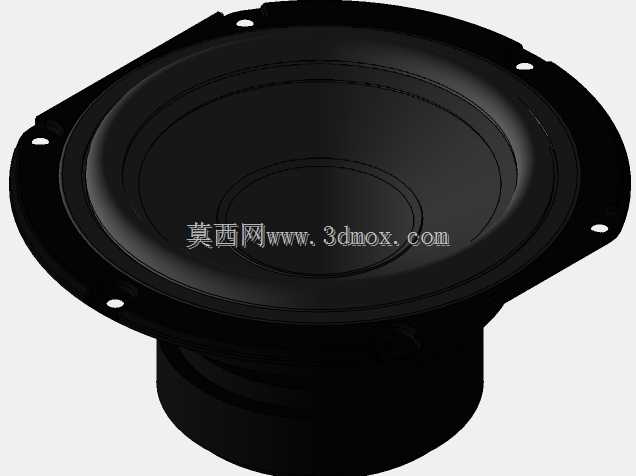

在专业音响系统搭建、家用HiFi音箱组装、车载音响改装以及小型线阵列音响模组开发场景中，低音单元的选型与结构匹配直接决定整套系统的低频下潜深度与动态表现，本次呈现的5.25英寸低音扬声器，就是针对中小容积密闭箱、倒相箱应用场景开发的专用换能部件。从安装边界来看，该单元标称口径为5.25英寸，等效振膜辐射直径约115mm，单元整体安装开孔直径控制在125mm左右，盆架采用带定位凸台的一体化注塑加金属嵌件结构，四个安装固定孔呈对称分布，孔位中心距适配常规5英寸单元的通用安装孔距，可直接替换同规格老旧单元，无需额外修改箱体开孔，安装法兰边厚度控制在3mm以内，装配后与箱体面板贴合间隙可控制在0.2mm以内，能有效减少安装缝隙产生的声短路问题。从功能特性来看，该单元额定承载功率为120W，标称阻抗6欧姆，采用长冲程线性位移设计，弹波采用定心支片加对称折环结构，可保证振膜在大动态信号输入时保持活塞运动状态，减少分割振动带来的失真；磁路部分采用外置式高密度铁氧体磁钢搭配T型导磁柱，磁隙均匀度控制在0.1mm以内，能为音圈提供稳定的匀强磁场，提升低频瞬态响应速度，折环采用耐老化丁基橡胶材质，在保证顺性的同时具备足够的阻尼特性，可有效抑制谐振峰。设计思路上，该单元没有盲目追求大口径带来的低频量感，而是聚焦中小箱体的适配性，在有限的安装尺寸下最大化振膜有效辐射面积，盆架的镂空结构既减轻了单元整体重量，又能为音圈工作时提供足够的散热空气流通通道，减少长时间大功率工作下的功率压缩问题；接线端子采用镀金插片式设计，可适配不同线径的音箱线连接，避免焊接带来的接触不良问题。在实际选型应用中，该单元适合搭配10-15L容积的倒相箱，倒相管调谐频率可设置在45Hz左右，能实现40Hz-2kHz的平滑频响覆盖，可作为两分频书架箱的低音单元，也可多只组合作为小型影院系统的环绕声道低频补充单元，其对称的磁路结构也能降低非线性失真，满足近场监听场景的使用要求。
