2.5英寸全频扬声器驱动单元结构设计

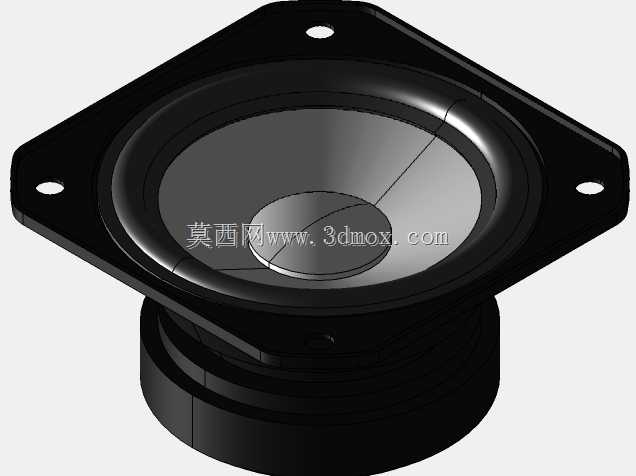

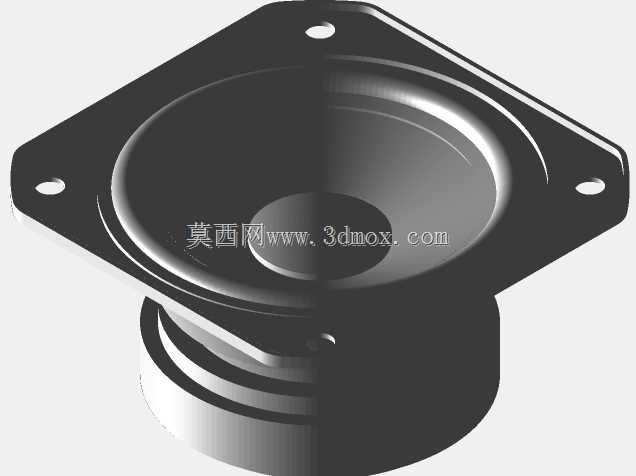

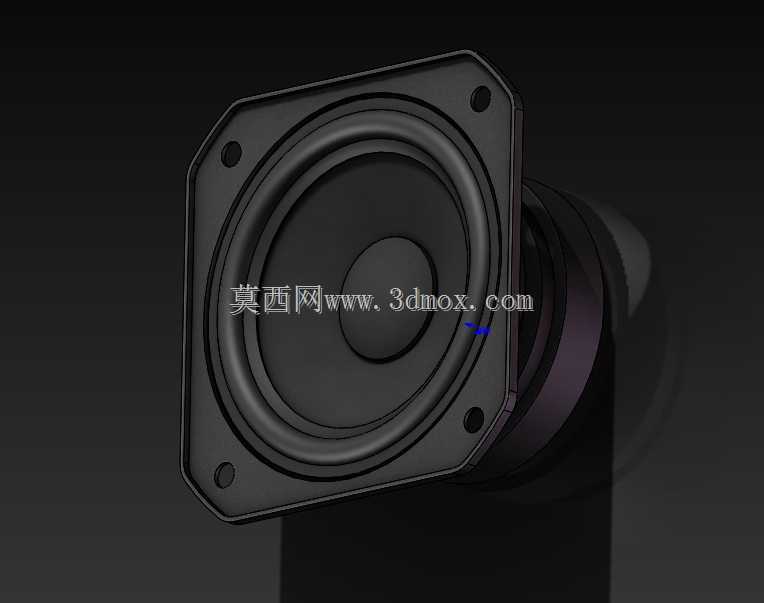

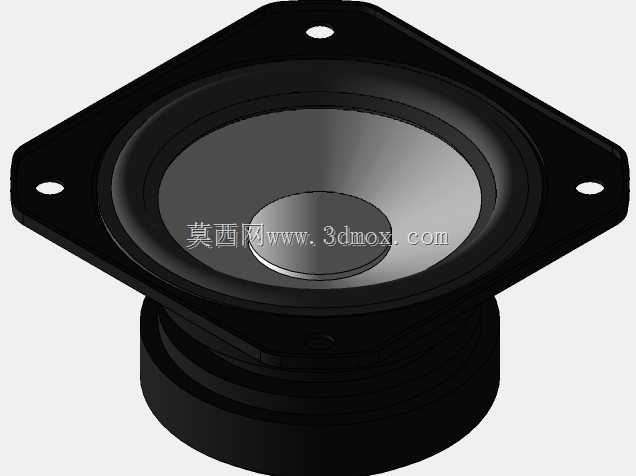

　　这款2.5英寸规格的全频驱动单元，在桌面近场监听、车载嵌入式音响、小型便携扩声设备的结构适配场景中，有着非常明确的定位。从实际选型角度看，63mm的等效振动直径刚好适配多数紧凑型设备的内部安装预留空间，方形法兰的安装孔位采用对称四角布局，安装时不需要额外设计旋转定位结构，四个安装孔的孔距公差控制在±0.1mm范围内，能直接匹配常规厚度1-2mm的设备面板开孔，安装边的厚度设计为2.5mm，既可以保证压装时的结构强度，不会因为锁紧螺丝导致法兰变形，也不会过多占用设备内部的轴向空间。

　　从功能特性上看，该单元采用单纸盆全频设计，不需要额外搭配分频电路就能覆盖200Hz到19kHz的平直频响区间，在小空间声学场景中，这种设计能规避分频点带来的相位失真问题，尤其是在车载驾驶位这类近场听音位置，全频单元的点声源发声特性能让声像定位更准确，不会出现多单元分频带来的声像偏移问题。参数层面，4Ohm的额定阻抗能适配绝大多数车载主机、桌面小型功放的输出阻抗匹配要求，1W输入下86.4dB的灵敏度，不需要大功率功放驱动就能获得足够的声压级，在200Hz到20kHz的工作区间内，失真度控制在极低水平，平均失真值维持在-45dB，即便是100Hz的低频下潜边缘，三次谐波失真也仅上升到-30dB，对于小口径全频单元来说，这个失真表现已经能满足日常语音播报、背景音乐播放的需求，甚至在小型桌面HiFi场景中也能有不错的听感表现。

　　设计思路上，这款单元的磁路采用了内置式对称磁钢结构，磁隙的宽度控制在均匀公差范围内，能保证音圈在磁隙中做轴向运动时不会出现擦圈问题，弹波的顺性设计经过匹配，既保证了低频段的振动行程，又能限制音圈的最大偏移量，避免大信号输入时音圈打底损坏。折环采用了符合耐候性要求的橡胶材质，在-20℃到60℃的工作温度区间内不会出现硬化、开裂问题，能适配车载场景下的宽温工作环境，纸盆的阻尼涂层经过调配，既可以抑制纸盆自身的分割振动，减少中频段的峰谷失真，又不会额外增加振动系统的重量，影响高频段的延伸表现。方形的安装法兰相比同尺寸圆形法兰，在面板固定时的抗扭转能力更强，设备运输过程中的振动不会导致单元出现转动移位，接线端子采用了焊片式设计，既可以直接焊接导线，也能适配快插端子，方便不同生产场景的装配需求。

　　从安装边界来看，单元的整体轴向深度控制在合理范围内，安装时后方只需要预留10mm左右的散热空间就能满足长时间工作的散热需求，磁钢部分的直径小于法兰安装孔的内接圆直径，面板开孔时只需要按照磁钢直径预留52mm的中心开孔，就能顺利将单元从面板正面装入，不需要从设备内部进行安装操作，能大幅降低整机组装的工序复杂度。单元的整体重量控制在150g左右，对于轻薄型设备的面板负载非常友好，不会因为单元重量过大导致面板长期使用出现变形下沉。在实际结构建模过程中，这款单元的所有配合尺寸都做了公差适配，磁路部分的过盈配合量、纸盆与折环的粘接宽度、音圈与纸盆的粘接深度都按照实际量产工艺要求做了还原，导入装配环境时可以直接做干涉检查，不需要额外调整安装位的尺寸参数，对于做小型音响设备结构设计的工程师来说，直接调用该模型就能完成面板开孔、内部空间避让的设计工作，能大幅缩短前期选型建模的周期。

　　在声学结构匹配上，这款单元的等效容积参数适配0.3-0.8L的密闭式腔体，不需要设计复杂的倒相结构就能获得不错的低频表现，对于内部空间紧张的便携设备、车载嵌入式位来说，小容积适配的特性能极大降低腔体设计的难度，不需要为了迁就单元参数特意挤占设备内部的其他元器件空间。振膜的防尘帽采用了一体化成型设计，和纸盆的粘接缝做了平滑过渡，能减少高速气流通过时的湍流噪声，大动态信号输入时不会出现异常的气流摩擦声。盆架采用了高强度工程塑料材质，相比金属盆架有更好的阻尼特性，能减少盆架自身的谐振传递到面板上，避免出现结构共振导致的音染，同时塑料盆架的绝缘特性也能避免安装时出现电路短路的风险，对于车载这类供电环境复杂的场景来说，绝缘设计能提升整机的电气安全性。
