代顿6英寸低音扬声器截断结构展示

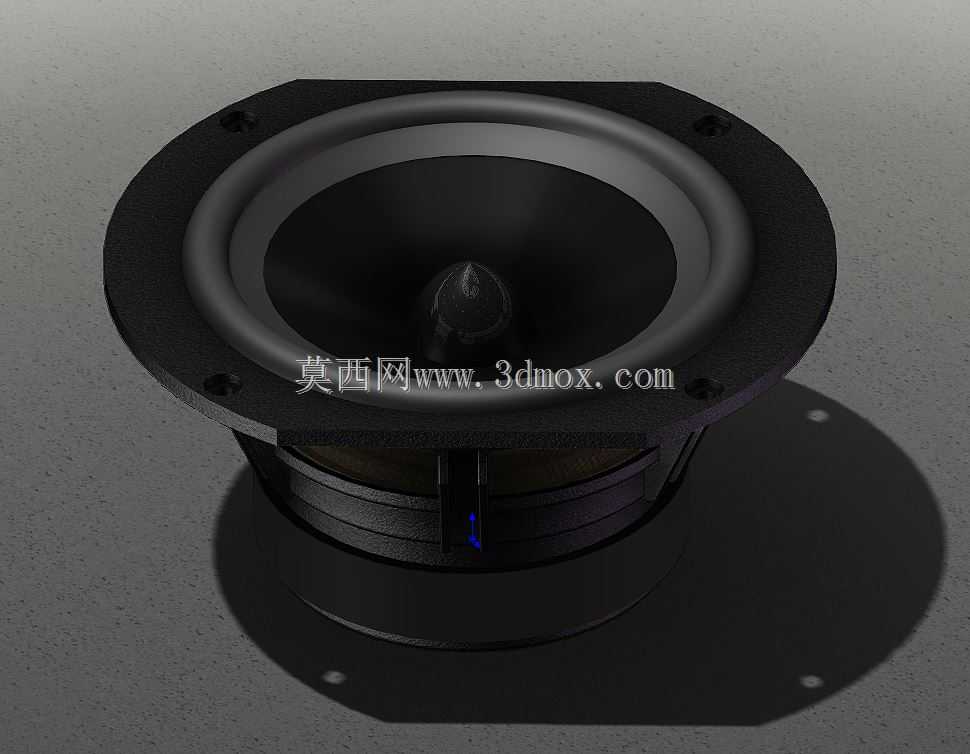

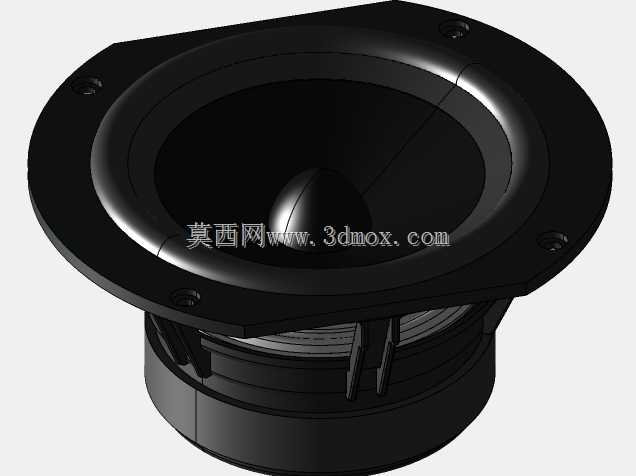

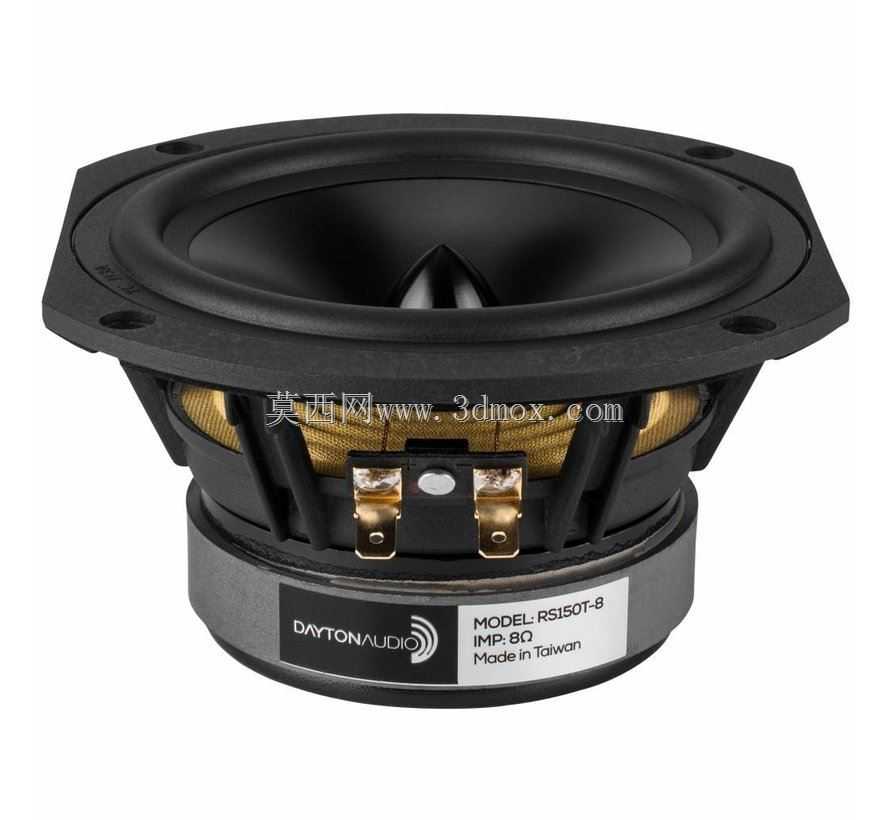

在民用音响、专业扩声、车载音频系统的开发环节，低音扬声器作为负责低频段声波重放的核心部件，其内部结构的合理性直接决定了整套系统的低频下潜深度、瞬态响应表现与失真控制水平。这款截断展示的6英寸低音单元，采用了常见的圆形安装法兰设计，法兰边缘预留了均匀分布的沉头安装孔，适配标准的嵌入式箱体安装需求，安装时可通过螺丝将单元紧密固定在箱体面板上，沉孔结构可保证螺丝头部不突出法兰平面，避免安装后出现凸起干涉，同时保证单元与箱体面板的贴合密封性，减少箱体漏声对低频表现的负面影响。从截断的剖面可以清晰看到单元的内部组成结构，包括锥形振膜、折环、定心支片、磁路系统与盆架支撑结构，振膜采用刚性与阻尼特性平衡的材质设计，折环为半圆弧状的弹性结构，既可以为振膜提供轴向运动的复位弹力，也能约束振膜的横向摆动，避免大振幅运动下出现擦圈问题。磁路部分采用了外置的环形磁钢结构，配合中心的导磁柱形成均匀的磁隙，音圈置于磁隙当中，当音频电流通过音圈时，产生的交变磁场与磁路的恒定磁场相互作用，带动振膜做轴向往复运动，从而推动空气辐射声波。截断的设计方式没有保留完整的单元后部结构，主要用于展示振膜与磁路的配合关系、各部件的装配层级，对于电声结构设计人员来说，这类剖面模型可以直观呈现常规低音单元的内部布局，在进行同类产品开发、箱体结构适配、安装空间校核时，能够快速确认各部件的相对位置，避免设计过程中出现结构干涉。在实际选型应用中，这类6英寸低音单元常被用于书架式音箱、桌面音响系统、小型家庭影院环绕声道或者车载车门音响改装场景，其安装深度与法兰尺寸适配多数常规小型音箱的箱体容积要求，不需要为单元预留过大的安装空间，同时6英寸的振膜尺寸可以兼顾低频量感与中低频的衔接表现，不需要搭配额外的超低音单元就能满足多数日常听音的低频需求。设计这类单元时，需要重点平衡振膜的刚性、重量与阻尼特性，刚性不足容易在大振幅下出现分割振动，带来额外的失真，重量过大则会降低单元的灵敏度，需要更大的驱动功率，而折环与定心支片的顺性设计则直接决定了单元的谐振频率，这一参数是箱体容积设计的核心参考依据，直接影响最终系统的低频下潜表现。盆架作为承载所有部件的支撑结构，采用了高强度的注塑或者金属材质，保证磁路与振膜系统的同轴度，避免长期使用后出现结构变形导致的单元故障。
