费斯托型数显压力检测传感装置

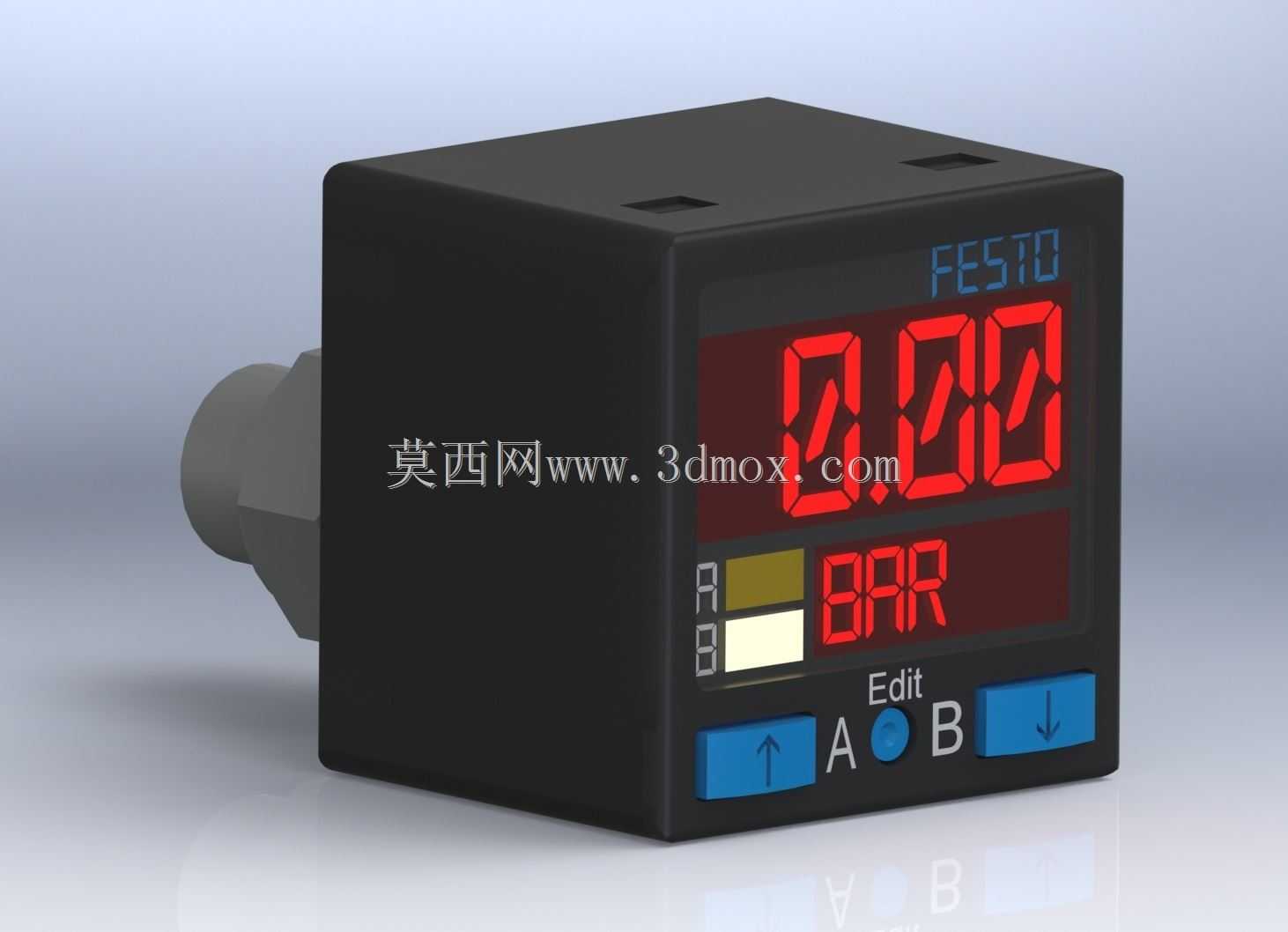

这款数显压力检测装置，是气动回路、流体控制系统里常用的压力反馈元件，日常在自动化生产线的气源处理单元、工装夹具夹紧回路、真空吸附系统里都能见到它的身影，主要作用是实时采集管路内的气压数值，通过醒目的数码管直接显示当前压力值，同时可通过面板按键设置压力阈值，输出开关量信号给上位控制系统，完成压力超限报警、压力到位判定、系统保压监测这类核心功能。从结构设计来看，整体采用方块式紧凑壳体，主体为黑色工程塑料材质，正面集成大尺寸红色数码显示区域，上方标注品牌标识，下方设置单位显示区，可切换BAR、MPa等常用压力单位，面板配置三个操作按键与一个功能编辑旋钮，上下方向键用于参数调整，中间旋钮配合A、B标识位完成输出通道的参数设定，操作逻辑贴合现场调试人员的使用习惯，不需要复杂的说明书就能快速完成参数设置。安装接口设置在壳体侧方，采用通用外螺纹连接形式，可直接对接气动管路的快插接头或内螺纹转接件，安装时不需要额外预留过大的操作空间，壳体背部预留面板安装卡扣，既可以直接串接在管路中，也可以嵌入设备面板做集成式安装，整体外形尺寸控制在极小的范围内，不会占用气动柜内过多的安装空间，适合在排布紧凑的阀岛周边、小型自动化设备的控制腔体内布置。设计过程中充分考虑了工业现场的使用环境，显示区域做了倾斜视角优化，操作人员站在设备前方1.5米范围内就能清晰读取压力数值，按键采用凸起式硬质塑料材质，戴劳保手套也能准确按压操作，壳体接缝处做了密封处理，可适应车间内多粉尘、少量切削液飞溅的工况，不会因为日常生产环境的杂物侵入影响内部电路的正常工作。在实际选型搭配时，这类压力传感器通常和气源处理三联件、电磁阀、气缸配套使用，当系统压力低于设定下限值时，可直接输出信号触发气源增压泵启动，或者触发设备停机报警，避免因为气压不足导致夹具夹紧力不够、真空吸附失效引发的工件掉落、加工报废问题，两个独立的输出通道可分别设置高压报警和低压报警阈值，不需要额外加装压力继电器就能完成双点位的压力监控，大幅简化气动回路的元件配置，减少管路接头数量，降低系统泄漏点的数量。建模过程中还原了产品的所有外观细节，包括显示区域的分块、按键的标识、接口的螺纹特征、壳体的分型线，可直接用于设备三维布局的干涉检查、操作面板的开孔设计、气动系统的元件排布演示，帮助设计人员在方案阶段就确认安装空间是否充足，操作位置是否符合人机工程要求，避免后期装配时出现元件干涉、操作不便的问题。
