基于TTP223芯片的12V电容式触摸感应开关模块

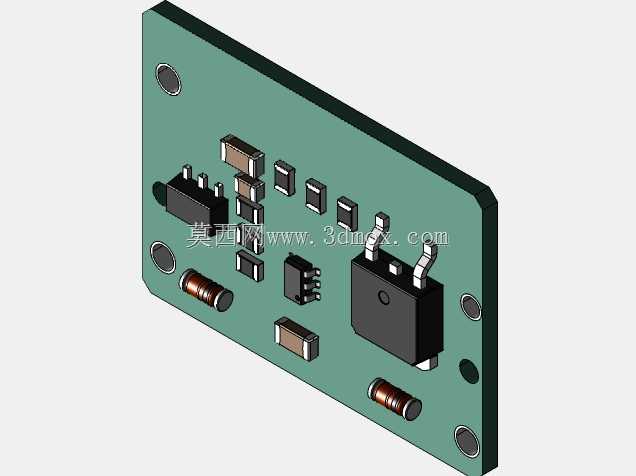

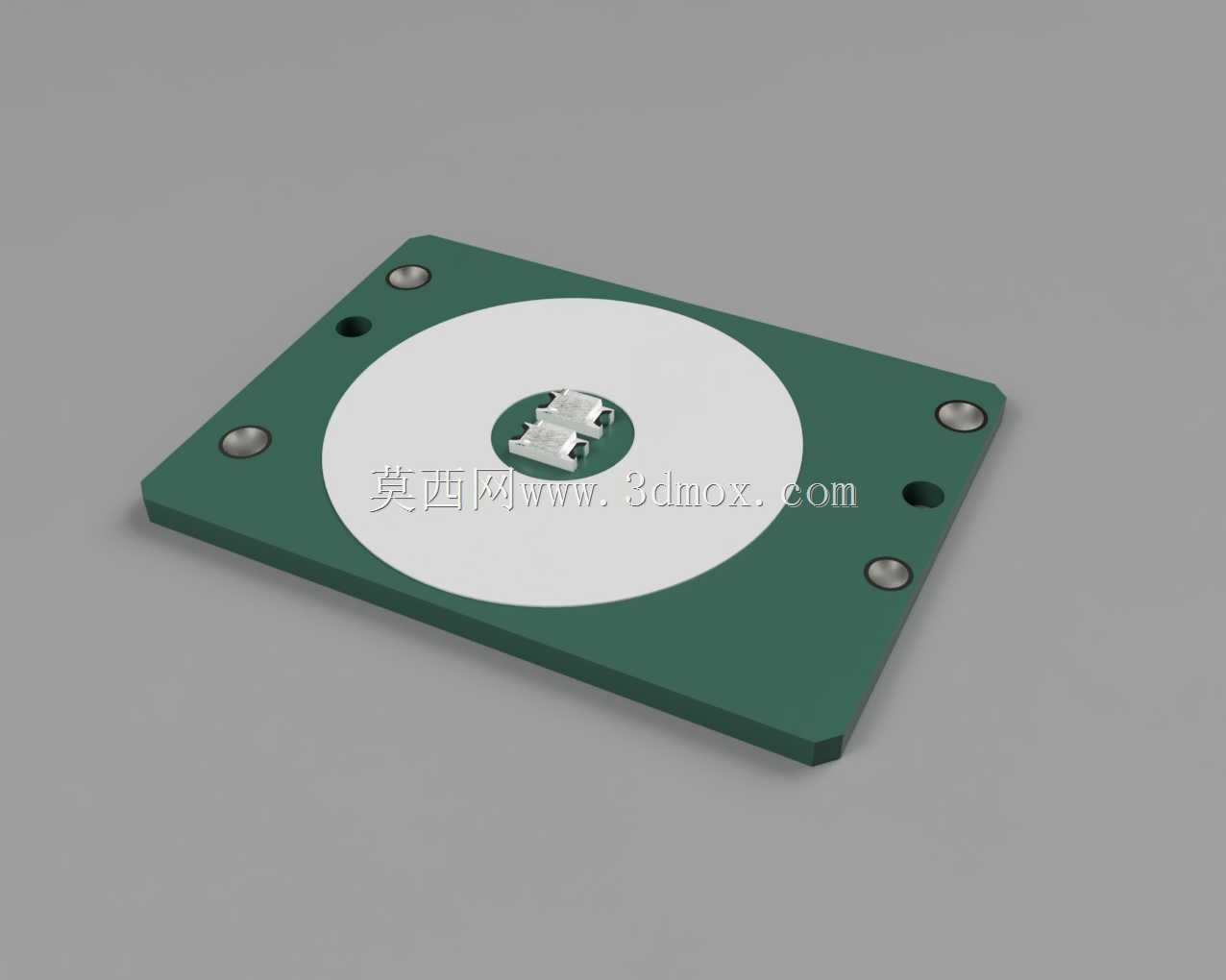

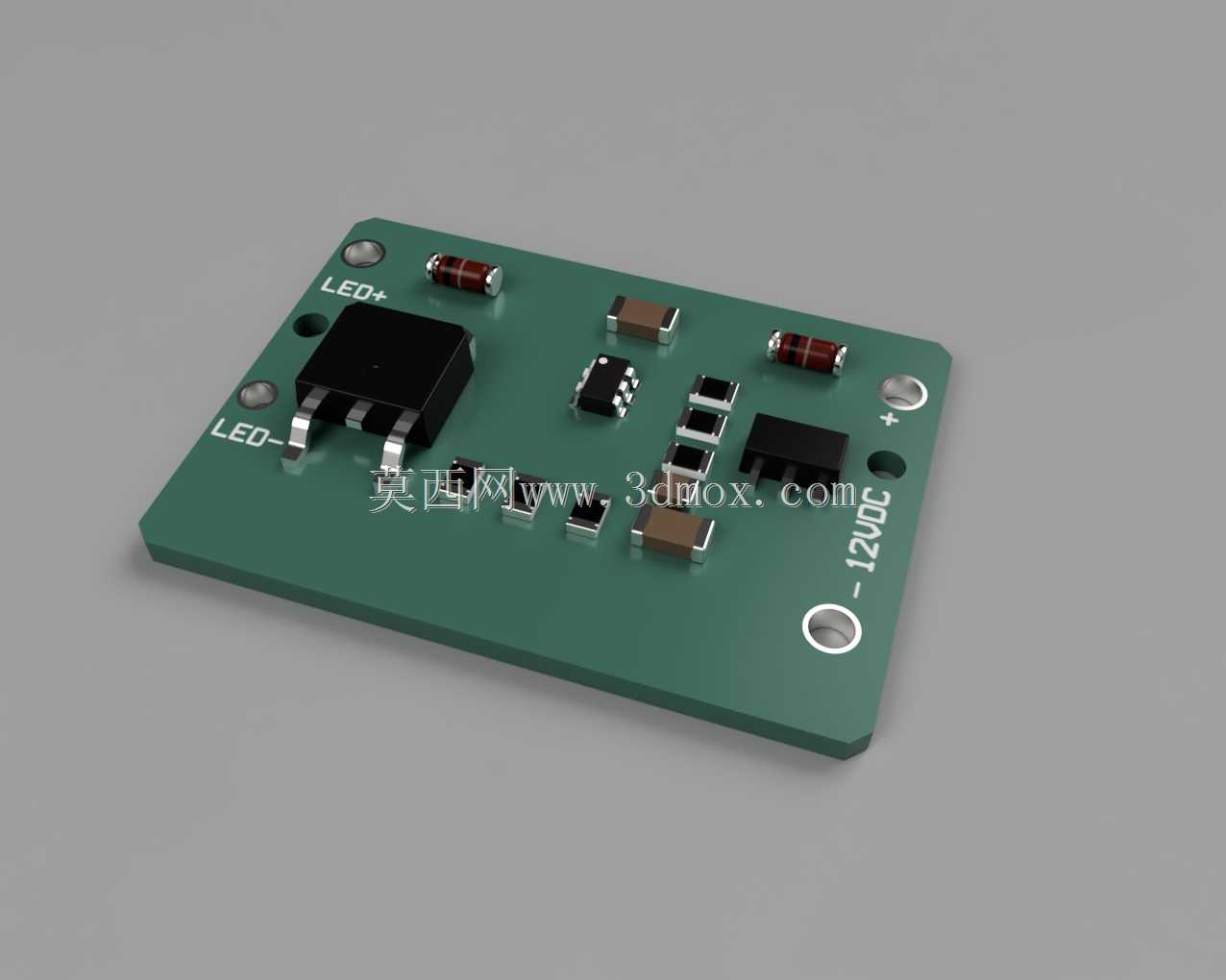

在日常做小型电控装置的结构适配时，这类电容触摸开关模块的安装边界往往是最容易被忽略的细节，很多新手建模时只画了PCB的轮廓，没考虑到触摸感应面的触发范围、安装卡销的对位公差，最后打样出来要么触摸灵敏度飘，要么装到面板上卡不住。这个模块的核心是围绕单键触摸检测IC做的硬件布局，感应盘做了整面的圆形铺铜，中心预留了SMD元件的焊接位，铺铜边缘到PCB板边的距离留足了绝缘间隙，避免板边固定金属件对触摸电容值产生干扰。从实际应用场景来看，这类12V供电的触摸模块大多用在小型家电的面板控制、工控设备的外置操作按键、装饰灯具的触控开关场景，相比传统的机械轻触开关，没有物理按压行程，不会因为机械触点氧化出现接触不良，面板可以做全封闭的平整设计，防水防尘的适配难度低很多。设计的时候首先要明确安装边界，PCB四个角预留的固定孔是给M2规格的螺丝用的，板边的卡销是对应面板卡扣安装的结构，建模的时候卡销的拔模斜度要做对，不然装配的时候容易出现卡滞或者松脱的问题。触摸感应面的上方不能有金属覆盖层，一般是搭配亚克力、玻璃这类绝缘面板使用，面板厚度建议控制在3mm以内，不然会大幅降低触摸灵敏度，建模的时候要把面板的避让空间预留出来，不要让结构件压到感应盘的铺铜区域。电路布局上，感应IC放在圆形铺铜的中心位置，走线尽可能短，减少周边电磁干扰对触摸检测的影响，电源引脚的滤波电容位置靠近IC摆放，降低电源纹波带来的灵敏度波动。实际做结构适配的时候还要注意，模块的焊接面要和周边的金属结构件保持至少2mm的间距，避免分布电容改变触摸检测的基准值，导致出现误触发或者无响应的情况。很多人做这类模块的三维建模时，容易把SMD元件的高度算错，导致装配时元件顶到面板，这个模块的最高元件就是中心位置的触摸IC，高度不到1.5mm，只要面板和PCB之间的间隙留够2mm就不会出现干涉。另外板上预留的两个定位孔除了螺丝固定，也可以用来做定位柱的对位，在做面板注塑的时候直接在对应位置做定位柱，装配的时候直接把PCB卡进去，省去打螺丝的工序，适合小批量的消费类产品装配。从功能特性来说，这个模块支持12V直接供电，不需要额外做电平转换，可以直接对接常见的工控板、小型继电器模块，输出的开关信号可以直接驱动小功率负载，也可以给主控IO口做信号输入。建模的时候还原了PCB的阻焊层颜色、焊盘位置、卡销的细节，安装孔的位置公差控制在0.1mm以内，导入装配体的时候可以直接和面板结构做配合检查，不用反复调整孔位。
