带散热通风结构的钣金设备安装支架

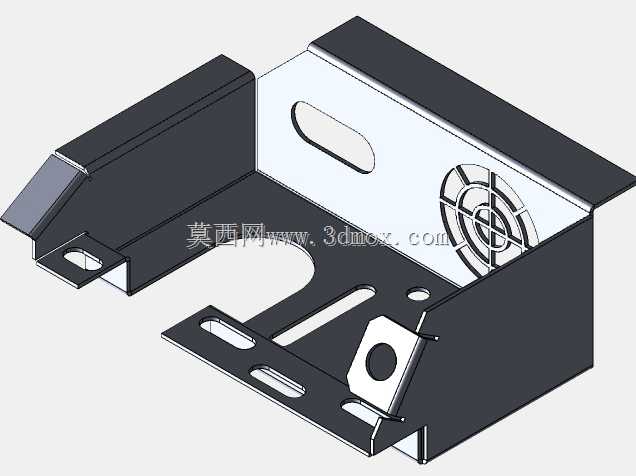

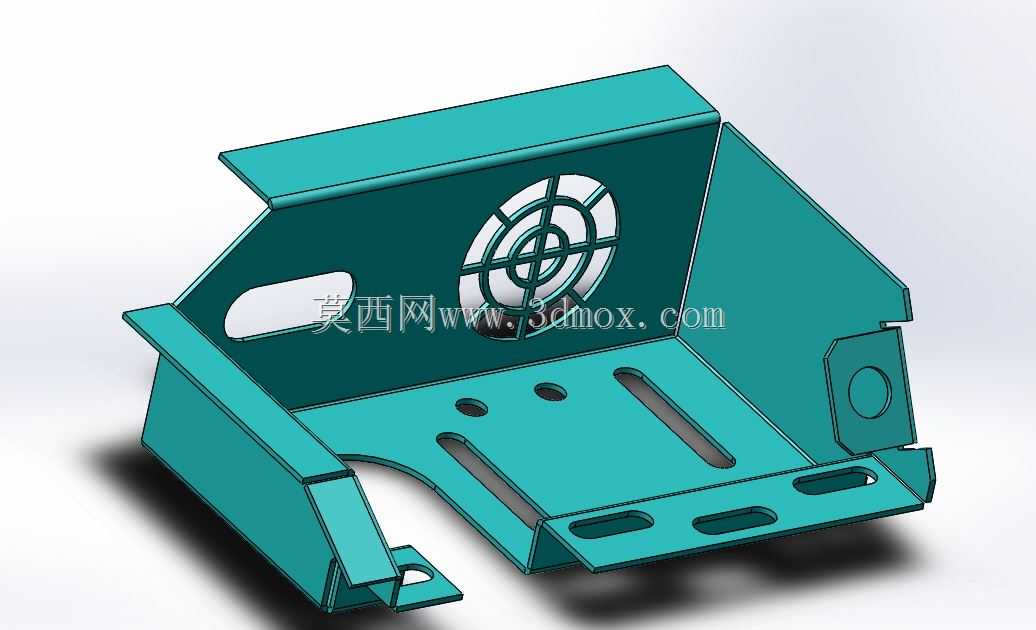

这款钣金构件多用于小型工业电控模块、嵌入式驱动单元的承载安装场景，在小型自动化设备控制柜内、桌面式工业终端内部都能见到同类结构的应用，核心作用是为内置的发热电气元件提供稳定安装基准，同时兼顾通风散热与外围走线避让需求。从结构设计来看，整体采用一体化折弯成型工艺，减少拼接焊缝带来的精度误差与结构强度短板，基材选用常规冷轧钢板即可满足多数场景的刚性需求，表面做喷塑处理提升耐锈蚀与绝缘性能。立板区域预留的靶心式格栅通风孔，正对内置轴流风扇的出风路径，能在不降低立面结构强度的前提下最大化通风面积，避免密闭空间内热量积聚导致电气元件性能衰减；侧面的长圆形腰孔用于走线与线束固定，可适配不同直径的穿线护套，也能抵消部分装配公差带来的对位偏差。底板区域分布的多组安装孔位做了差异化设计，圆形通孔用于核心元件的精准定位，长条形腰孔则用于适配不同尺寸规格的元件安装，允许安装过程中根据元件实际尺寸做小范围位置调整，降低对上游元件来料尺寸公差的适配要求。侧边延伸的折弯翻边一方面提升整体构件的抗扭刚性，避免长期受载后出现形变，另一方面翻边上预留的固定孔可将整个支架快速锁附在设备柜体的安装梁上，安装边界可适配常规3U-6U规格的电控柜内安装空间，整体外形紧凑，不会过多占用柜内有限的布线空间。设计过程中需要重点把控折弯工序的内R角参数，避免折弯处出现应力集中导致开裂，同时所有外露棱边都做了压毛边处理，防止装配过程中割伤操作人员或破坏线束绝缘层，通风孔的冲压排样也兼顾了板材利用率，减少生产过程中的废料产生。
