穿板式快接接线端子结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:294845
  • 穿板式快接接线端子结构设计
  • 穿板式快接接线端子结构设计

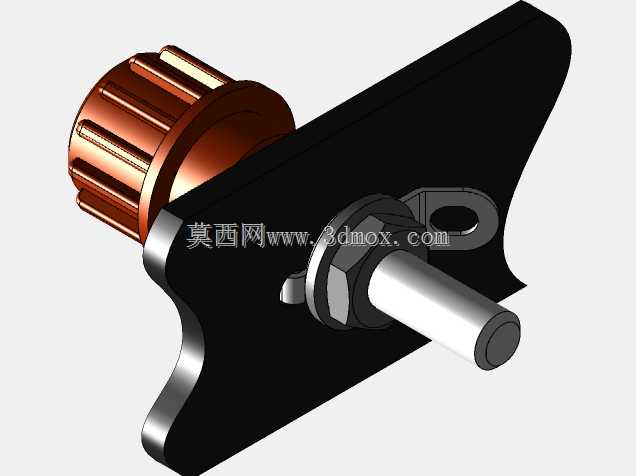

这款穿板式接线端子主要应用在电控柜、工业设备面板、测试治具的面板过线连接场景,用来实现面板内外侧线路的快速导通与固定,替代传统的导线穿孔焊接、螺丝压接的繁琐工序,在需要频繁拆装线路、面板分区布线的设备上尤为适用,比如实验室测试电源、工业控制机箱、大功率配电单元的面板接线位,都能看到这类结构的应用。从结构设计来看,中部的异形安装挡板是核心安装基准,挡板上的两个对称缺口是对应面板安装孔的卡位结构,安装时无需额外螺母固定,将端子从面板外侧推入对应开孔后,挡板贴合面板外壁,配合内侧的卡紧结构就能完成轴向固定,避免端子在插拔接线时出现轴向窜动,安装挡板的厚度根据常规钣金面板的厚度做了适配,能兼容1.5mm到3mm厚度的面板安装,安装开孔的轮廓与挡板外形匹配,装配时不需要额外做定位工装,徒手就能完成预装。前端的金属接杆是导电核心部分,杆身做了滚花防滑处理,外侧配套的快接压片是免螺丝锁线结构,接线时只需要扳起压片将剥好的导线端头插入接杆的接线孔,松开压片就能依靠内部的弹簧张力压紧导线,相比传统螺丝压接,不会出现因为震动导致螺丝松动、接线脱落的问题,接杆的直径根据额定通流能力做了匹配,能满足常规低压电控场景的载流需求,接杆的伸出长度预留了接线操作空间,不会因为面板外侧空间局促导致接线操作困难。后端的绝缘握持部分做了竖向防滑筋设计,在需要拆装端子或者辅助插拔接线时,手部握持不会打滑,绝缘外壳采用台阶式结构,和中部安装挡板之间设置了密封垫圈的安装位,在有防尘防水需求的面板安装场景,可以加装对应规格的密封圈,实现面板安装位的IP65级防护,绝缘外壳的内部做了导电嵌件的定位卡槽,导电部分和外壳之间不会出现相对转动,避免多次接线后内部导电件松动导致接触不良。整个结构的径向尺寸做了紧凑化设计,多端子并排安装时的中心距可以压缩到20mm以内,能在有限的面板空间内布置更多接线点位,接杆与后端导电部分的连接采用铆压工艺,接触电阻远低于螺纹连接结构,长时间大电流通电时的温升更低,不会出现接线位过热烧蚀的问题。
