铣刨机用棒材拉拔式拔杆装置结构

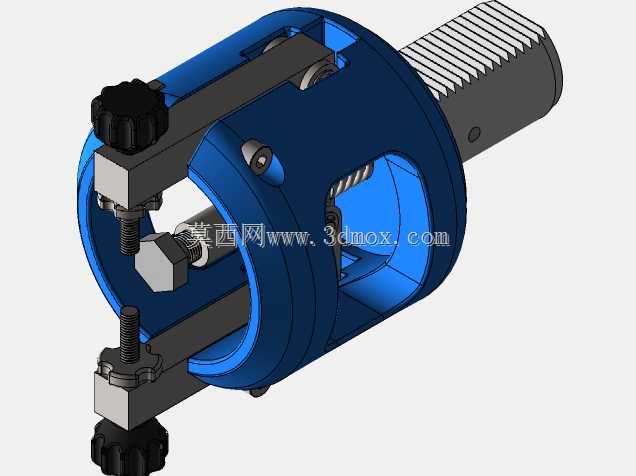

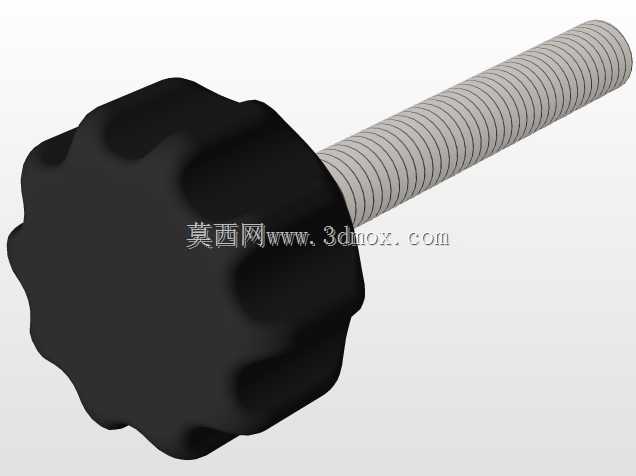

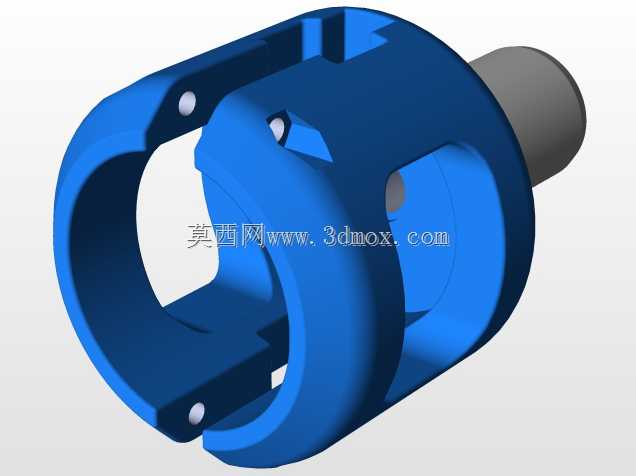

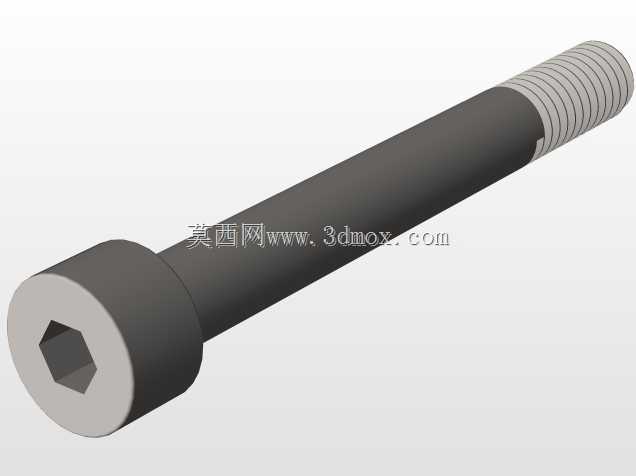

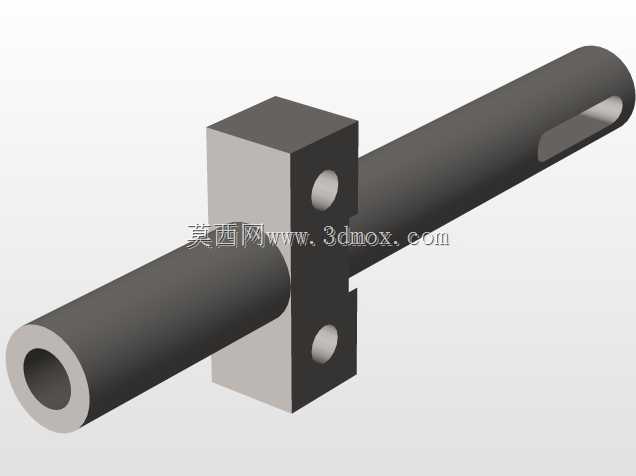

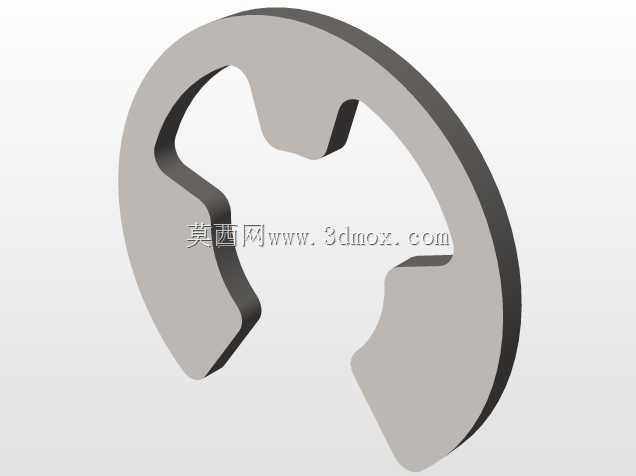

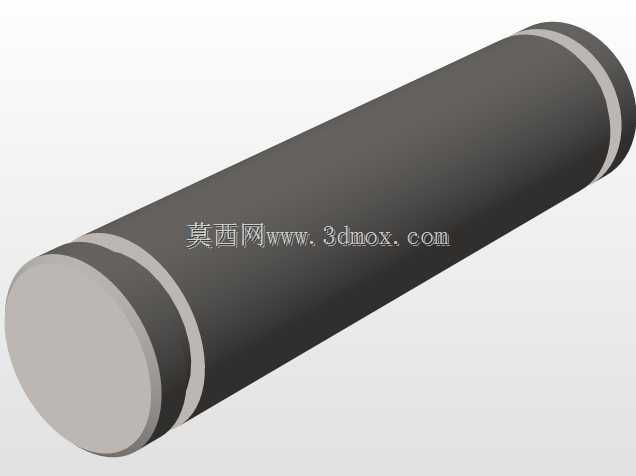

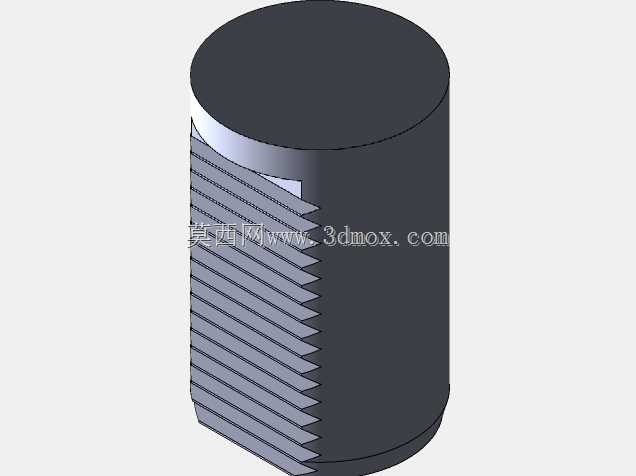

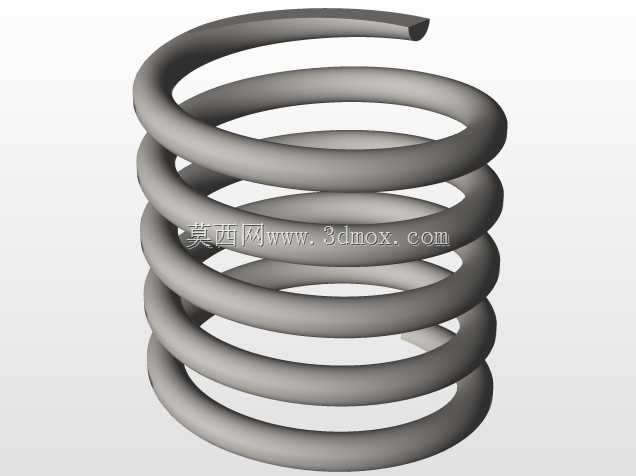

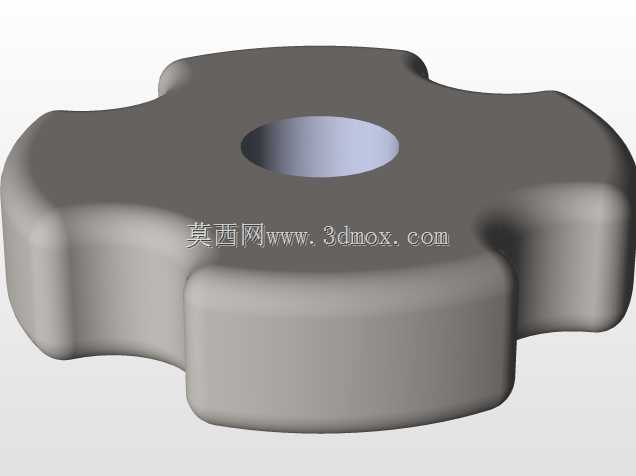

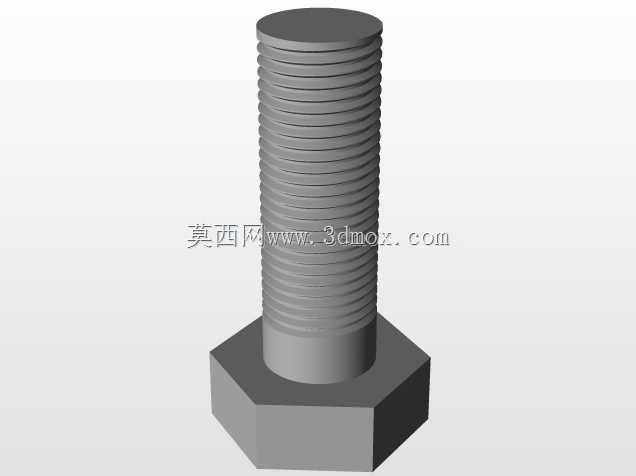

在路面铣刨作业的设备维护与刀具更换场景中，这类拔杆装置是一线运维人员处理刀杆卡滞、拆卸磨损刀座的核心工装，日常作业里铣刨机刀杆长期受冲击载荷、沥青混合料粘结影响，常出现与刀座抱死难以拆卸的情况，传统敲击拆卸极易损伤刀座安装孔，导致后续刀杆装配同轴度偏差，影响铣刨作业的切削平整度，该装置正是针对这一现场痛点设计的专用拆卸工装。从结构设计逻辑来看，装置采用环形抱合主体作为承载基体，蓝色环形架体预留了足够的操作避让空间，两侧对称布置的夹紧螺杆组件可适配不同直径的棒状刀杆，端部的黑色滚花旋钮无需额外工具即可手动预紧，配合带齿纹的拉拔杆可与外部拉拔动力或者施力结构配合，将轴向拉力均匀传递到被拆卸杆体上，避免局部应力集中造成杆体断裂或者安装基体变形。设计过程中重点考量了安装边界的适配性，环形主体的内孔直径覆盖了常规铣刨机刀杆的尺寸区间，拉拔杆的齿距经过匹配计算，既保证施力时的啮合强度，又能实现小行程的精准进给，两侧夹紧块的接触面做了防滑纹理处理，夹紧时不会对杆体表面造成夹伤，同时装置整体的径向尺寸控制在可单手操作的范围内，在铣刨机辊轴周边狭窄的操作空间里也能顺利就位，不需要大范围拆解周边防护结构就能完成拔杆作业。实际使用时，先将环形主体套入待拆卸杆体的根部，调整两侧夹紧螺杆的位置，让夹紧块贴合杆体外圆后拧紧旋钮完成锁止，再通过带齿拉拔杆施加轴向拉力，就能平稳将卡滞的杆体从安装孔中拔出，整个施力过程沿杆体轴向进行，不会对周边的刀座焊接结构造成侧向力损伤，相比传统撬棍、锤击的拆卸方式，能大幅降低刀座的报废率，也能减少运维人员的作业强度。结构上的对称布局设计，让装置在承受大拉力时受力均匀，不会出现偏载卡滞的情况，架体上预留的观察缺口可以实时查看夹紧块与杆体的贴合状态，避免夹紧不到位出现滑脱风险，各活动部件的配合间隙经过合理设定，在施工现场多粉尘的工况下也不会出现卡涩，日常维护仅需定期清理螺杆上的粘结杂物即可保持作业顺畅，这类工装的结构设计思路同样可以迁移到其他轴类、棒类零件的拆卸场景中，针对不同的杆径调整夹紧块规格就能拓展适用范围。
