带按压开关双轴旋转编码器结构设计

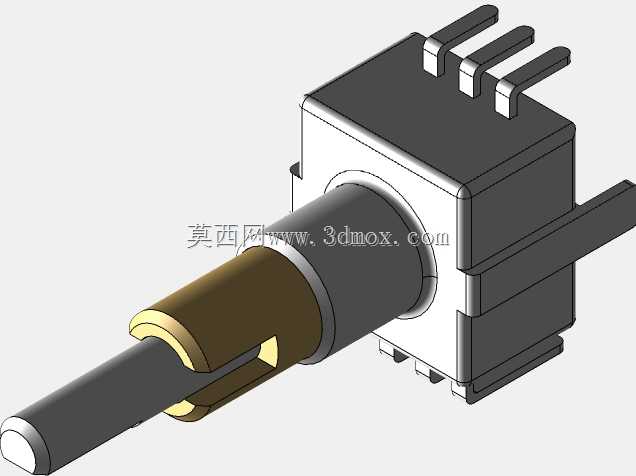

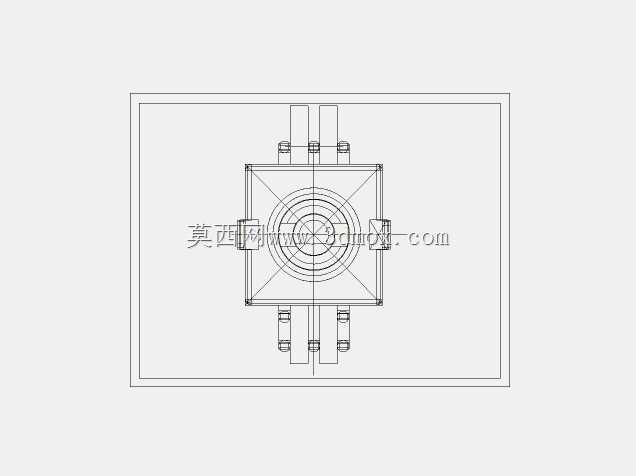

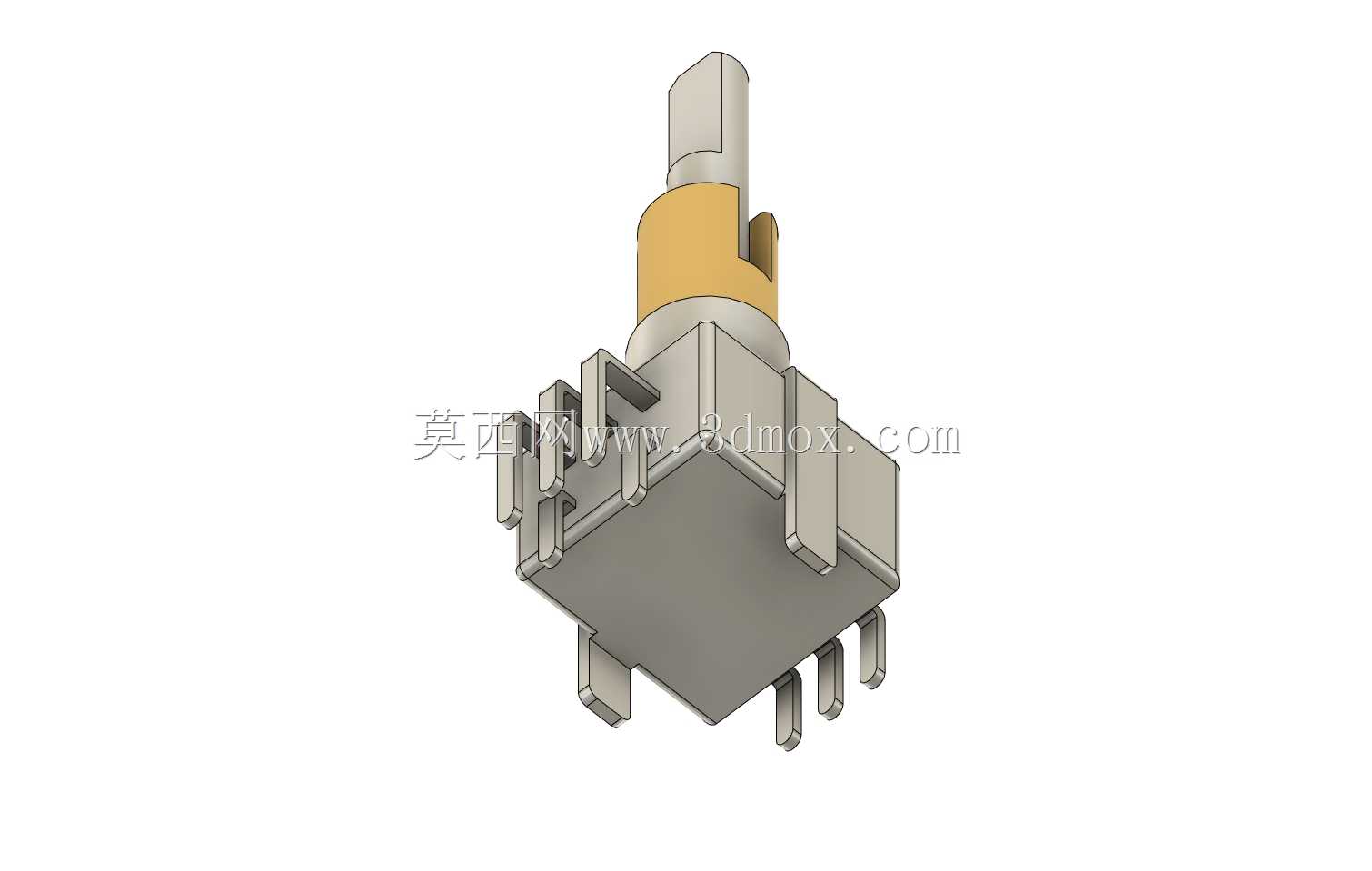

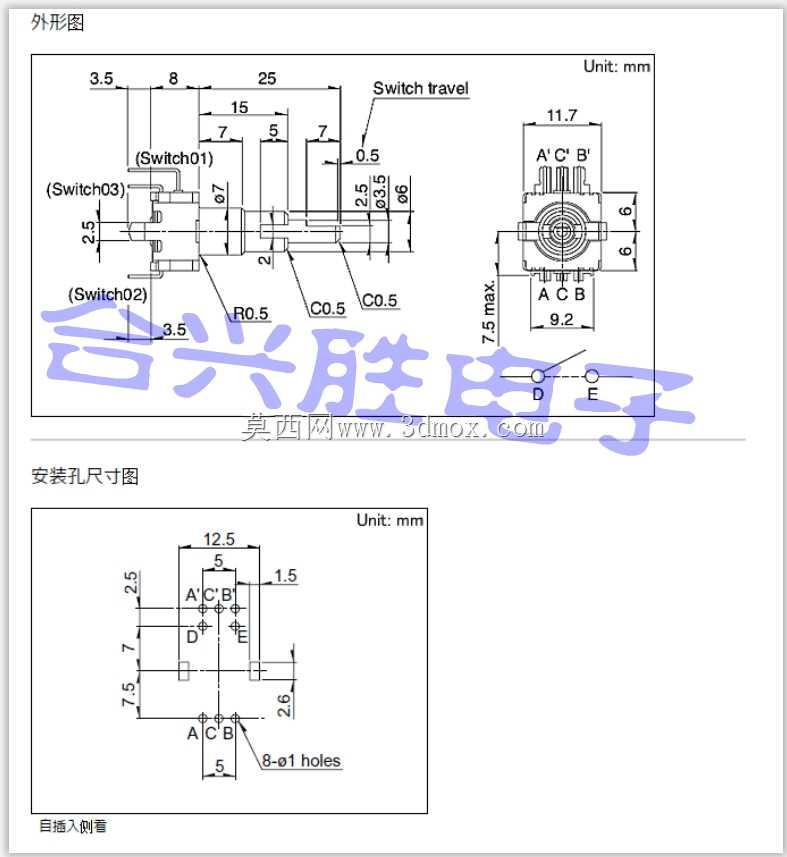

在消费电子、工业控制的人机交互面板设计中，这类带开关的双轴编码器是很常见的输入部件，很多车载多媒体旋钮、工控设备参数调节旋钮、专业音频设备的调节控件都会用到这类元件，它可以同时实现两路独立的旋转脉冲输出，搭配轴端的按压开关功能，单一部件就能完成多维度的参数调节与功能确认，能大幅缩减操作面板的控件占用空间，简化面板布局的布线难度。从结构设计来看，这款编码器采用插板式安装结构，底部的直插引脚对应标准PCB焊盘间距，主体外壳采用卡扣式拼接结构，不需要额外的紧固件就能完成内部码盘、弹片触点、转轴结构的固定，装配工序简单，适合大批量SMT或者波峰焊生产场景。转轴部分做了双段同轴设计，内外轴可以独立旋转输出不同的脉冲信号，轴套部分做了定位扁位，安装时可以卡在面板的定位槽内，避免旋钮旋转时编码器本体跟转，轴身的金属衬套可以提升转轴的耐磨性能，延长旋转操作的使用寿命，按压行程控制在合理区间，按压触发的反馈力度适中，不会出现误触或者按压卡顿的问题。做整机结构设计选型时，需要注意这类编码器的安装边界，主体的方形基座要预留足够的PCB安装空间，轴伸出面板的长度要匹配旋钮的安装深度，引脚伸出长度要匹配PCB的板厚与焊接工艺要求，旋转定位的档位手感是由内部弹片与定位齿的配合决定的，这款编码器的定位阻尼均匀，每一个脉冲档位的旋转反馈清晰，不会出现档位模糊或者跳脉冲的问题。建模过程中需要重点还原转轴的同轴度公差、引脚的位置度、安装卡扣的配合间隙，这些细节直接影响后续结构干涉检查的准确性，也能为PCB封装设计、面板开孔设计提供准确的尺寸参考，避免实际生产时出现安装错位、旋钮卡滞、焊接虚焊等问题。这类双轴编码器相比传统的单轴编码器加独立按键的组合，集成度更高，整体的结构可靠性更好，在紧凑空间的操作面板设计中优势非常明显，建模时还原的各个结构细节，都能为后续的整机装配仿真、人机操作手感验证提供可靠的数字模型支撑。
