推拉式电位计电子元器件结构设计

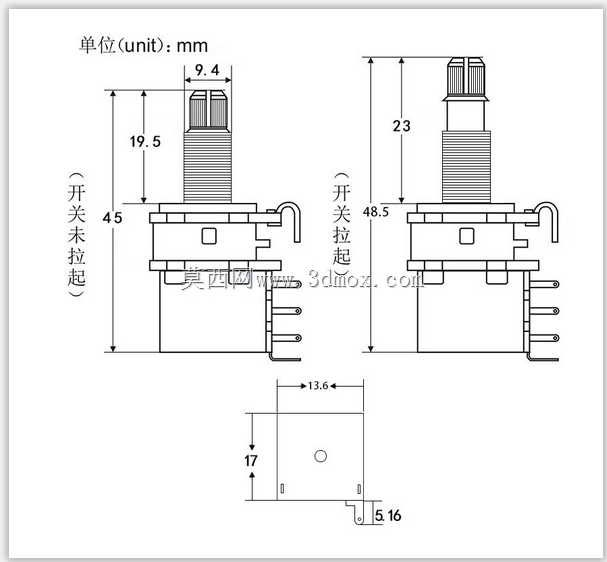

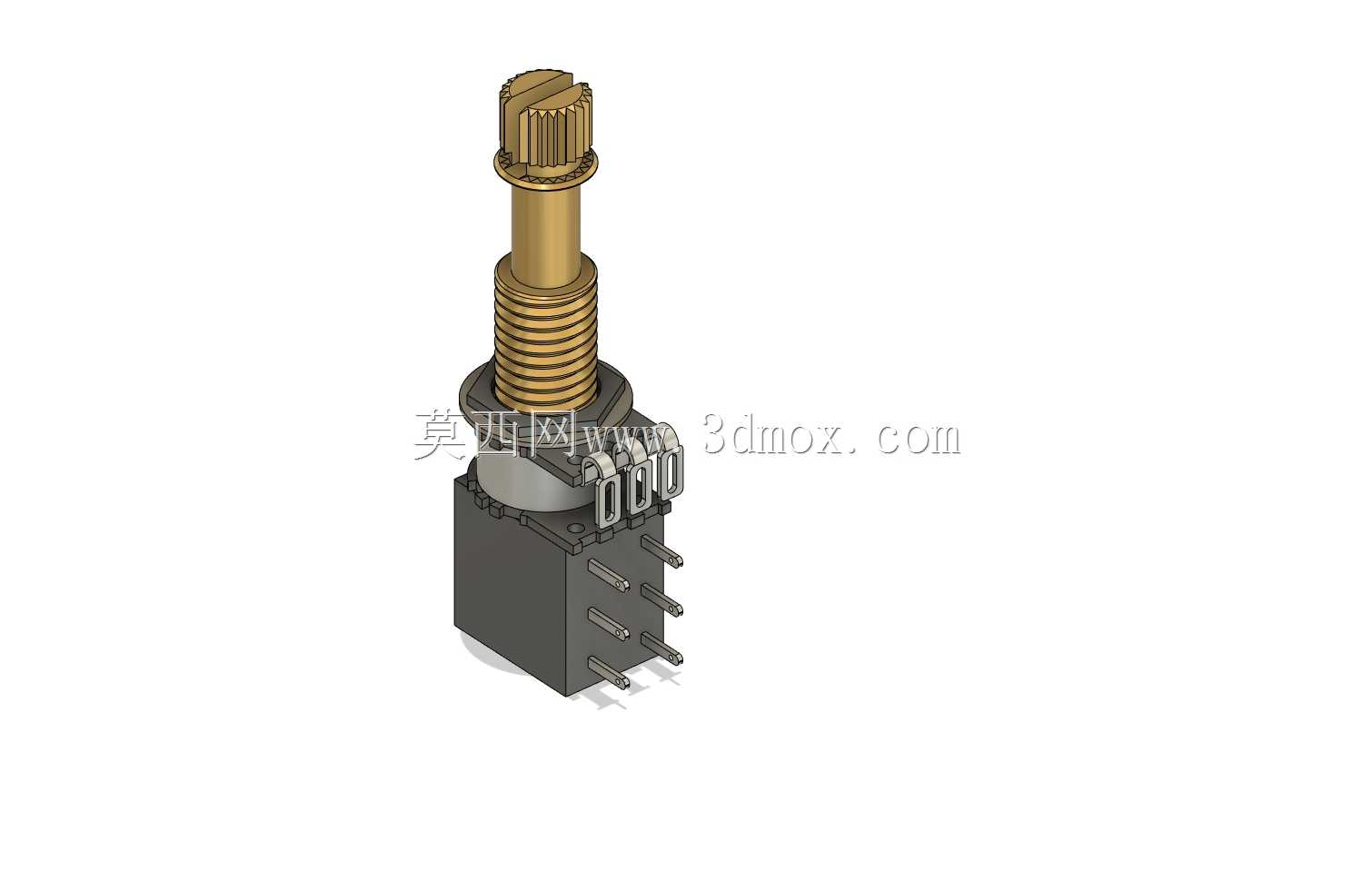

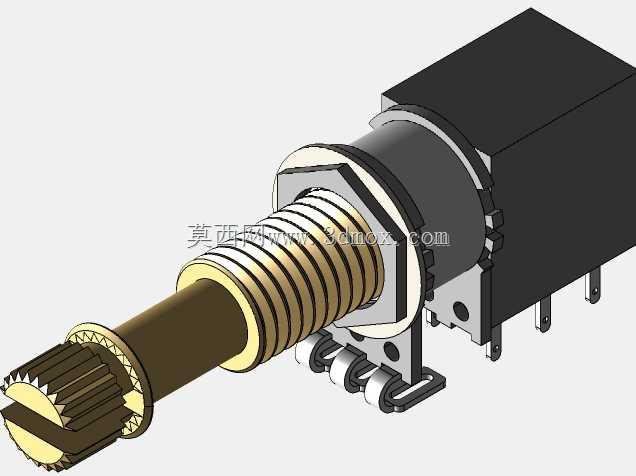

这款推拉式电位计常应用在音频设备调节、工控信号校准、小型电子设备参数调整场景中，作为带推拉锁定功能的可调电阻元件，它能在旋转调节阻值的同时，通过轴杆的推拉动作实现额外的开关通断或者档位切换功能，相比普通旋转电位器，集成了推拉操作的结构可以减少设备面板上的按键布置空间，让操控逻辑更集中。从结构设计来看，上部的滚花纹理操作轴做了分段设计，带螺纹的轴段用于穿过设备面板配合螺母完成轴向固定，滚花段外露供使用者操作，轴杆内部做了推拉行程的限位结构，避免推拉超出行程损坏内部接触弹片。中部的密封段采用阶梯式结构，配合轴上的密封圈可以阻挡日常使用中的灰尘、少量溅液进入电位器内部，延长接触组件的使用寿命，下部的主体基座采用耐高温的工程塑料注塑成型，六只直插式引脚按照标准间距排布，适配常规PCB板的波峰焊工艺，引脚根部做了加宽应力释放结构，避免焊接或者插拔受力时出现引脚断裂的问题。设计过程中需要重点考量操作轴的同轴度，旋转调节时的阻尼手感一致性，推拉动作的触发力度控制在适合单指操作的区间，既不会因为太松出现误触发，也不会因为太紧导致操作费力。安装边界上，轴段的螺纹长度适配常规1-3mm厚度的设备面板，基座部分的外形尺寸预留了周边元件的安全间距，直插引脚的伸出长度满足常规PCB板的焊接要求，不需要额外剪脚即可完成装配。内部的电阻基片采用耐磨碳膜材质，接触弹片采用弹性合金材料，保证多次旋转、推拉操作后接触性能稳定，不会出现阻值跳变、接触不良的问题，这类带推拉功能的电位器在调音台、功放设备、工业控制手持终端、小型测试仪器上都有广泛应用，建模时还原了每一处结构细节，包括轴上的卡簧槽、基座上的定位凸点、引脚的倒角细节，完全匹配实际元件的装配尺寸，可以直接用于设备的结构虚拟装配、干涉检查，也能用于生成工程图纸指导生产加工。
