1mm厚52针0.8mm间距Mini-PCI Express板卡

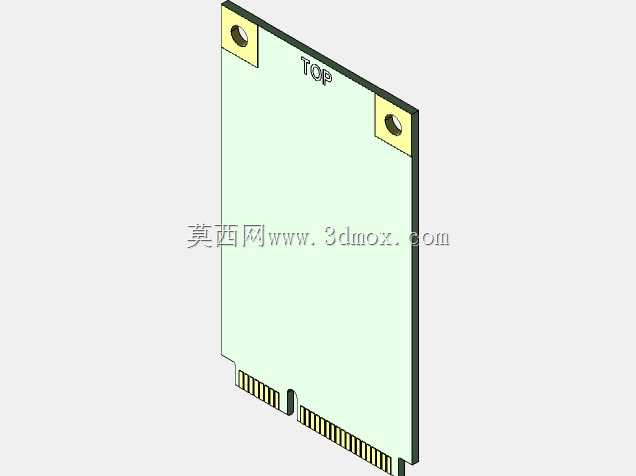

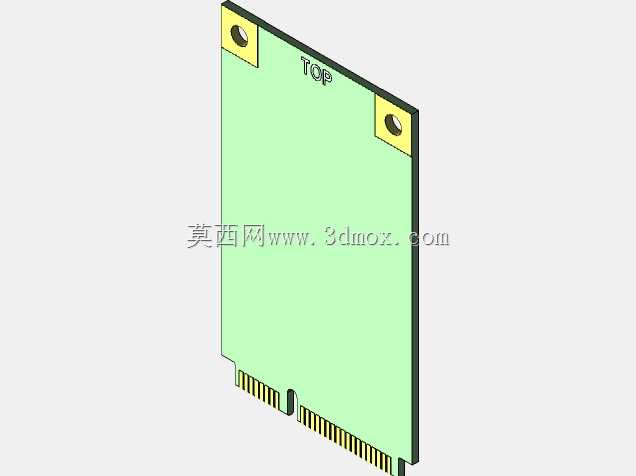

在嵌入式工控设备、工业平板、小型化网络终端的硬件选型环节，板卡类扩展件的尺寸精度直接决定整机内部堆叠的可行性，这类Mini-PCI Express接口板卡是紧凑型设备扩展功能的核心载体。日常做设备结构堆叠时，经常遇到内部空间余量不足的问题，尤其是厚度方向的尺寸控制，1mm的板厚设计刚好适配多数轻薄型工控设备的内部夹层空间，不会因为板件过厚挤占周边散热片、走线槽的预留位置。板卡边缘的两个固定螺孔采用52×8mm的标准偏移距设计，安装时可以直接匹配兼容Molex 67910-1002规格的PCB连接器，不需要额外做安装孔位的二次改模，能大幅缩短结构验证的周期。

从实际使用场景来看，这类板卡多用于扩展无线通讯、工业总线、数据采集类功能，在无风扇工控机、车载智能终端、便携检测设备里应用极广，0.8mm的针脚间距是Mini-PCIe接口的标准规格，能保证信号传输的稳定性，避免针脚间距偏差导致的接触不良、信号串扰问题。设计这类板卡的三维模型时，首先要锁定接口端的金手指位置公差，金手指区域的缺口定位是防呆设计的核心，建模时需要严格对齐连接器的卡扣位置，防止插装时出现反插、错位的问题。板体边缘的固定耳做了圆角过渡处理，安装时不会刮伤周边的线材或者绝缘层，两个固定孔的沉台深度也做了适配，打螺丝固定时不会出现螺丝头凸起顶到上盖的情况。

做结构设计评审时，这类板卡的安装边界需要重点考量，除了板体本身的轮廓尺寸，还要预留出插装后的连接器咬合余量，以及板卡表面贴装元件的高度空间，1mm的板厚本身刚性足够，在常规振动工况下不会出现板体弯折导致的针脚脱焊问题。建模过程中，板体的TOP面标识做了凸起蚀刻效果，生产时可以直接做丝印对位，方便产线工人快速识别安装方向，金手指区域的倒角处理也符合插装导向要求，首次插装时不需要刻意对准就能顺利滑入连接器槽位。对于做整机结构设计的工程师来说，这类标准化接口板卡的精准模型能直接导入装配体，不需要反复测量实物尺寸调整堆叠间隙，能有效避免后期打样出现的装配干涉问题，尤其是在多板卡堆叠的紧凑型设备里，每一个板件的厚度、安装孔位、接口突出量的精准度，都会直接影响整机的结构可靠性。
