TS100便携式焊台配套烙铁头结构设计

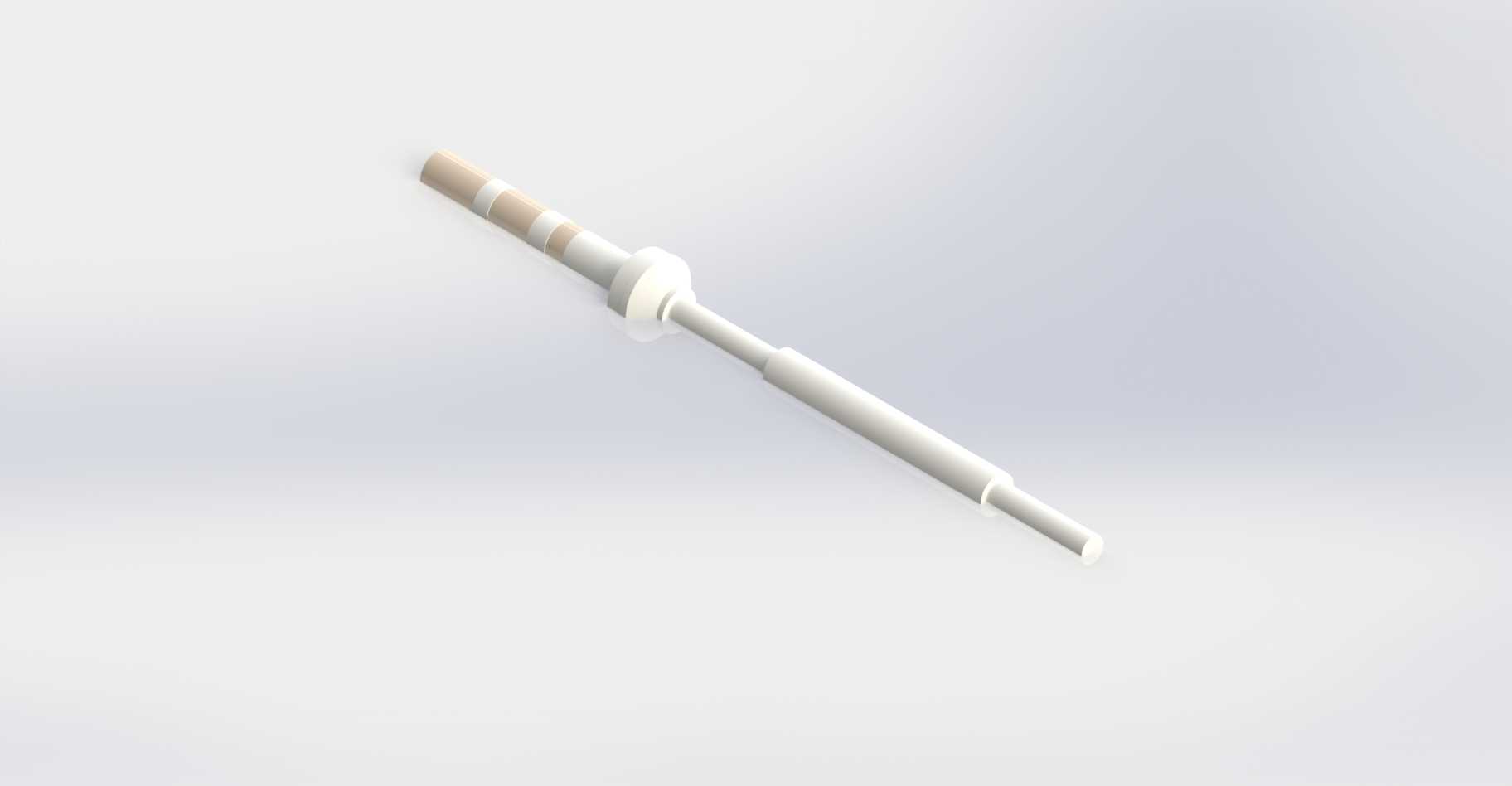

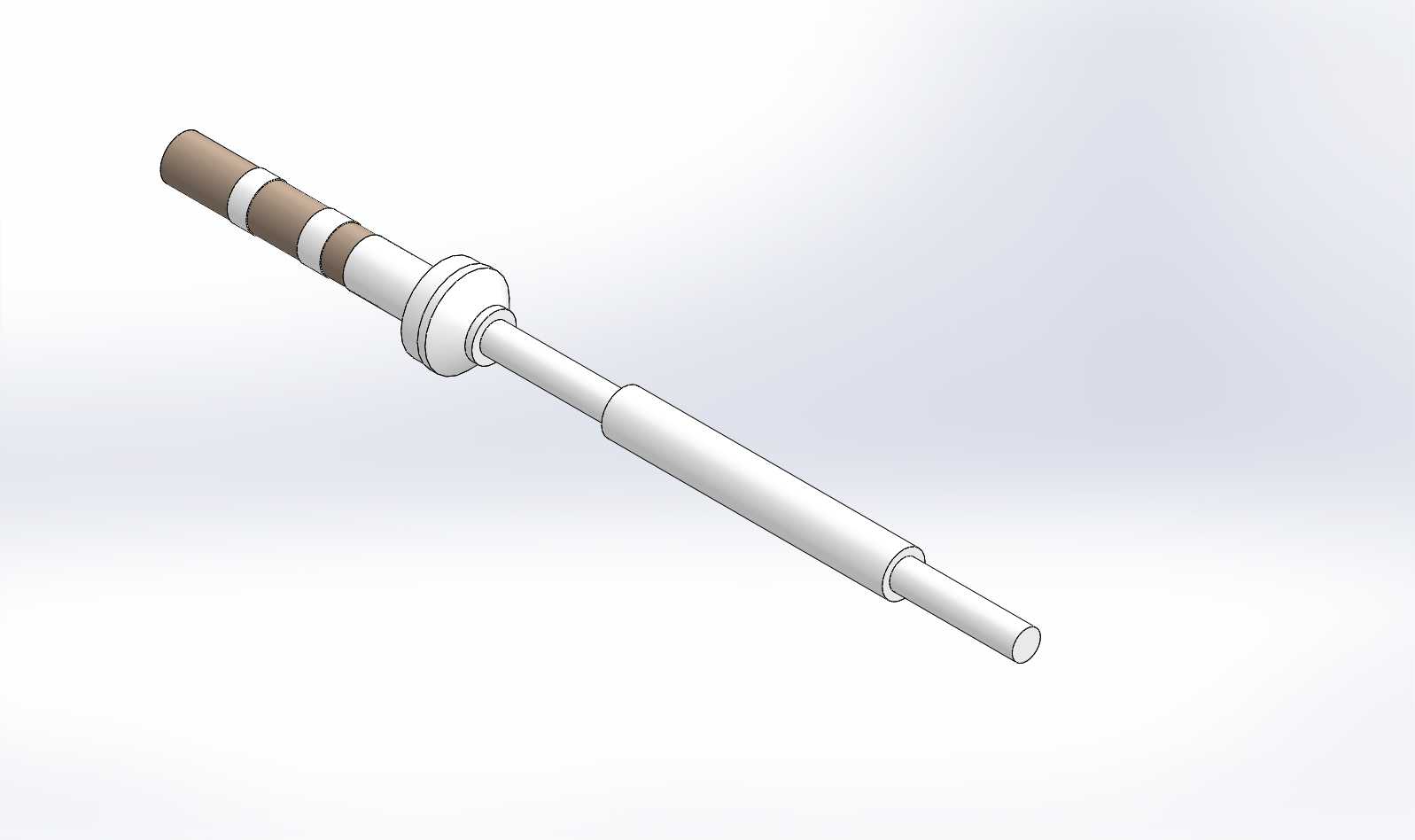

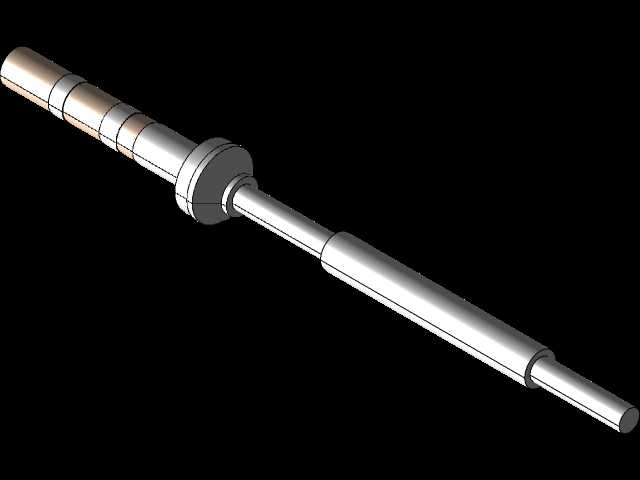

　　设计过程中首先考虑的是安装适配边界，烙铁头尾部采用与TS100焊台发热芯匹配的插接式结构，插接段的外径公差控制在0.02mm以内，保证插入后与发热芯内壁完全贴合，减少热传导间隙带来的温度损耗，插接段的长度严格匹配焊台内部固定卡扣的位置，插入到位后卡扣刚好卡入定位环槽，避免作业过程中烙铁头松动移位。从外形结构来看，烙铁头整体采用细长杆状设计，杆身从尾部插接段到前端工作段做了阶梯式变径处理，靠近尾部的粗段直径与焊台前端出嘴内径匹配，既可以阻挡焊接过程中多余的焊锡顺着杆身流入焊台内部，也能提升杆身整体的结构强度，避免不慎跌落时杆身弯折。在电子装联、小型五金热熔加工、DIY创客设备组装的场景里，烙铁头是直接决定焊接作业精度与效率的核心执行部件，这款适配TS100便携式焊台的烙铁头结构，完全围绕手持便携作业的实际需求展开设计。从实际使用场景来看，这类细径烙铁头主要应对0402、0603封装贴片元件焊接、细导线端子搪锡、小型塑料件热熔压装、螺纹嵌件植入等精细化作业，尤其是在桌面空间有限、需要频繁移动作业位置的外场维修、创客空间组装场景下，烙铁头的热传导效率、安装匹配度、外形尺寸边界直接影响操作手感。

　　中间段做了收腰处理，减少热容量冗余，让发热芯产生的热量可以更快集中到前端工作段，减少升温等待时间，同时收腰结构也能减少杆身向焊台方向的反向热传导，避免焊台外壳温度过高影响手持舒适度。前端工作段采用细锥面设计，尖端直径控制在1mm左右，既可以应对高密度PCB板上引脚间距不足1mm的贴片元件焊接，也能在热熔压装小型螺纹嵌件时，精准对准嵌件中心孔，不会因为头部过粗遮挡操作视线。设计时还特意在杆身中部设置了一个限位凸台，凸台的外径比焊台前端出嘴大0.5mm，一方面可以作为烙铁头插入深度的硬限位，避免插入过深顶坏内部发热芯，另一方面也可以作为更换烙铁头时的受力点，用扳手夹住凸台就能轻松拧下高温状态的烙铁头，不需要等待完全冷却。

　　从热传导性能的设计逻辑来看，整个烙铁头的基体采用高导热铜材加工，表面做了镀铁合金处理，既保证铜基体的快速导热能力，又能提升表面的抗焊锡腐蚀能力，延长烙铁头的使用寿命，工作段的尖端做了特殊的斜面处理，上锡面积控制在3mm长度范围内，焊接时可以精准控制焊锡的流动范围，避免多余焊锡流到相邻引脚造成短路。在安装尺寸边界上，整个烙铁头的总长度控制在100mm以内，安装到焊台后，前端伸出长度不超过70mm，手持作业时的重心刚好落在焊台握持区域，长时间精细焊接不会出现手腕酸痛的问题，杆身的直线度公差控制在0.01mm以内，旋转烙铁头时尖端不会出现偏摆，保证焊点位置的精准度。

　　针对螺纹插入式热熔压机的改装需求，这款烙铁头的尾部插接段可以直接适配小型热熔设备的加热固定座，不需要额外做转接结构，用来压装M2、M3规格的热熔螺纹嵌件时，头部温度可以稳定保持在200-350摄氏度区间，压入过程中不会因为温度不够导致塑料件开裂，也不会因为温度过高造成塑料基材碳化。设计过程中也考虑了不同作业场景的替换需求，杆身的各段直径都做了通用化设计，后续如果需要更换不同形状的工作头，只需要修改前端段的外形尺寸，尾部和中段结构可以完全通用，减少加工时的刀具调整成本，也方便使用者根据不同作业场景快速替换对应规格的烙铁头。在结构强度校核上，针对烙铁头最容易出现弯折的中段收腰位置，做了有限元受力分析，模拟10N的侧向受力时，杆身的变形量不超过0.05mm，完全满足日常焊接、热熔作业时的侧向受力需求，不会因为正常操作时的轻微侧向力就出现杆身弯曲报废的问题。表面处理层的厚度控制在0.05mm左右，既不会因为镀层过厚影响热传导效率，也不会因为镀层过薄在使用几次后就出现铜基体裸露、被焊锡腐蚀的问题，正常使用情况下，连续工作100小时以上镀层不会出现脱落、穿孔的情况。
