1英寸丝绸圆顶高音扬声器结构设计

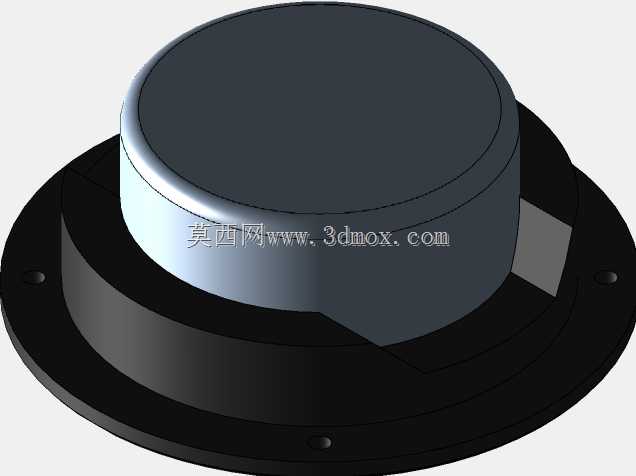

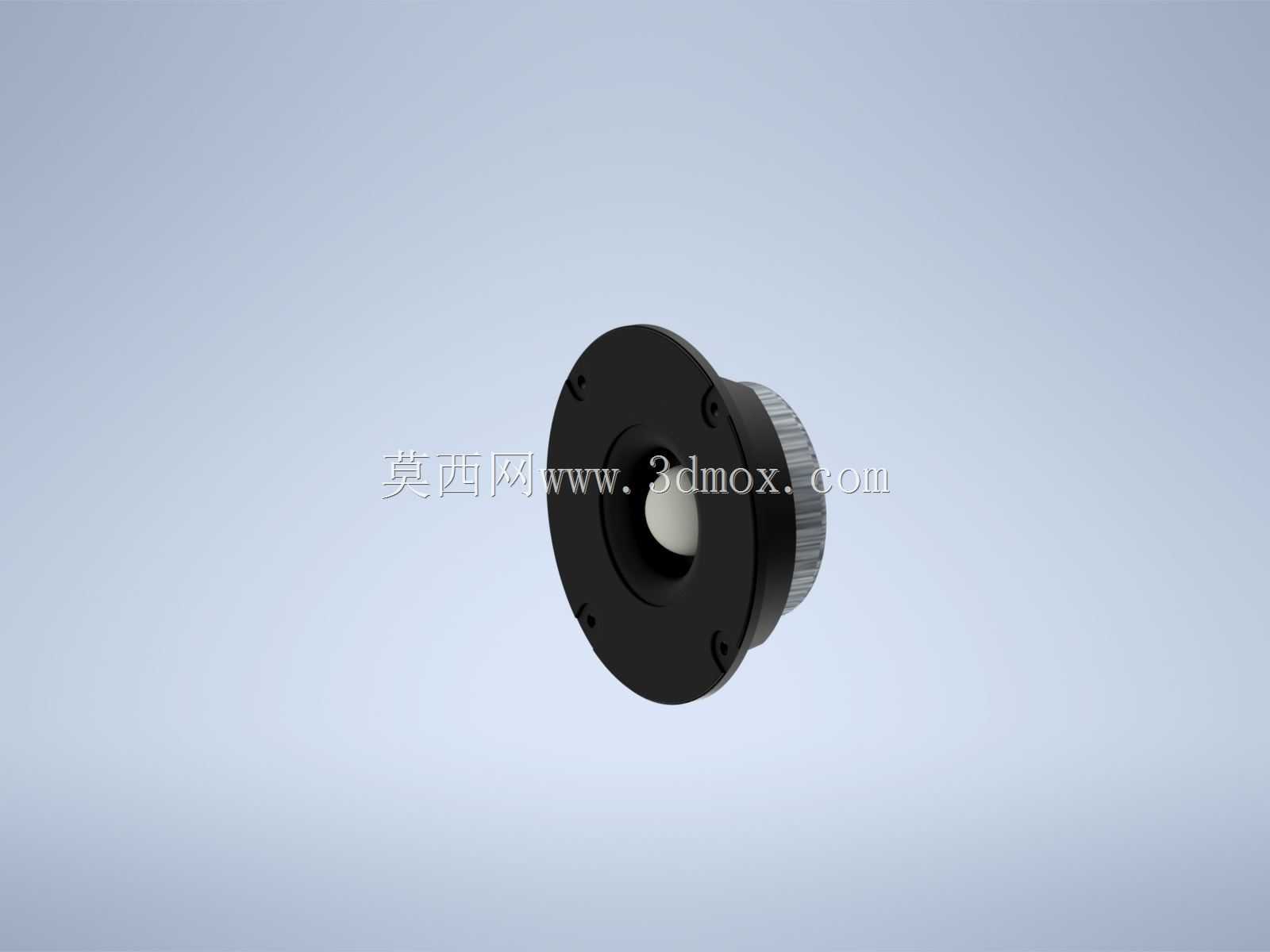

这款1英寸规格的丝绸圆顶高音扬声器，主要面向家用HiFi音响、专业监听音箱、车载高端音响系统的高频发声单元配套场景，在整套电声系统中承担8kHz以上高频频段的声音重放任务，弥补中低音单元在高频段指向性差、频响滚降快的缺陷，还原人声齿音、乐器泛音等细节听感。从结构设计来看，整体采用法兰盘前置安装的结构形式，前端黑色法兰为安装基准面，圆周均匀分布4个沉头安装孔，安装时可直接通过M3规格螺丝固定在音箱面板的对应开孔位，法兰盘外径适配常规1英寸高音单元的标准开孔尺寸，安装边界预留足够的密封胶圈放置槽位，可避免安装后出现声短路问题，影响高频听感。后端的磁路部分采用外露式散热齿结构，工作时音圈产生的热量可通过金属外壳的散热齿快速散出，长时间大功率工作下不会出现磁体退磁、音圈过热烧毁的问题，适配连续高功率输出的使用场景。振膜采用丝绸材质涂覆特殊阻尼涂层的设计思路，相比金属硬球顶高音，丝绸软球顶的高频听感更柔和顺滑，不会出现金属振膜常见的高频刺耳、分割振动失真问题，同时涂层的加入提升了振膜的刚性，避免大动态下振膜形变带来的失真，兼顾了高频延伸与听感舒适度。设计过程中重点考量了振膜与悬边的配合公差，悬边采用耐老化的复合橡胶材质，顺性经过反复调校，保证振膜做轴向活塞运动时不会出现横向偏移，减少非线性失真。磁路部分采用钕铁硼磁体搭配T铁与华司的对称磁路结构，磁间隙均匀度控制在0.02mm以内，保证音圈在磁隙中运动时受力均匀，降低奇次谐波失真。接线端子位于磁路后端侧面，采用插片式接线结构，方便生产组装时快速接线，同时端子处做了防氧化镀层处理，避免长期使用后接触电阻变大影响信号传输。在实际选型适配时，这款单元的分频点建议设置在2.5kHz以上，搭配6dB/oct或12dB/oct的高通分频网络，可与常见的4英寸、5英寸中低音单元实现平顺的频响衔接，适合用于两分频书架箱、落地箱的高音单元升级替换，也可作为多声道家庭影院系统的环绕箱、天空声道的高音单元使用。建模过程中严格还原了各部件的配合关系，法兰盘的沉孔深度、磁路部分的外径尺寸、安装孔的孔位公差都按照实际量产产品的尺寸参数绘制，可直接用于音箱箱体的安装位开孔设计、分频器安装位置避让校核，也可作为电声产品结构设计的参考案例，帮助结构工程师快速理解软球顶高音单元的内部构造与安装配合要求，减少前期选型与结构适配的试错成本。
