适配小型乘用车的200mm直径通风制动盘结构

这款通风制动盘的设计核心围绕小型乘用车的制动散热需求展开，200mm的直径参数是经过轮腔空间校核后确定的，刚好适配10英寸车轮的安装边界，不会在转向极限行程中与轮拱内侧、悬架摆臂产生运动干涉。从实际装车场景来看，这类小直径通风盘多用于轻量化小型乘用车，尤其是主打操控乐趣的迷你车型、入门改装赛车，日常行驶中频繁制动产生的热量可以通过盘体内部的通风风道快速散出，避免长时间制动后出现热衰减，保障制动效能的稳定性。

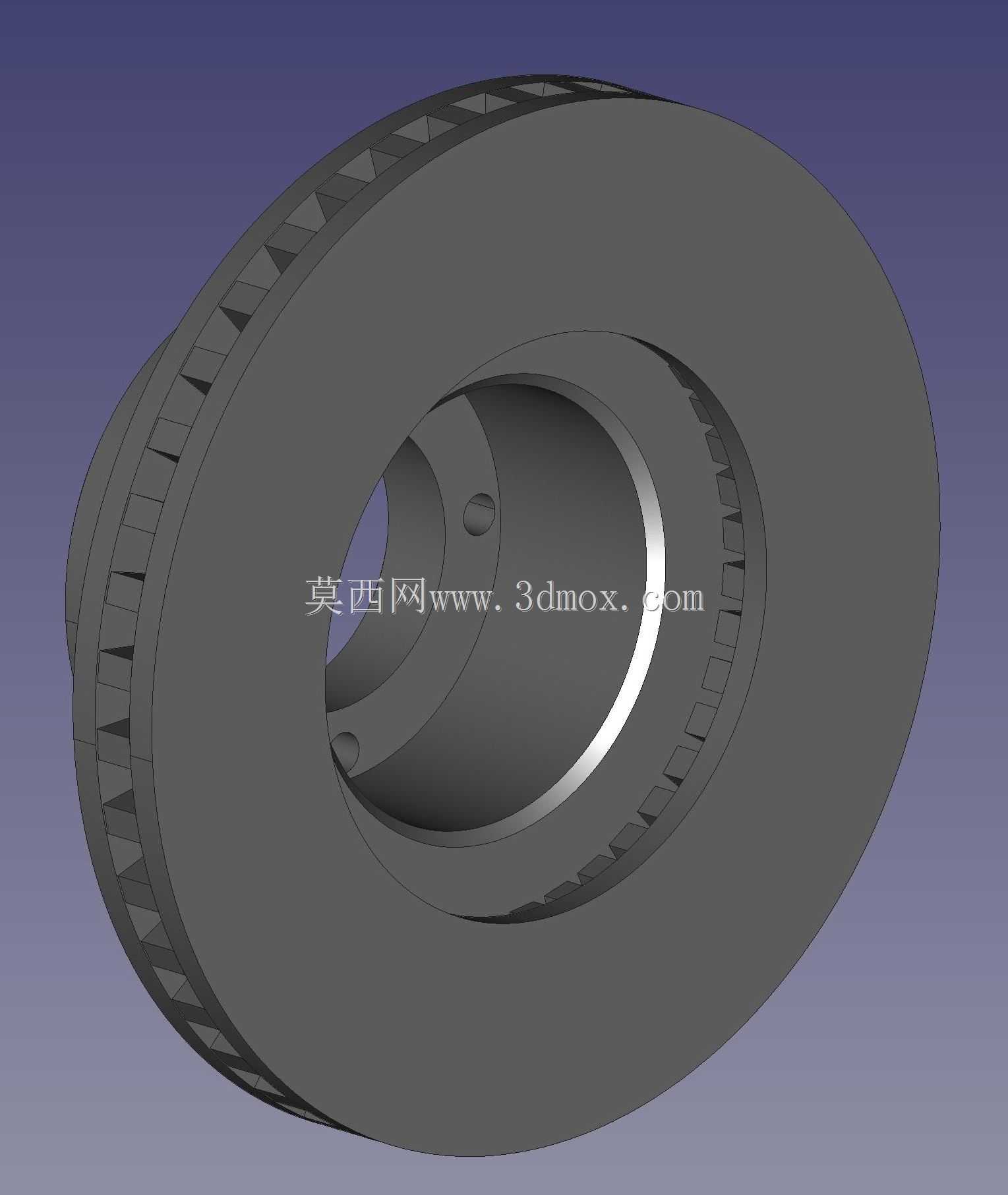

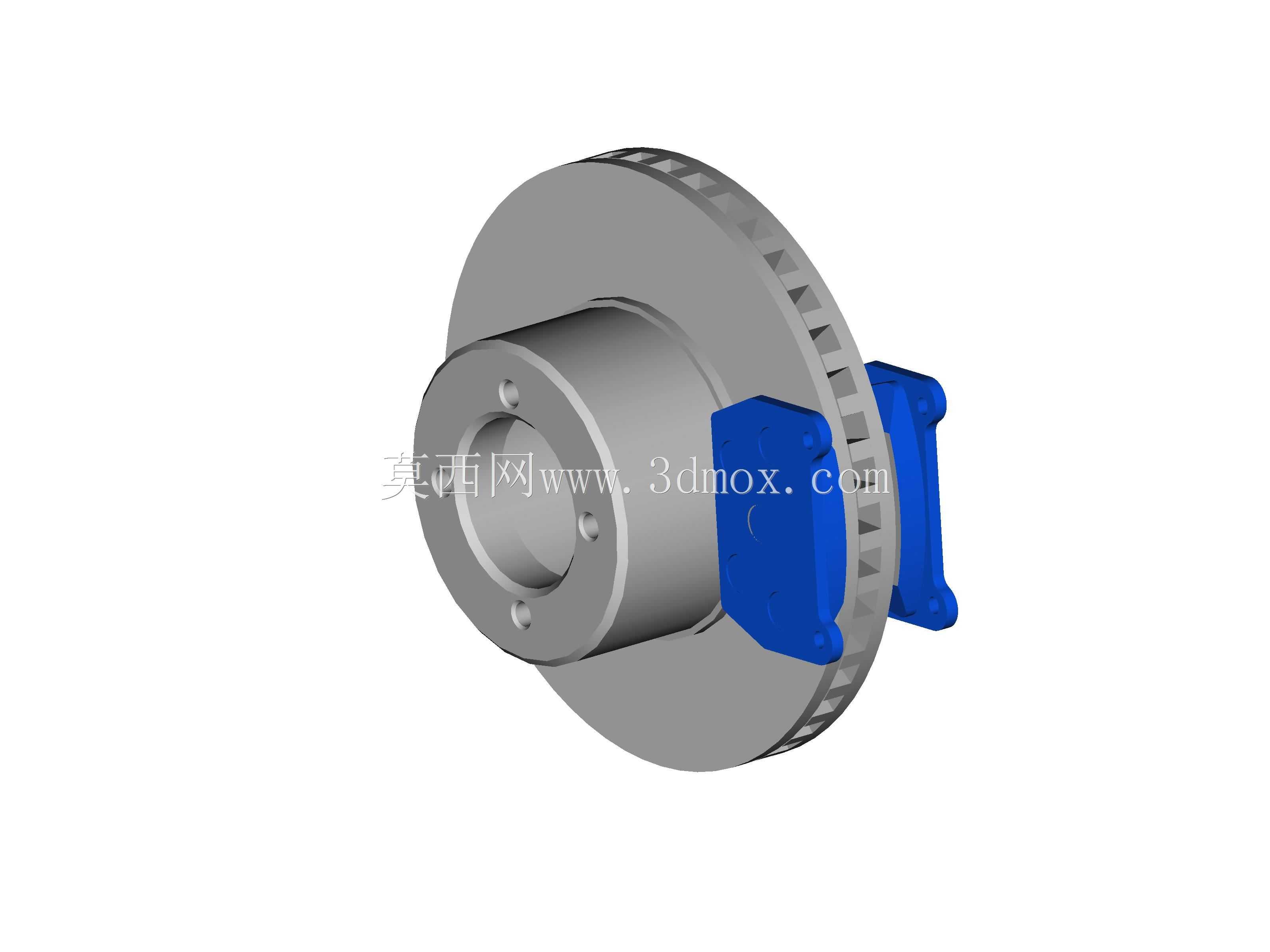

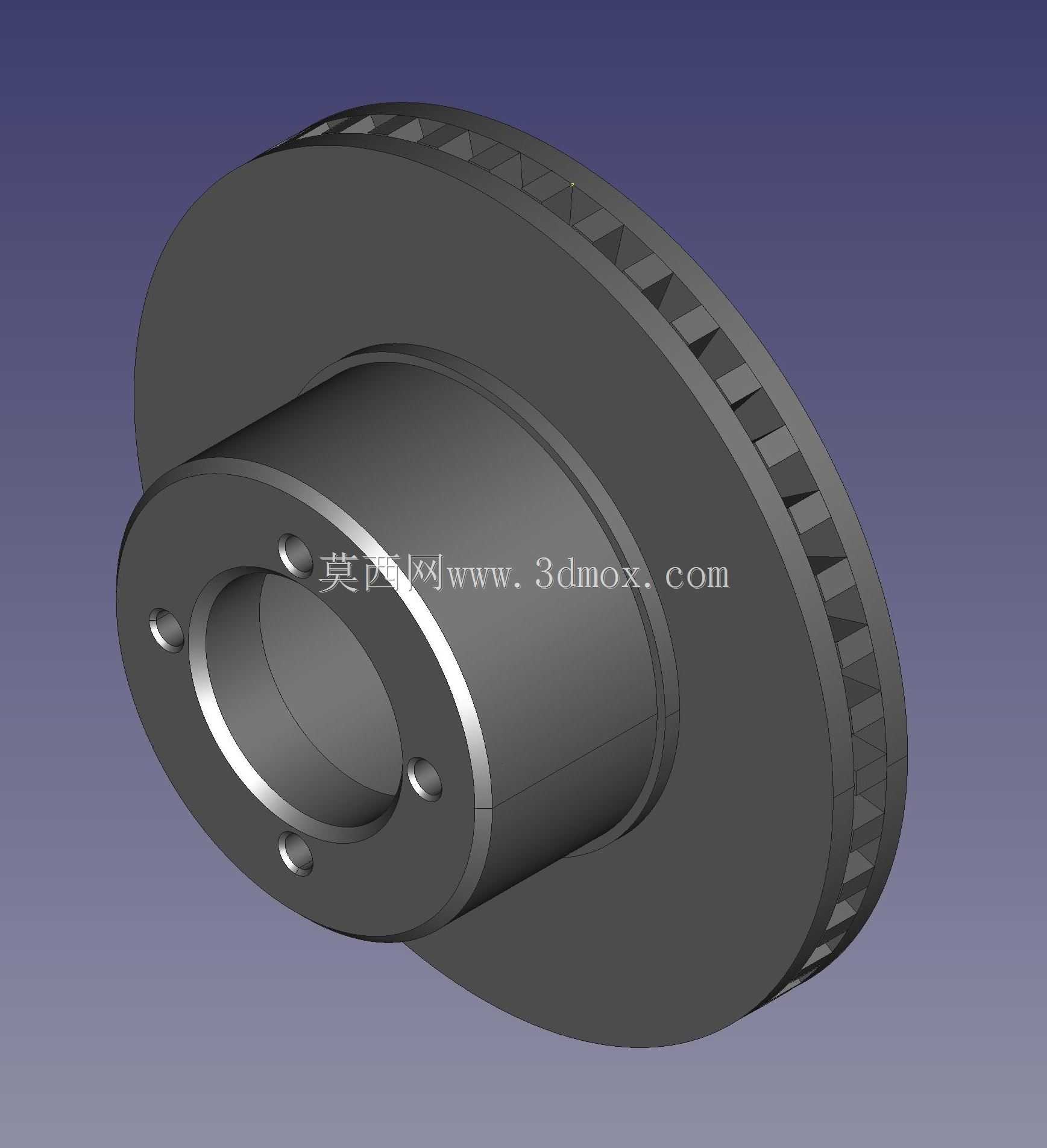

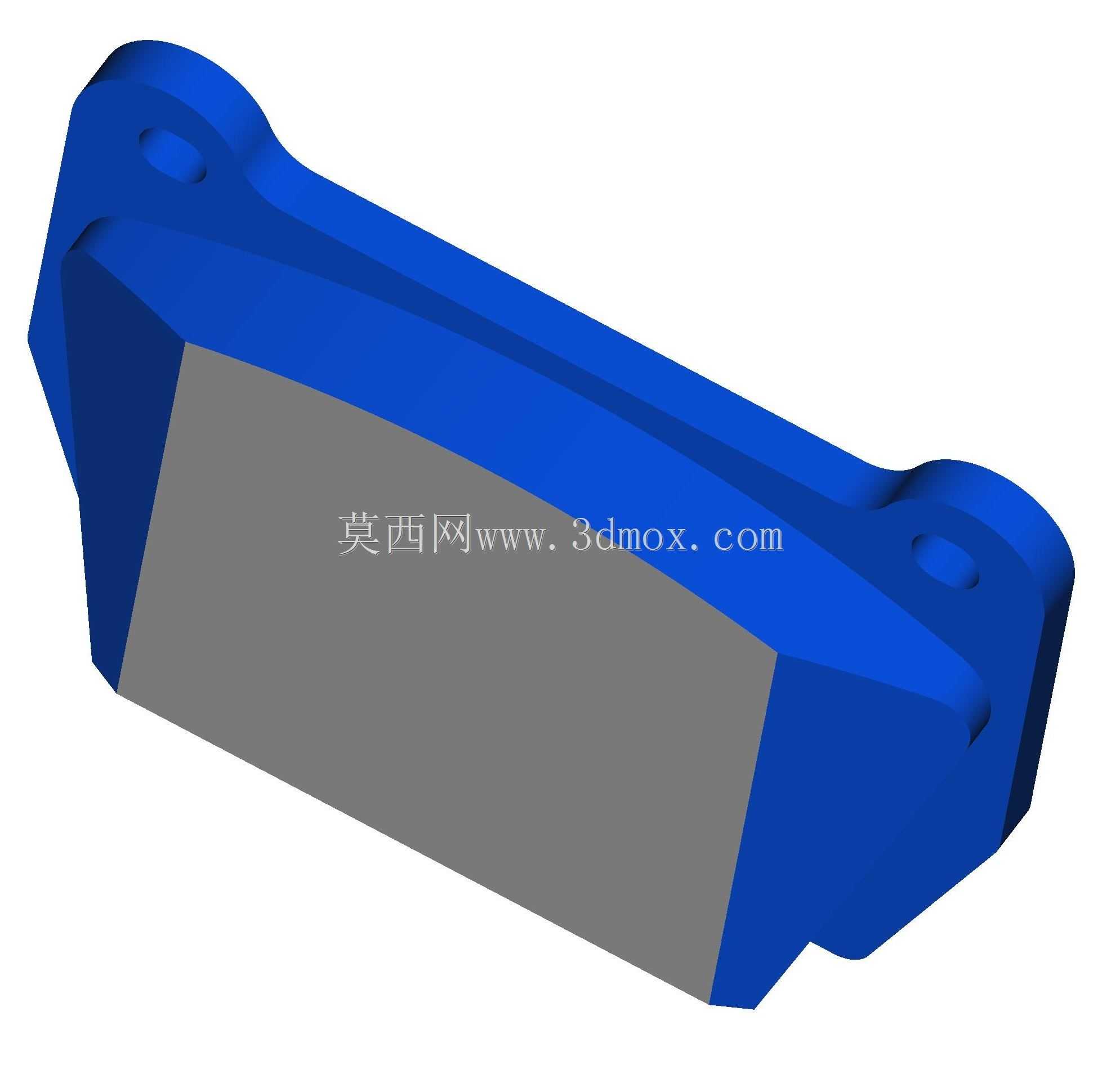

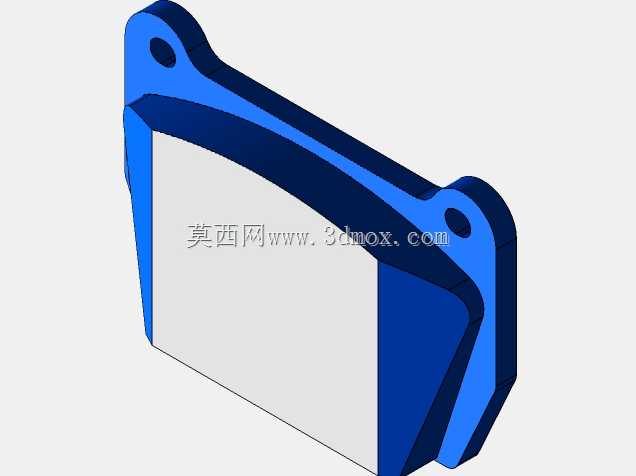

设计过程中首先明确了安装匹配逻辑，制动盘的轮毂连接端完全对应莱兰车型的原厂轴头参数，螺栓孔位的分布圆直径、孔深、定位止口尺寸都严格遵循原车装配公差，不需要额外加工转接法兰就能直接装车，降低改装适配的门槛。搭配的蓝色EBC垫片是制动片与卡钳之间的缓冲隔热部件，建模时还原了垫片的弧形贴合面，保证垫片与制动盘摩擦面、制动片背板的完全贴合，既可以抑制制动时的异响传递，也能阻隔摩擦产生的高温向卡钳活塞传导，延缓制动液升温汽化的进程。

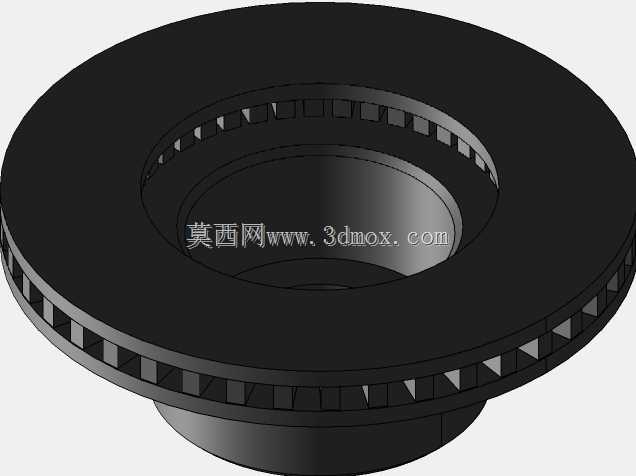

从结构特性来看，通风盘的内部风道采用径向直叶片设计，这种结构的风道风阻更低，车轮转动时可以在盘体内部形成稳定的空气对流，把摩擦面产生的热量快速带出盘体，相比同尺寸的实心制动盘，连续制动工况下的盘面温度可以降低15%到20%，摩擦系数的稳定性更优。盘体的摩擦面预留了合理的磨损余量，日常使用中可以承受多次制动片更换周期的磨耗，不需要频繁更换盘体。卡钳的安装支架位置也经过空间校核，固定螺栓的安装空间预留足够，维修时可以直接用常规套筒工具完成拆装，不需要特殊工装。

建模过程中重点还原了各部件的装配关系，制动盘与轮毂的配合面、制动片与盘体的摩擦间隙、卡钳支架与转向节的连接点位都按照实际装配公差设置，既可以作为改装选型的参考模型，也能用于制动系统的教学演示，帮助结构设计从业者理解小尺寸通风制动盘的匹配逻辑，避免在小型车制动改装中出现尺寸不匹配、散热不足的问题。
