车用自动手刹释放装置结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295476
  • 车用自动手刹释放装置结构设计
  • 车用自动手刹释放装置结构设计
  • 车用自动手刹释放装置结构设计
  • 车用自动手刹释放装置结构设计
  • 车用自动手刹释放装置结构设计
  • 车用自动手刹释放装置结构设计
  • 车用自动手刹释放装置结构设计
  • 车用自动手刹释放装置结构设计
  • 车用自动手刹释放装置结构设计

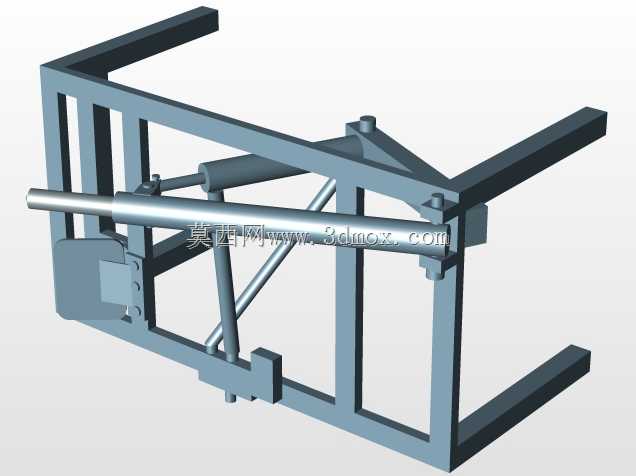

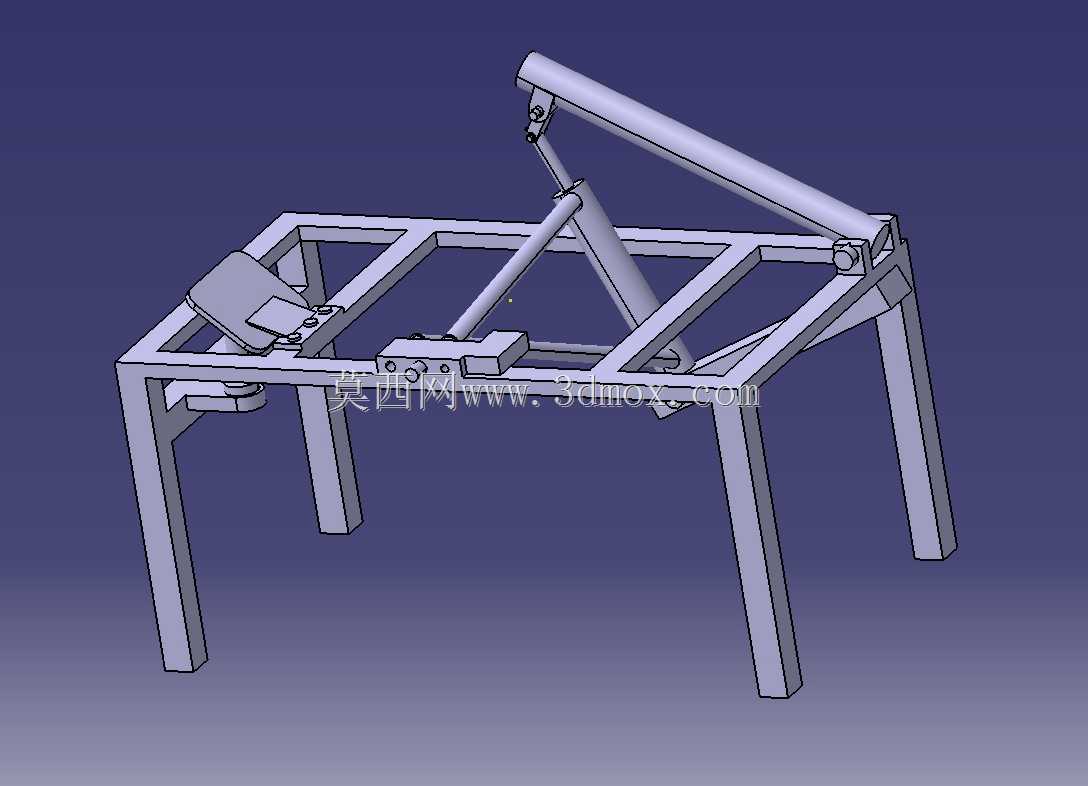

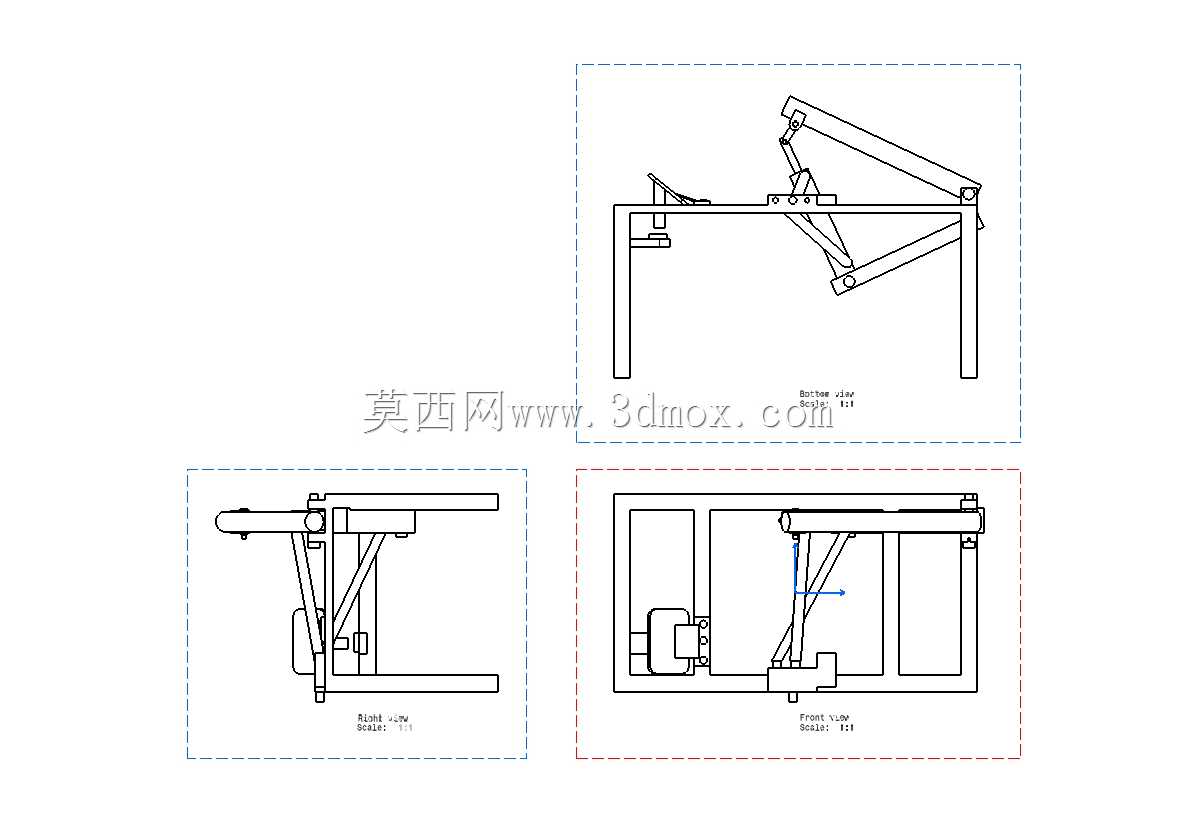

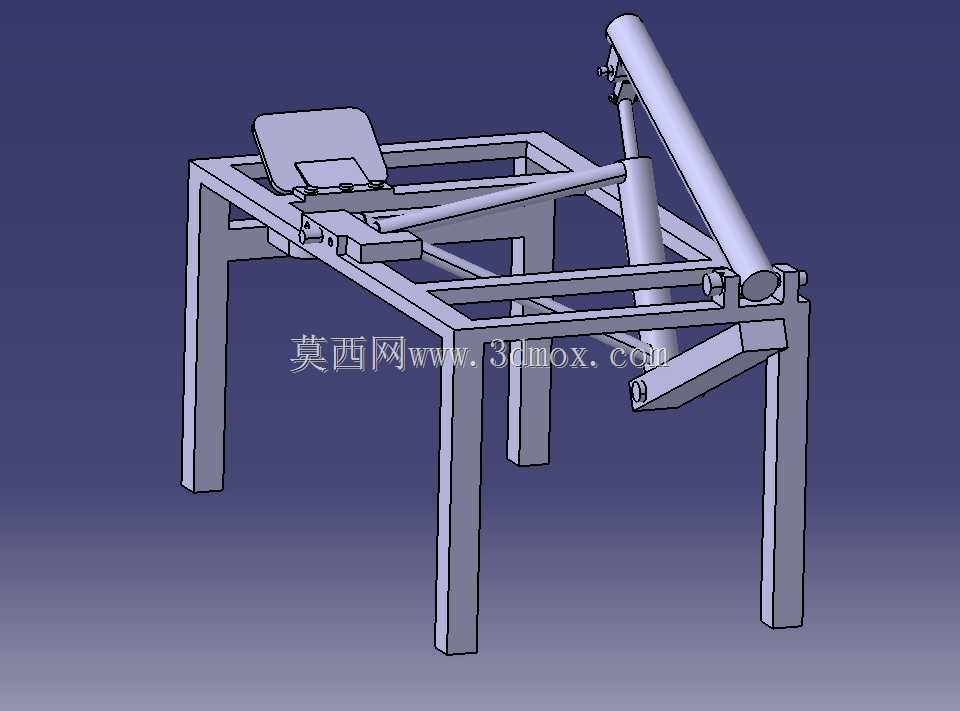

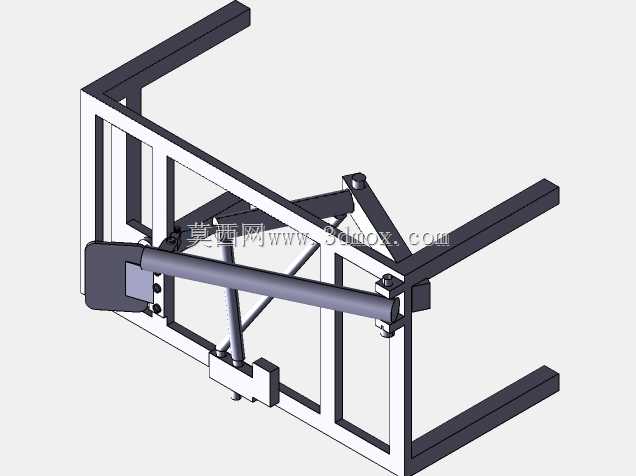

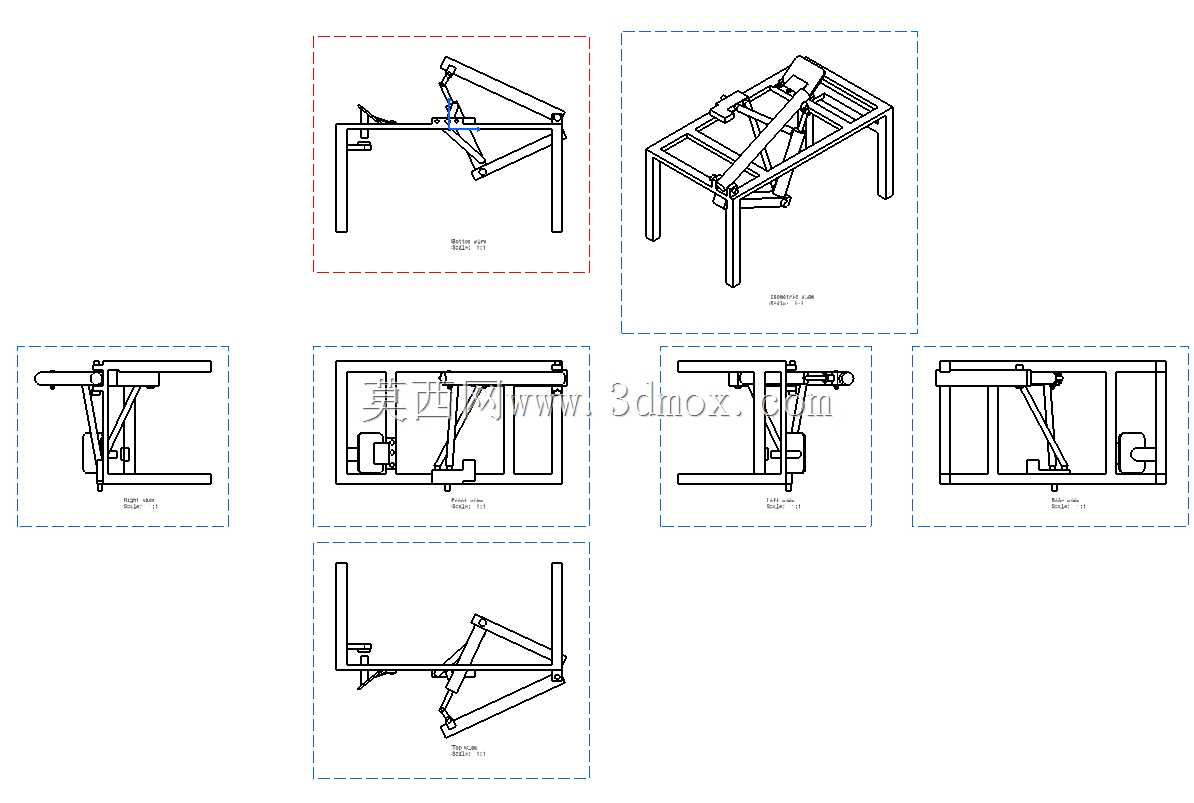

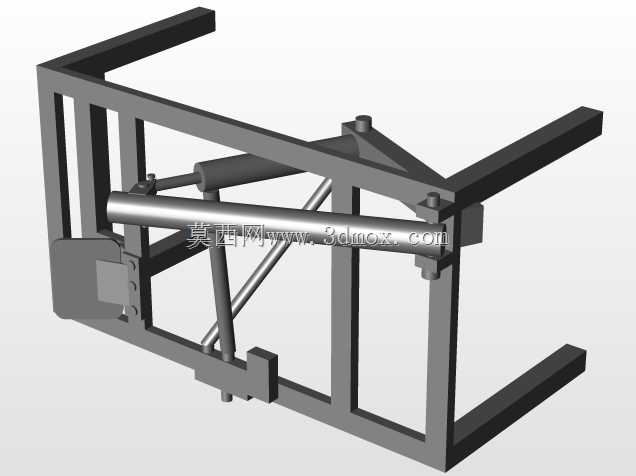

在商用车与乘用车的驻车系统设计中,手刹释放机构的可靠性直接关系到驻车操作的便捷性与行车启动阶段的安全性,这套自动手刹释放装置的结构设计,正是针对传统手动释放操作存在的施力不均、释放行程把控不准、低温环境下操作卡滞等实际工程问题展开的。从实际装车场景来看,该装置可适配轿车、轻卡、中重卡等不同车型的驻车制动系统安装位,不需要对原有驻车拉杆的主体安装结构做大规模改动,安装边界充分考虑了不同车型驾驶舱下方的预留空间,框架式的主体支撑结构采用等截面方钢焊接成型,支撑腿的安装孔位预留了±15mm的调节余量,能够适配不同厚度的驾驶舱地板安装基面,整体安装完成后突出安装面的高度控制在320mm以内,不会与驾驶舱内的踏板机构、转向管柱下部部件产生运动干涉。

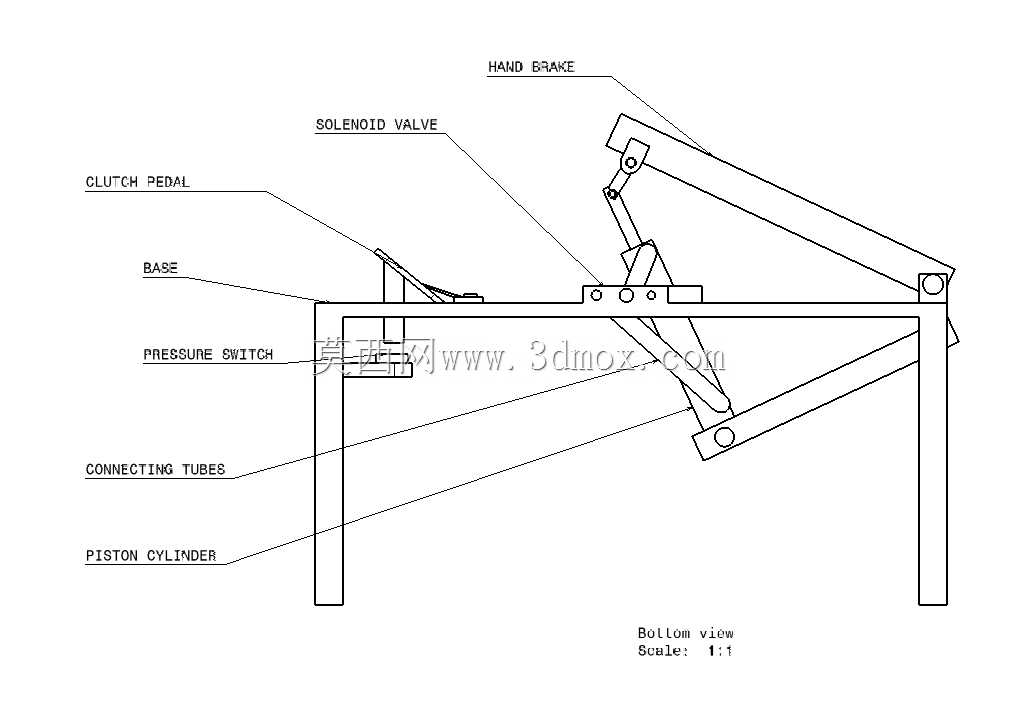

从功能实现逻辑来看,这套装置通过杠杆联动与气动(或液压)助力组件的配合,替代传统的纯手动拉索释放施力过程,当驾驶员触发释放指令后,助力缸输出的线性推力通过铰接的连杆组传递到手刹拉杆的锁止棘爪处,能够精准控制棘爪与棘轮的脱开行程,避免手动操作时施力过大导致的棘爪磨损、施力过小导致的释放不彻底问题。设计过程中,所有铰接点位都采用了自润滑衬套的配合结构,配合间隙控制在0.1mm-0.2mm之间,既保证连杆运动过程中无卡滞,也不会因间隙过大导致释放行程出现虚位;助力组件的安装位采用可调式铰接座设计,能够根据不同车型的手刹拉杆初始角度调整助力缸的初始安装角度,保证推力输出方向始终与连杆运动方向保持最优夹角,降低助力过程中的分力损耗。

从结构细节来看,装置上部的操作触发组件预留了手动应急操作的冗余结构,当助力系统出现动力失效的情况时,仍然可以通过手动按压的方式完成手刹释放操作,满足车辆安全设计的冗余要求;连杆组的所有受力杆件都经过了抗弯强度校核,在1.5倍额定释放推力的载荷下,杆件的最大变形量不超过0.3mm,不会因长期受力出现塑性变形导致释放功能失效。整个装置的运动部件都做了运动包络校核,在释放与锁止的全行程范围内,所有运动件与周边固定结构的最小安全间隙保持在8mm以上,即使在车辆行驶过程中出现一定幅度的振动位移,也不会出现部件磕碰卡滞的问题,能够适应不同路况下的车辆使用环境。
