双探头电子超声测距传感组件

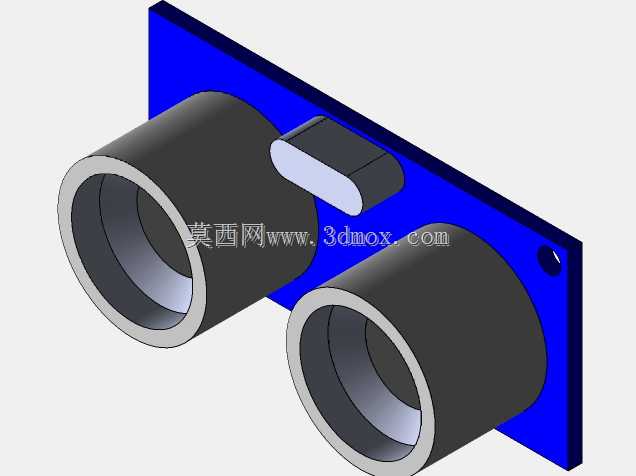

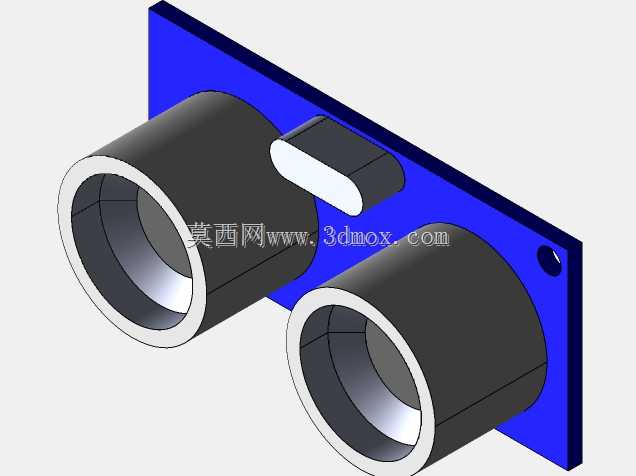

这款双探头超声检测组件，是面向近距离非接触式检测场景开发的实物还原建模成果，日常在AGV小车避障、小型自动化设备工位物料到位检测、智能货架货品存在性识别、开源硬件创客项目的距离感知单元中都有大量应用。建模过程完全参照实物元件的实际装配关系搭建，两个圆柱形换能器探头平行固定在蓝色安装基板上，探头端面与基板安装面保持齐平，保证超声波发射与接收的波束角不会被安装结构遮挡，避免出现检测盲区。基板上预留的安装孔位完全匹配实物的安装尺寸，设计时考虑了常规M2螺丝的安装间隙，孔位间距经过校准，使用者在做结构装配时可以直接调用模型做干涉检查，不需要反复核对实物安装尺寸。探头尾部的接线端子凸起结构也做了1:1还原，建模时特意留出了接线端的插拔空间，避免装配时端子与周边结构件发生磕碰，影响线束连接可靠性。从功能特性来看，双探头的布局分别对应超声波发射与接收单元，相比单探头收发一体的结构，这种分体双探头设计的检测盲区更小，近距离检测的精度表现更稳定，适合1cm到3m区间的距离检测场景。建模时将探头的圆柱度、基板的平面度都做了还原，没有做过度的工艺简化，结构设计人员在做整机布局时，可以直接将该模型导入装配体，模拟实际安装后的空间占用，提前规避探头与周边传动部件、外壳结构的干涉问题。安装边界方面，基板的厚度、探头伸出基板的长度都严格参照实物比例，探头的外径尺寸也做了精准还原，设计安装槽位时可以直接参考模型的外轮廓尺寸预留公差，不需要额外测绘实物。另外建模时也考虑了不同设计场景的调用需求，各个零件的特征树保留了完整的建模步骤，方便使用者根据自身项目需求调整安装孔位、修改基板外形，适配不同的安装空间要求，不管是做小型智能设备的感知单元集成，还是做教学演示用的传感组件模型，都能直接适配使用场景。
