工业机柜用压紧式标准凸轮锁结构

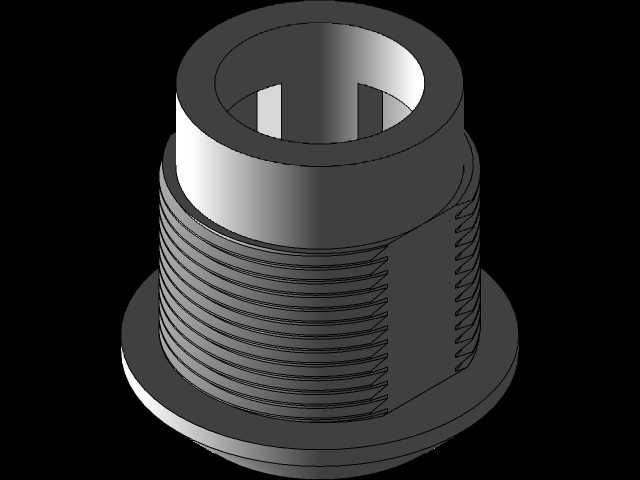

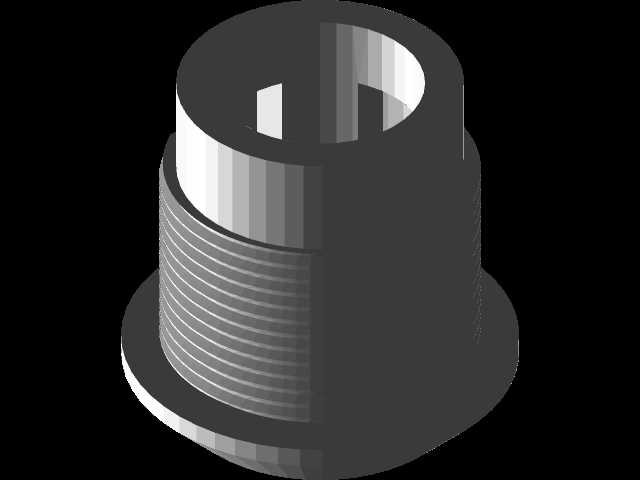

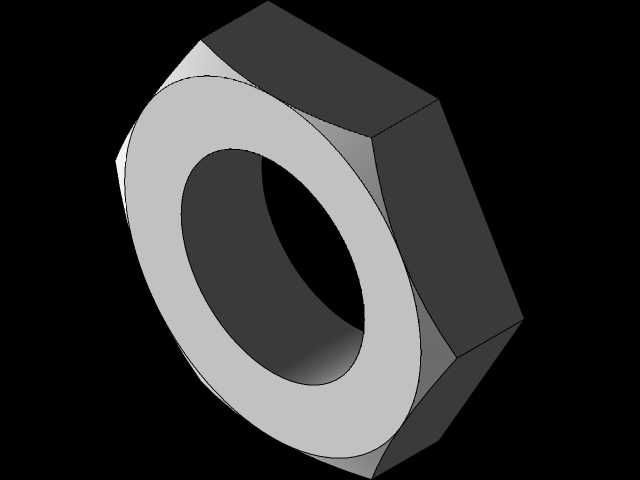

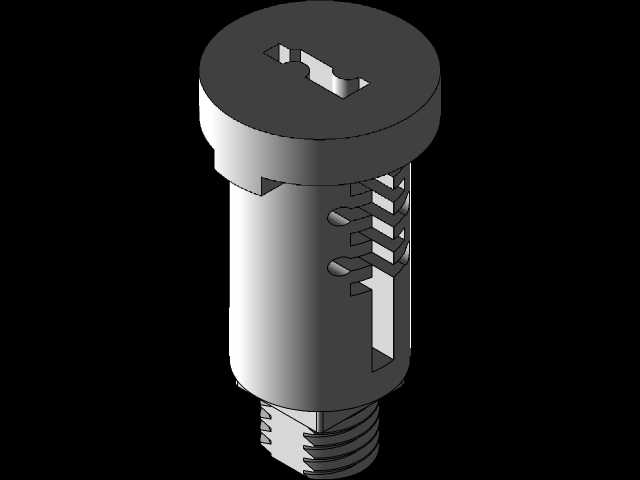

　　这类凸轮锁是工业柜体、机箱设备上应用极广的快开式锁闭构件，日常在低压配电柜、户外通信机柜、小型设备防护门、自动化工作站侧封板上都能见到它的身影，核心作用是通过手柄转动带动锁舌回转，实现门板与柜体框架的快速压紧锁止，不需要额外配套锁具扣件，仅靠柜体上开好的安装孔就能完成装配，维护拆装效率远高于传统弹子锁。从结构设计逻辑来看，这款锁采用单轴回转的凸轮压紧原理，锁体主体为带外螺纹的圆柱套筒结构，配套两个六角锁紧螺母，安装时将套筒从门板外侧穿入预先开好的圆孔，在门板内侧旋入锁紧螺母，就能根据门板实际厚度调整锁体的轴向安装位置，适配1mm到5mm厚度范围的冷轧钢板、铝合金型材门板，不需要针对不同板厚单独定制锁体长度。

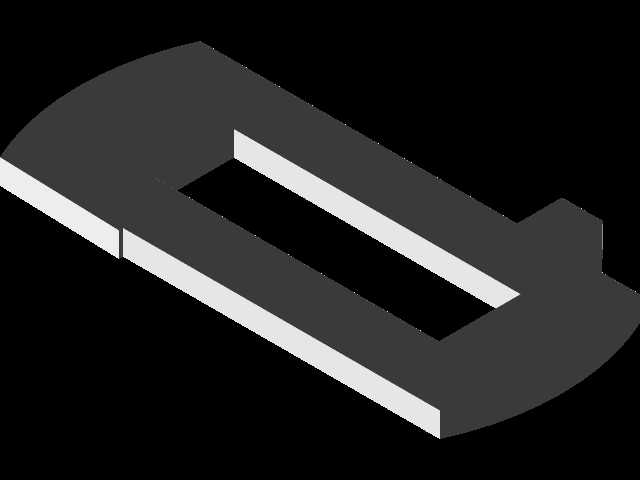

　　锁体上部的手柄做了长条形圆弧收尾设计，转动时施力力臂足够长，操作人员不需要借助工具，徒手就能完成90度回转操作，手柄与锁芯衔接位置做了六角限位结构，避免长期转动后手柄与锁轴出现相对滑转。下部的锁舌为偏心凸轮结构，当手柄处于水平关闭位置时，凸轮的最远回转半径刚好压在柜体框架的内侧翻边上，提供足够的轴向压紧力，保证门板与柜体之间的密封胶条能被均匀压缩，满足户外柜体的IP54级防尘防水密封要求；当手柄向上转动90度到垂直位置时，凸轮的最短半径朝向框架内侧，此时锁舌与框架之间留出足够间隙，门板可以直接向外打开，不需要额外拔出锁体，操作行程短，开关动作流畅。设计时特意将锁体的外露边角做了倒钝处理，避免操作人员开关柜门时被锐边划伤，

　　锁体外露表面做了黑色喷塑处理，和常见的工业柜体RAL7035、RAL9005配色适配性强，不会出现突兀的色差。安装边界上，这款锁要求门板上的安装孔直径为22mm，锁体中心距离门板侧边的最小距离不小于25mm，避免锁舌回转时和柜体侧边的加强筋产生干涉，锁舌回转范围内不能布置走线槽、安装螺钉等凸起构件，预留至少3mm的转动间隙即可保证锁具正常工作。和普通圆柱转舌锁相比，这款凸轮锁的压紧力更大，长期使用不会因为设备振动出现松脱，在有振动工况的机床设备、移动工程机械的柜体上使用时，锁止可靠性更有保障，同时结构零件数量少，没有细小的易损弹簧、弹子构件，日常维护只需要定期在转轴位置涂抹少量润滑脂，就能实现数万次无故障开关循环。
