VL53L1X飞行时间测距传感器模块结构

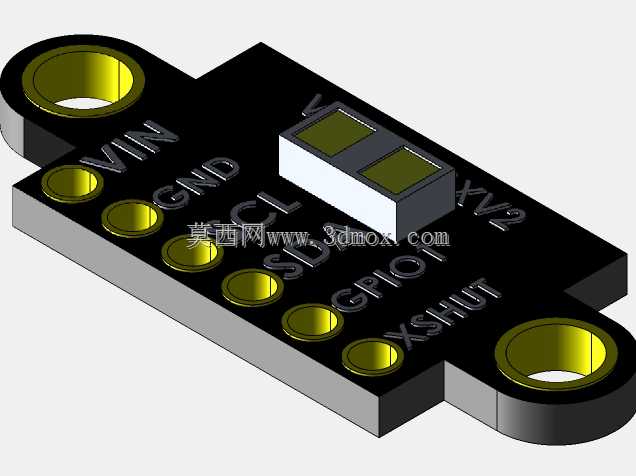

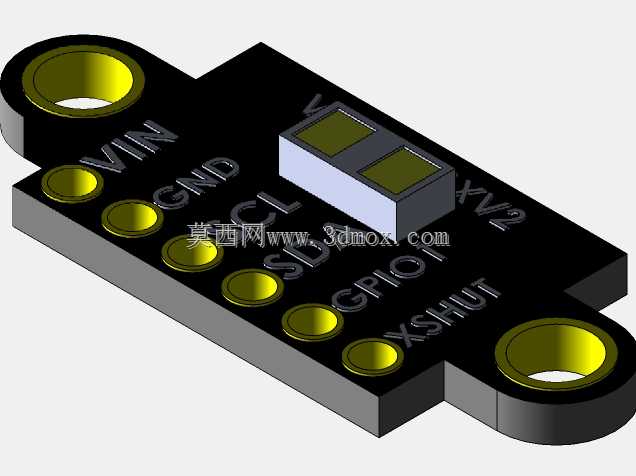

这款VL53L1X测距传感模块的三维结构，在做小型智能设备的测距选型配套时实用性很强，日常接触的服务机器人避障、智能门禁人体感应、工业产线工件到位检测、无人机定高这类场景，都能见到这类ToF传感模块的身影。不同于传统红外测距易受环境光干扰、超声波测距存在近距盲区的问题，这款基于飞行时间原理的测距模块，能在不接触被测物体的前提下完成毫米级精度的距离检测，检测范围覆盖数厘米到数米区间，适配多数近距离测距的工程需求。从结构设计来看，模块采用对称式安装耳布局，两端的沉头安装孔位完全匹配M2规格螺丝的装配公差，安装孔中心距做了标准化适配，不管是叠装在开源硬件主控板上，还是固定在定制的设备安装支架上，都不需要额外做转接件设计，能直接对齐常规的安装孔位完成固定。板载的引脚排布遵循常用的外设接口逻辑，从电源输入、接地到I2C通讯引脚、功能配置引脚依次排布，引脚间距采用标准2.54mm排针间距，既可以直接焊接排针插装在面包板做原型验证，也可以焊接贴片连接器适配量产设备的内部布线需求，不需要额外做引脚转接设计。核心传感芯片区域做了凸起的防护结构设计，既给光学发射接收组件留出了足够的光路空间，避免板上其他元器件遮挡检测光路，也能在装配过程中避免光学窗口被磕碰刮花，影响检测精度。模块整体板厚控制在1.6mm，和常规PCB板厚保持一致，整体外形没有突出的异形结构，在做设备内部结构布局时，只需要预留出对应长宽的矩形安装空间，同时在模块正面的传感窗口方向留出无遮挡的光路通道即可，不需要为模块单独设计复杂的容纳腔体。做结构设计时要注意，模块的安装耳沉孔深度刚好适配M2螺丝的头部高度，锁紧后螺丝头部不会高出模块板面，不会和上层堆叠的其他板件产生干涉；引脚的焊接高度也做了适配，不管是直插排针还是卧贴连接器，都能控制整体装配高度在较低区间，适配对内部空间有严格要求的小型智能设备。另外模块的边角做了圆弧过渡处理，没有尖锐的直角毛刺，在装配操作时不会划伤操作人员，也能避免装配过程中剐蹭设备内部的连接线材，造成线材绝缘层破损的隐患。
