汽车变速箱用带轮毂减重孔直齿排挡齿轮

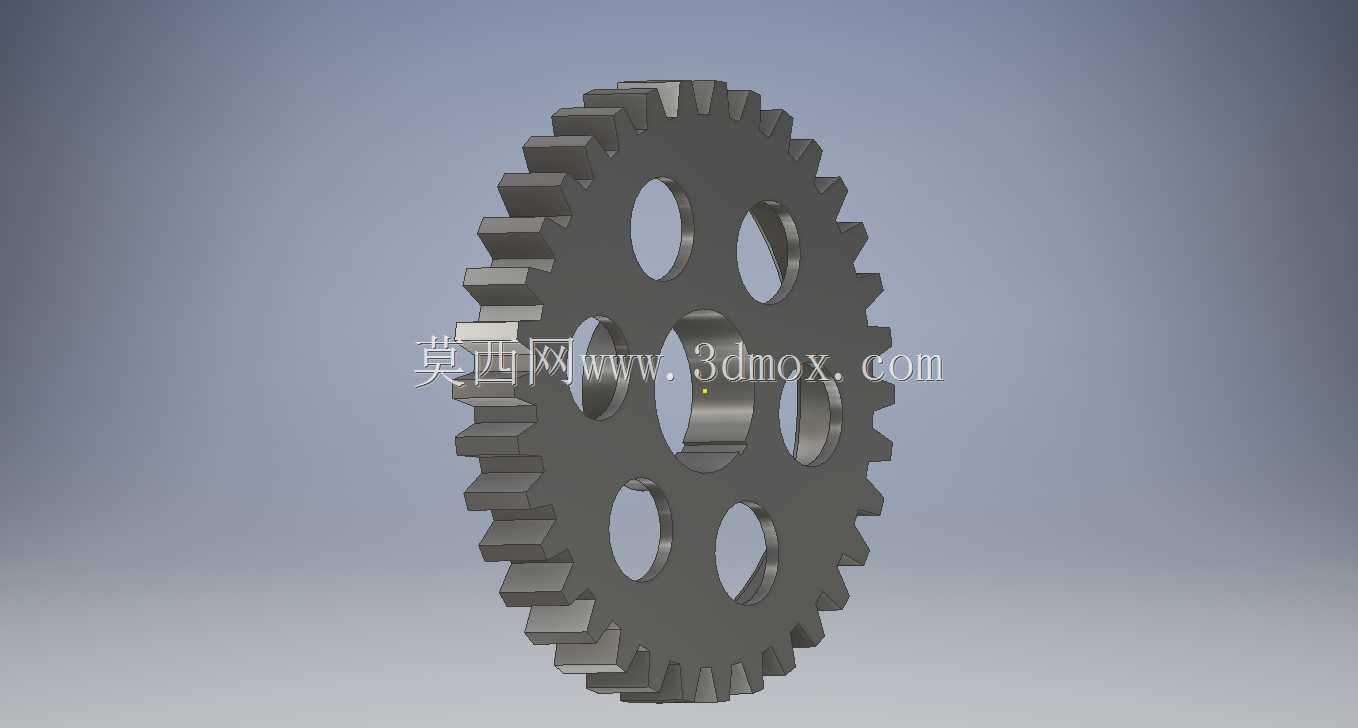

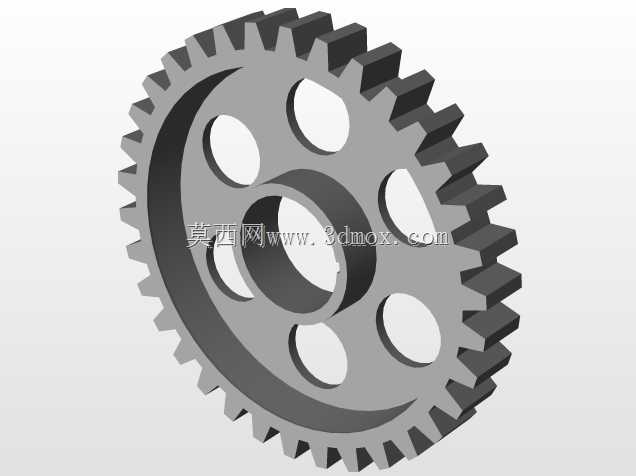

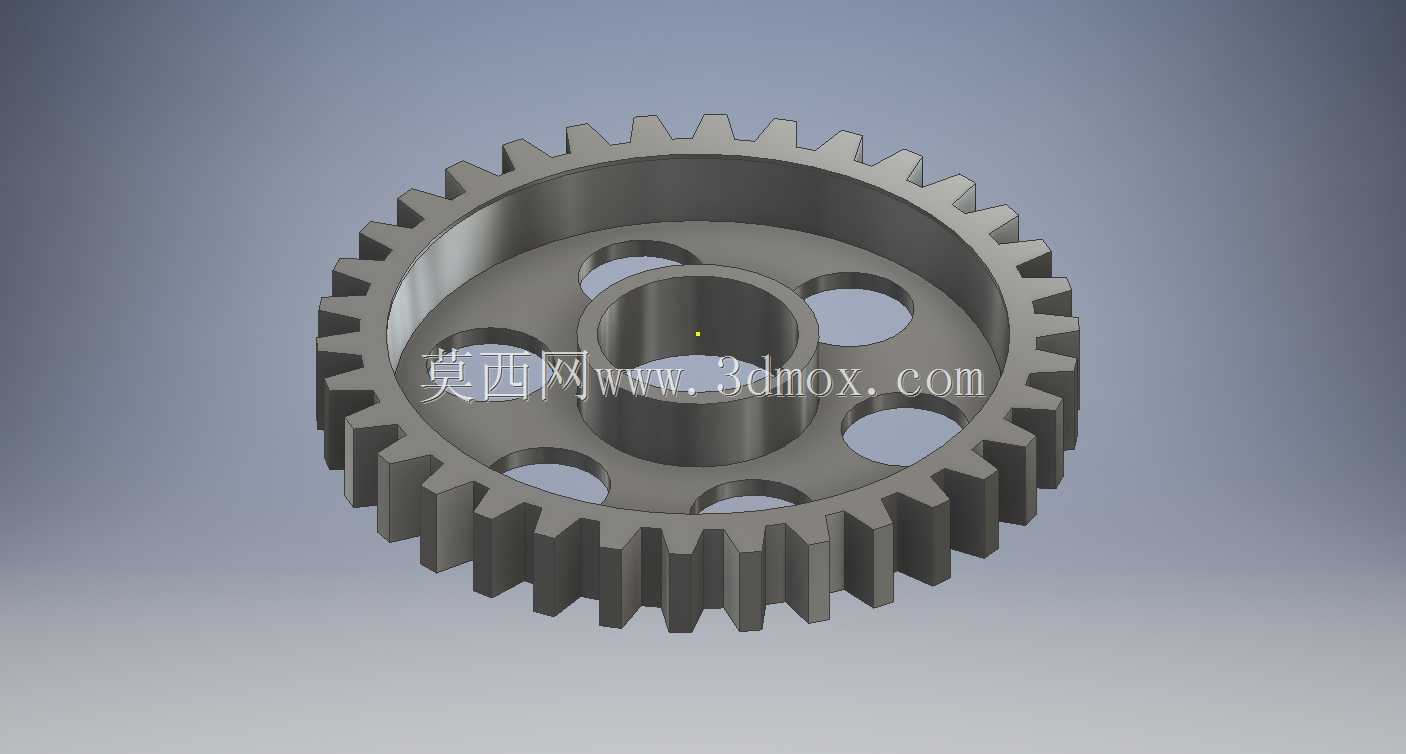

　　这款直齿圆柱齿轮主要适配手动变速箱排挡机构的传动链路，在换挡过程中承担不同挡位齿轮间的动力衔接与转速匹配作用，日常工况下需要承受换挡瞬间的冲击载荷与恒定转速下的扭矩传递，因此齿部参数与基体结构的设计都围绕传动可靠性与转动惯量控制展开。从结构设计来看，齿轮采用带中心轮毂的辐板式结构，中心轮毂的内孔为安装基准面，加工时需要保证与轴的配合公差满足过渡配合要求，既避免装配后出现径向窜动，也不会因为过盈量过大导致装配应力集中在轮毂根部。辐板上均匀开设的六个圆形减重孔并非随意排布，孔位分布在节圆与轮毂外圆之间的应力非敏感区域，在不削弱齿轮整体抗弯、抗扭强度的前提下，有效降低了齿轮自身的转动惯量，让换挡过程中齿轮的转速同步更快，

　　换挡操作的平顺性得到提升，同时也减少了高速转动时的自身能耗。齿部采用标准渐开线直齿齿形，齿向无螺旋角，加工时无需专用螺旋角铣头，普通滚齿机即可完成齿形加工，齿顶圆、齿根圆的过渡圆角经过优化，避免齿根处出现应力集中导致的断齿风险，齿宽尺寸经过匹配计算，能够覆盖对应啮合齿轮的齿宽范围，保证啮合接触面积足够传递额定扭矩，不会出现偏载导致的齿面异常磨损。安装边界方面，中心轮毂的轴向长度略大于辐板厚度，装配时轮毂端面与轴上的定位台阶贴合，能够保证齿轮的轴向定位精度，避免转动过程中出现轴向窜动导致的脱挡问题，齿轮的齿顶圆直径与相邻挡位齿轮、换挡拨叉的安装位置预留了足够的安全间隙，不会在换挡移动过程中与周边零件发生运动干涉。

　　这类齿轮除了应用在汽车手动变速箱的排挡机构中，也可适配部分小型通用机械设备的定轴传动箱，作为换挡变速的核心传动零件使用，建模过程中严格按照渐开线齿形生成方程构建齿面，还原了减重孔、轮毂凸台的所有结构细节，可直接用于结构干涉校验、装配模拟或者加工工艺的编制参考。
