针织设备专用俄式涅瓦钩针结构

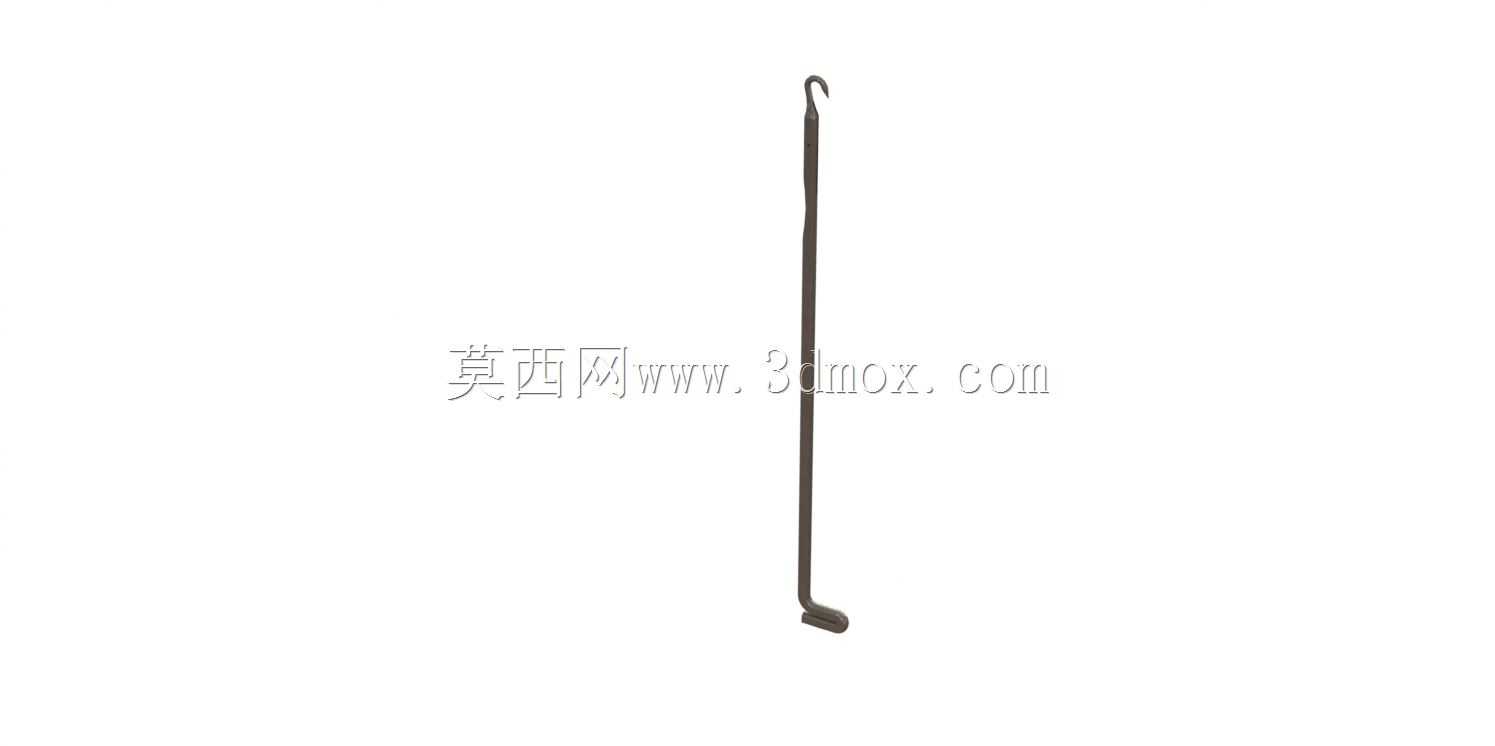

这类织针是圆形针织设备的核心成圈执行零件，直接决定纱线成圈的稳定性与织物成型质量，广泛适配家用小型圆编机、工业小口径针织圆机，在袜子编织、细针距弹力织物生产场景中承担勾取纱线、牵拉线圈、完成套圈脱圈的核心动作。从结构设计来看，针身采用细长等截面直杆形态，整体长径比偏大，顶端弯折形成封闭钩状结构，钩头弧度经过反复打磨适配，能在高速往复摆动中顺畅勾住不同线密度的纱线，不会出现刮毛纱线、脱圈漏针的问题；底端做了弯折定位结构，安装时可嵌入针筒的针槽侧壁定位槽内，不需要额外紧固件就能实现轴向与周向的限位，适配针槽宽度仅为毫米级的小口径圆编机，解决了小尺寸针筒内零件安装空间局促、常规紧固件无法布置的问题。设计过程中需要重点控制几个核心尺寸边界：首先是针身的直线度公差，细长杆结构如果存在弯曲变形，在针槽内高速滑动时会出现卡滞，直接导致织物出现错针、坏针，因此建模时需要严格控制杆身全段的径向跳动公差，保证滑动顺畅；其次是钩头的开口尺寸与闭合间隙，开口过大会导致勾纱时带起多根纱线造成织物疵点，开口过小则无法顺利勾住纱线导致漏针，钩头内侧的圆弧过渡需要完全顺滑，不能存在棱角，避免刮断高弹丝、细羊毛等易损纱线；底端的弯折角度与定位段长度需要和对应型号针筒的安装槽完全匹配，保证安装后针身的伸出高度一致，所有织针的钩头处于同一水平工作面，避免成圈大小不均。这类俄式织针的钩头结构相比普通平针更适合编织高弹纱线，钩部的封闭形态能在牵拉线圈时牢牢挂住纱线，即使设备运行速度偏高也不会出现线圈滑脱的问题，针身表面做了光滑处理，滑动时和针槽的摩擦阻力更小，能降低设备运行的能耗，同时延长织针的使用寿命。在三维建模过程中，需要重点还原钩头的微小曲面形态，以及底端弯折处的应力过渡结构，避免弯折处出现应力集中导致织针在高频往复动作中断裂，同时要严格控制整体的外形尺寸，保证安装后和针筒、三角轨道的配合间隙处于合理范围，不会出现运动干涉。
