双分频DIY音箱内部结构三维设计

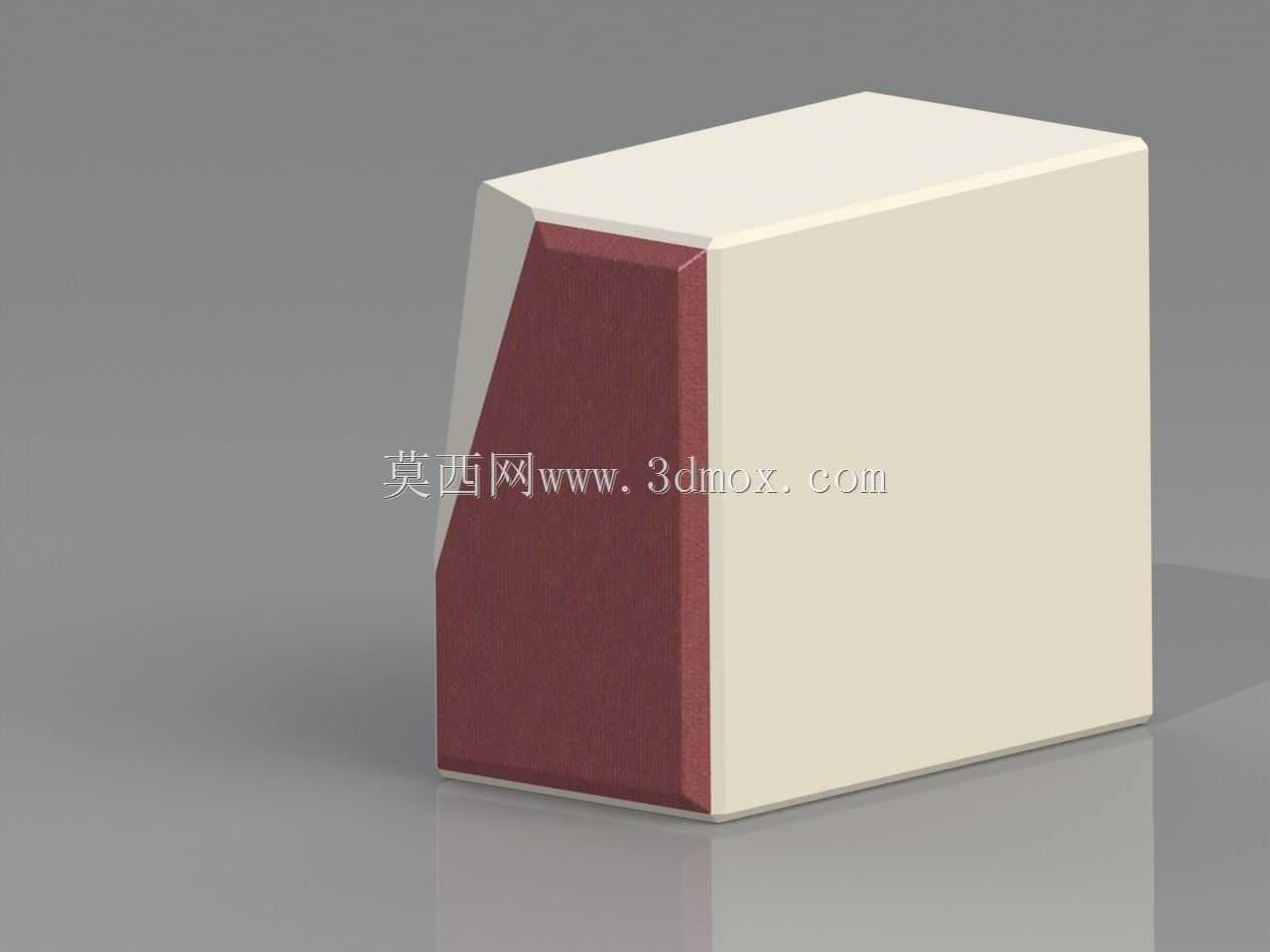

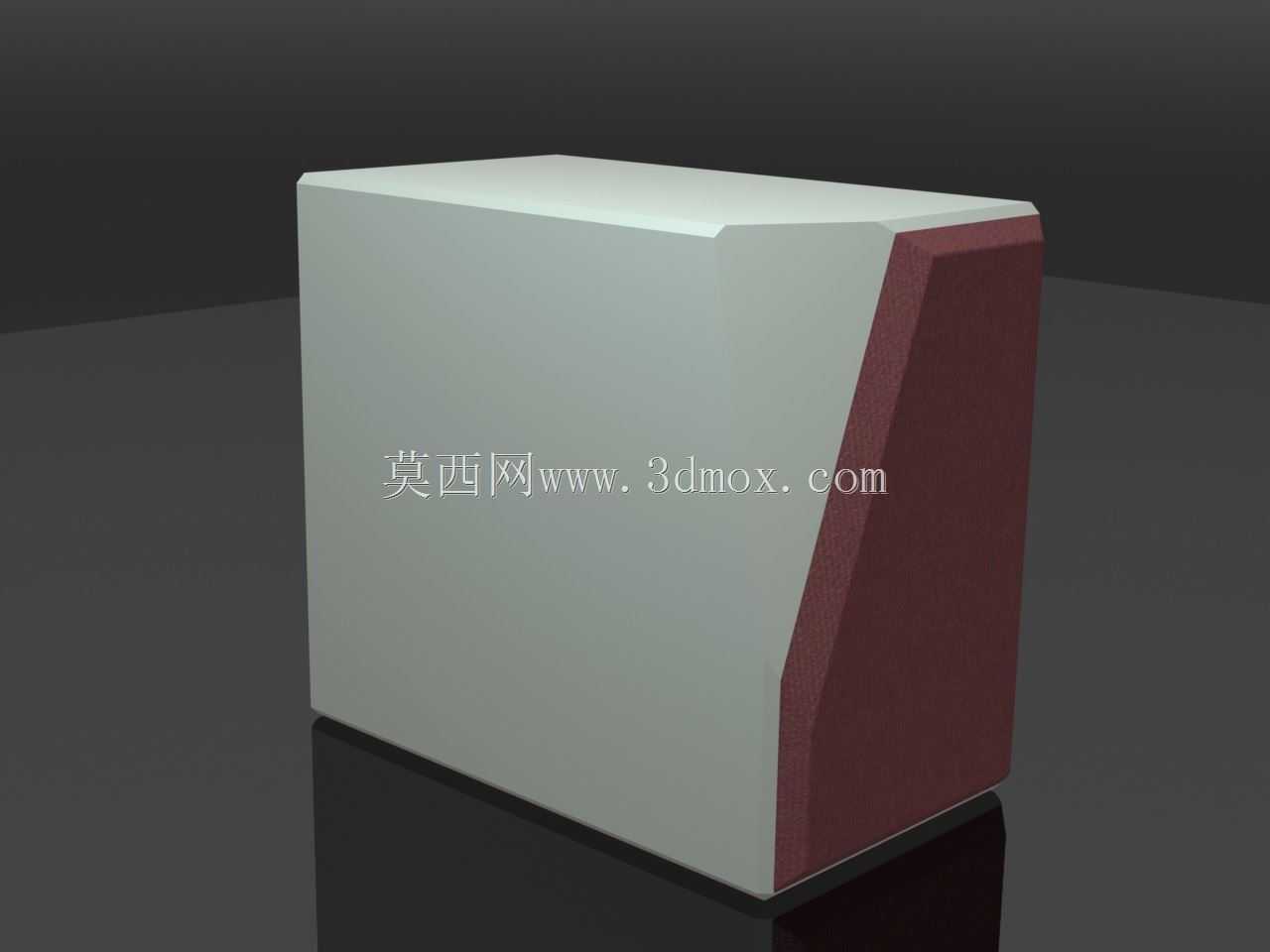

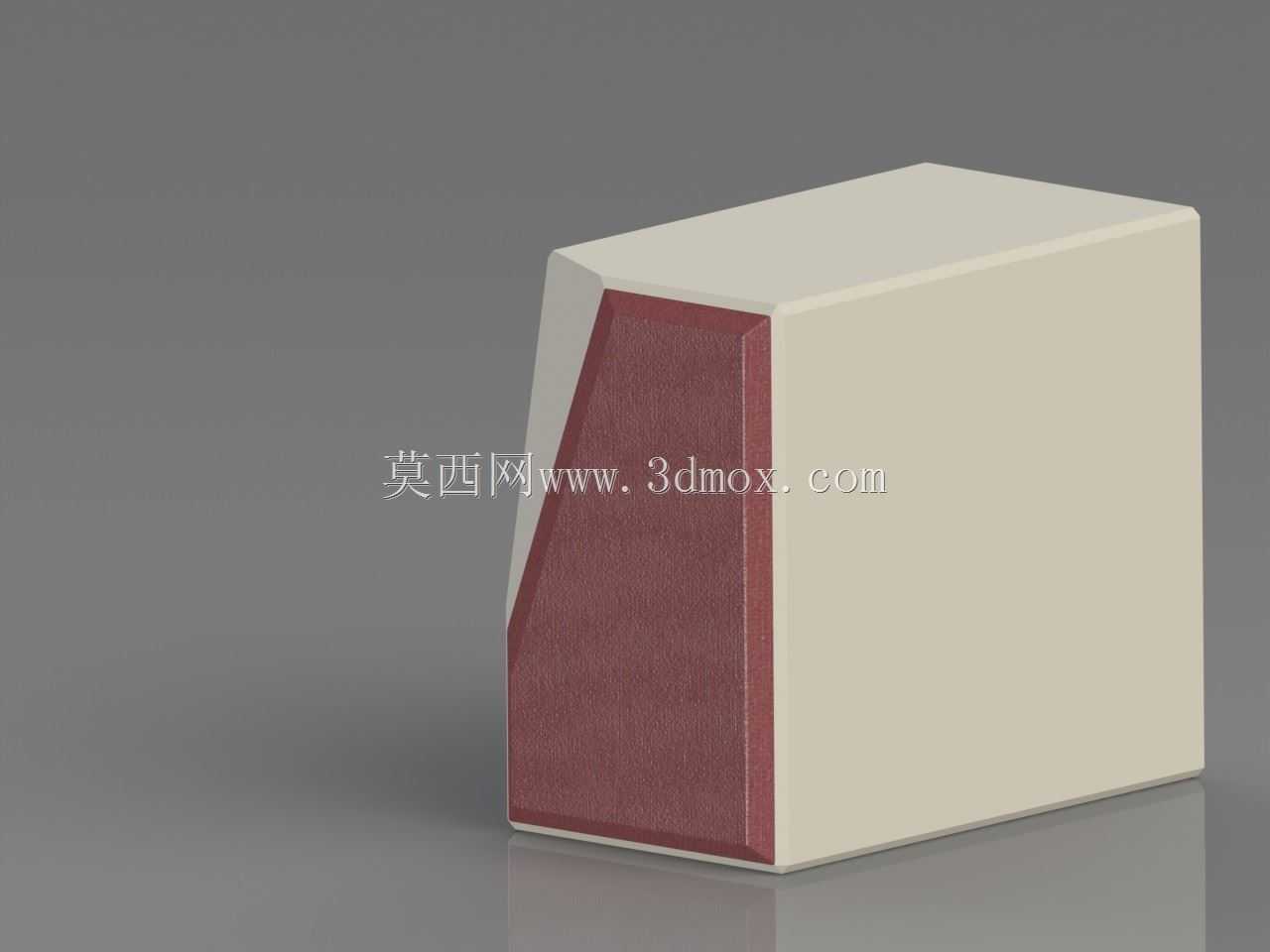

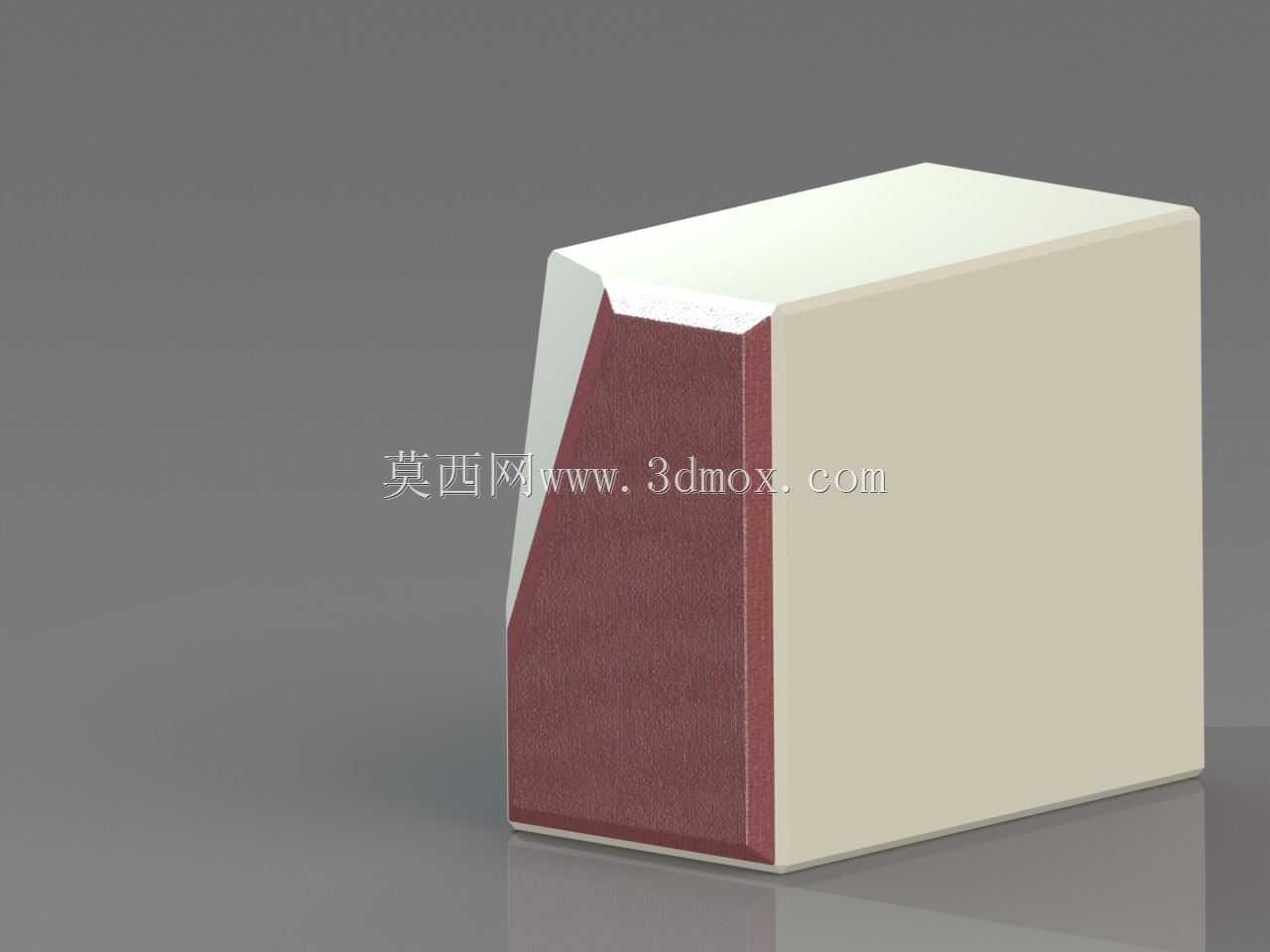

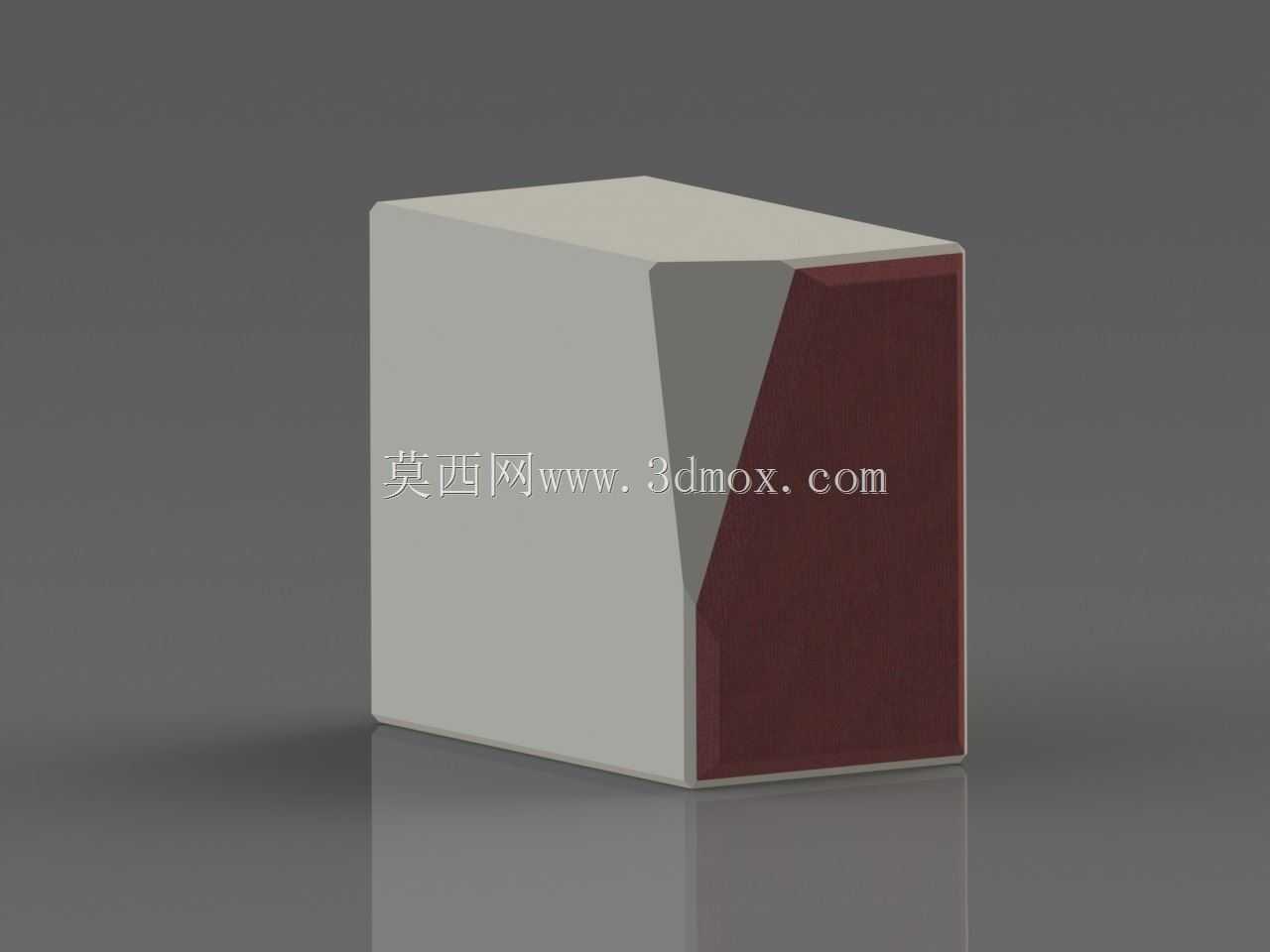

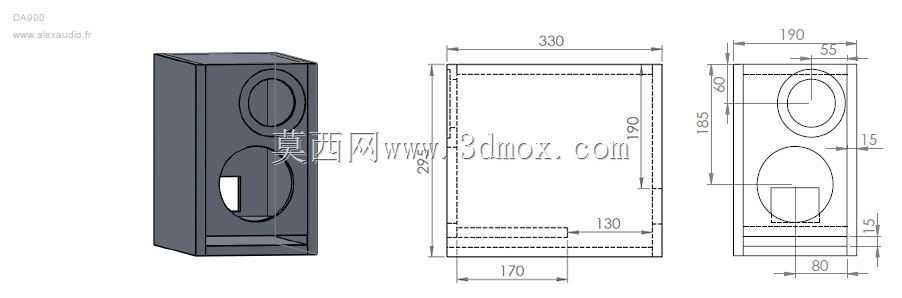

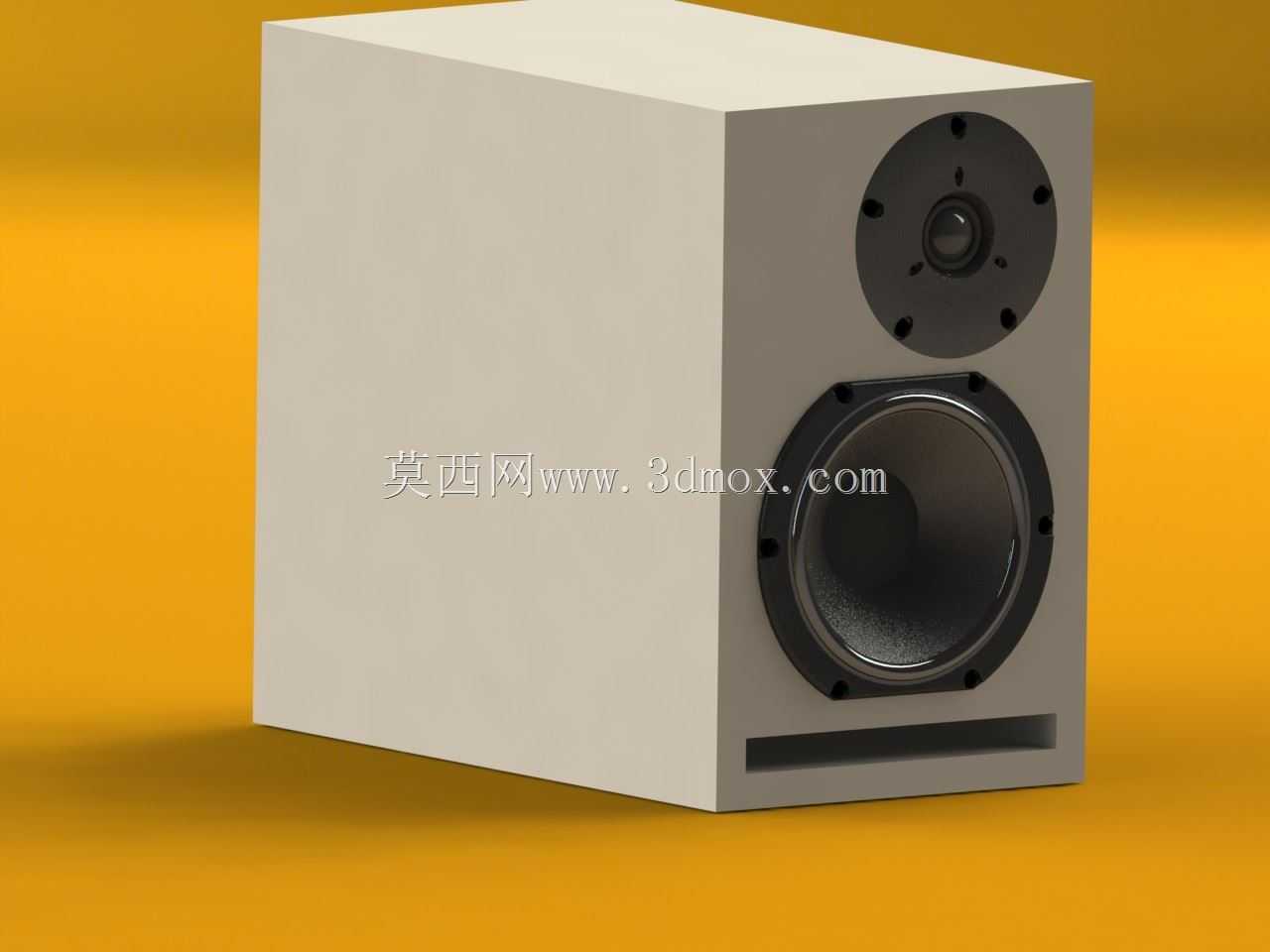

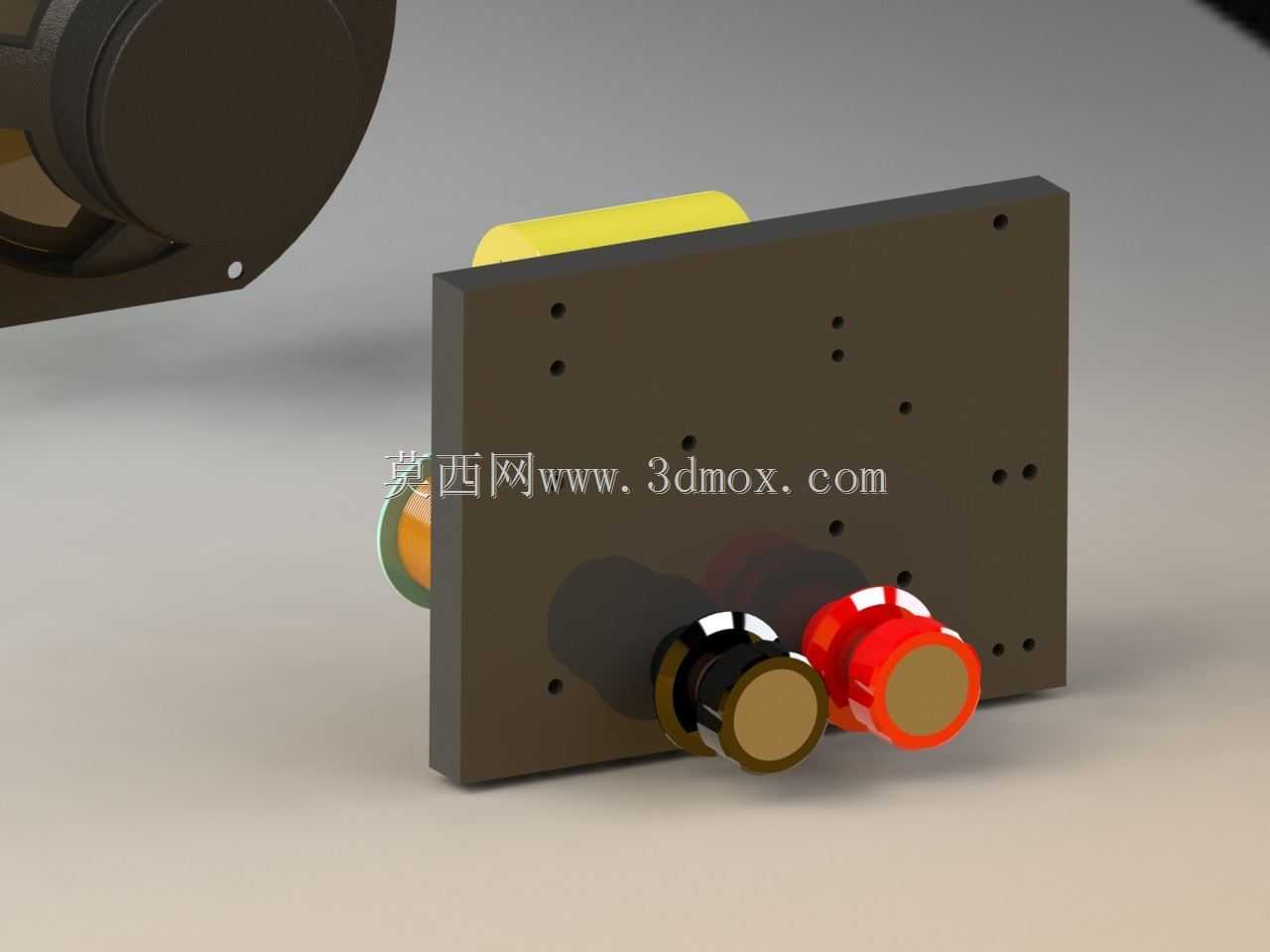

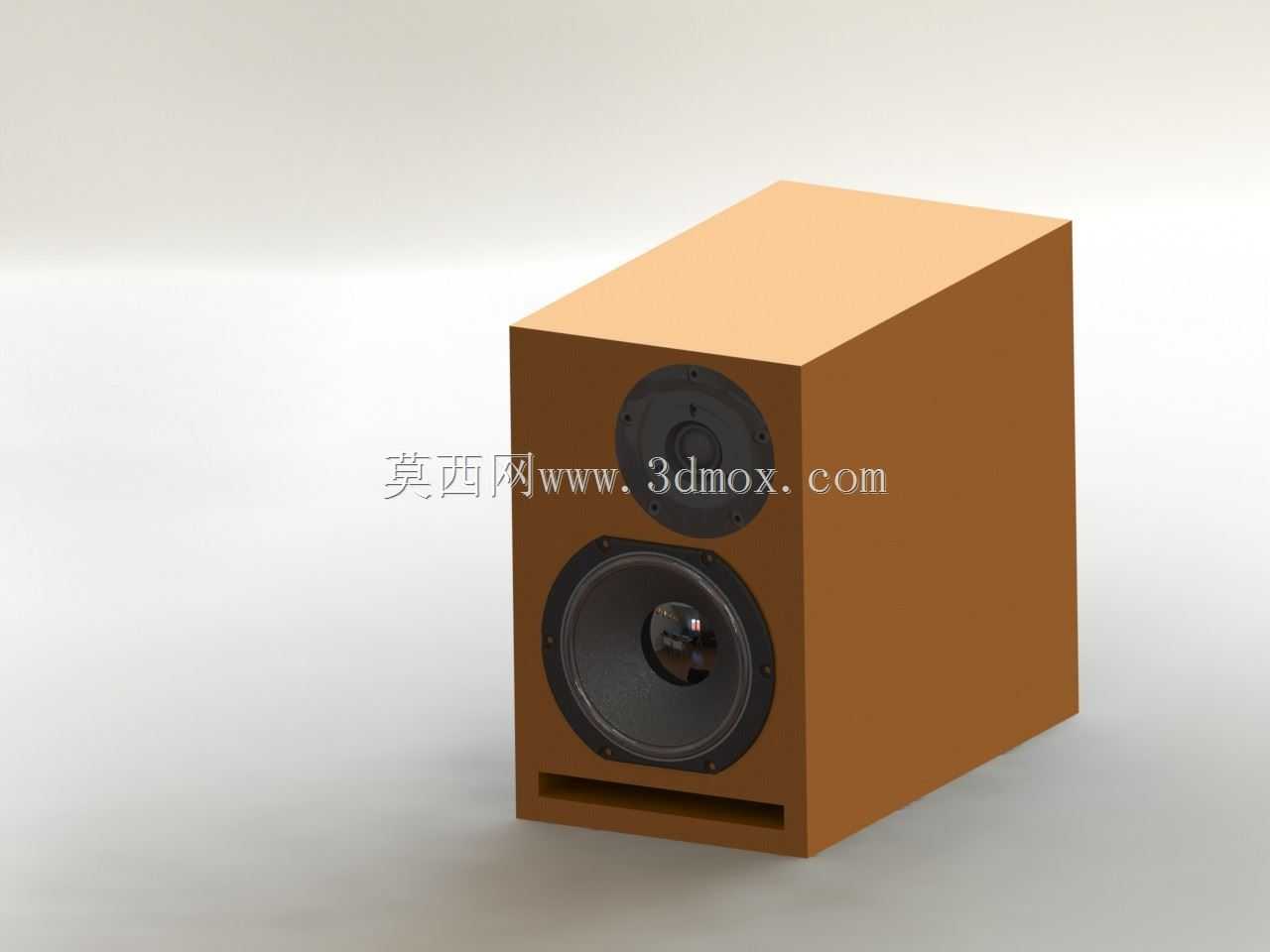

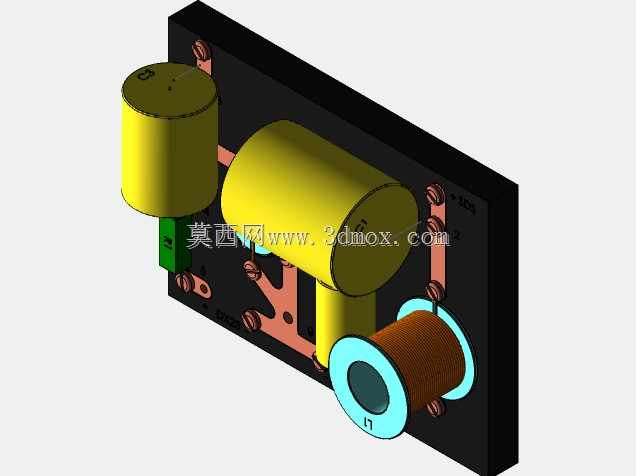

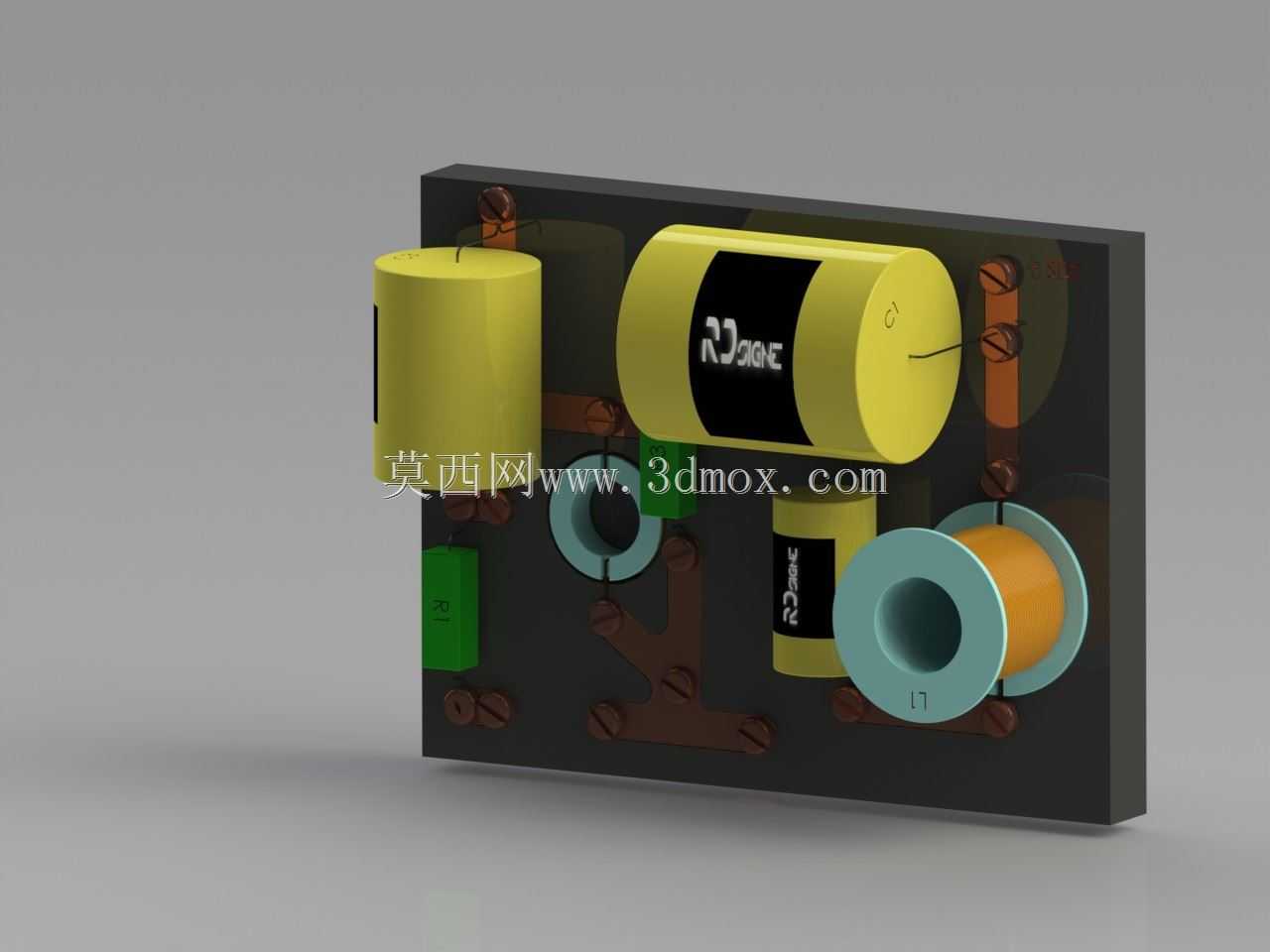

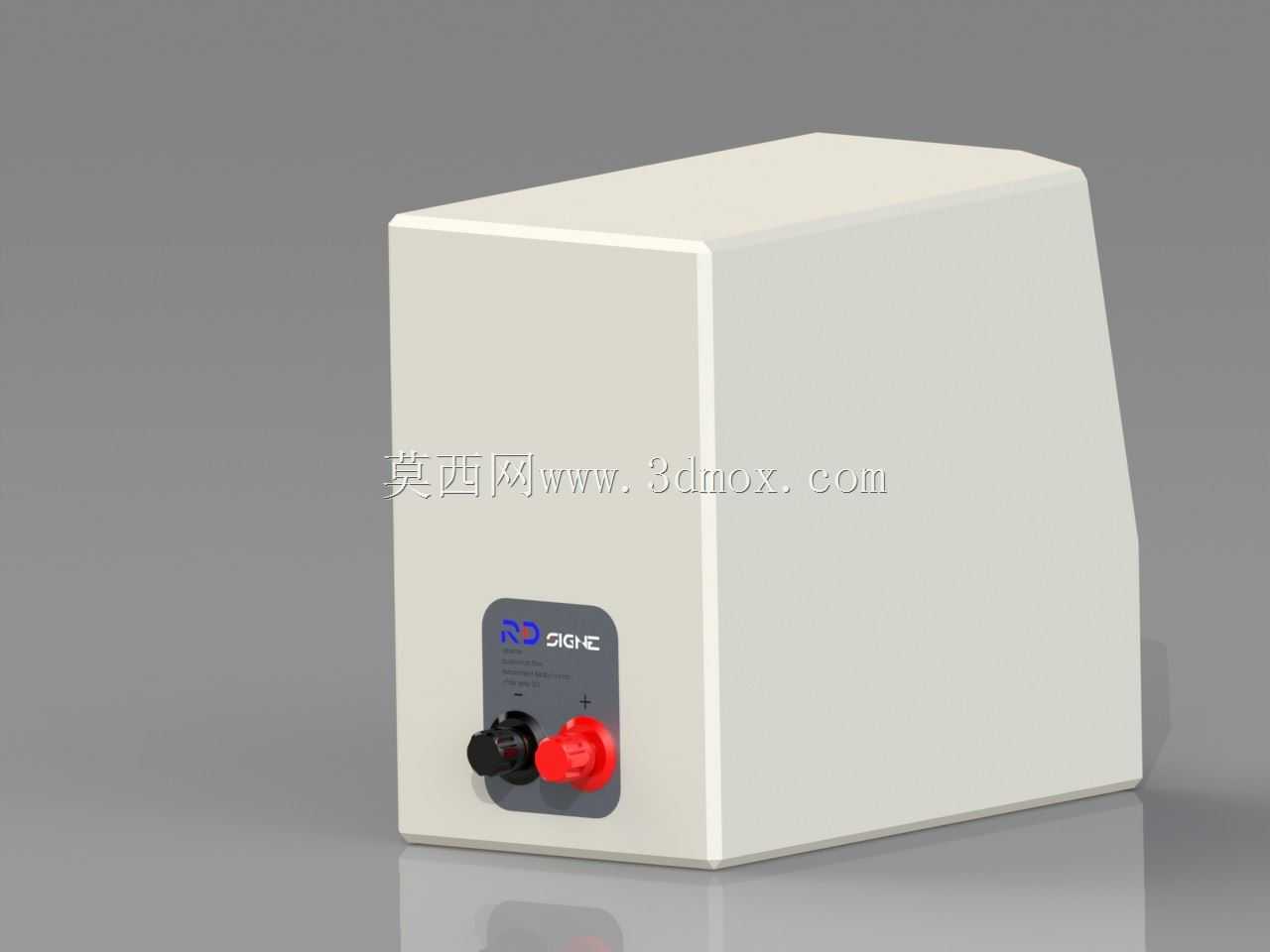

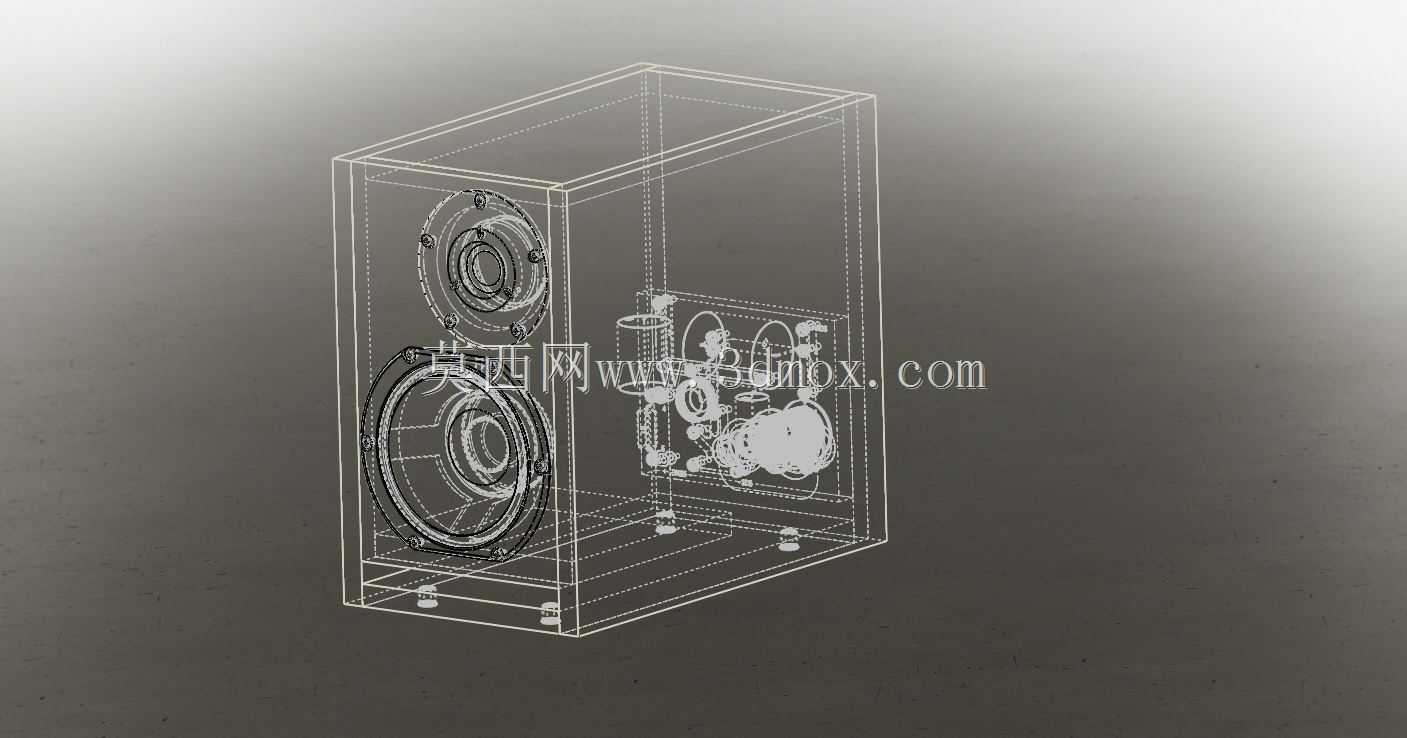

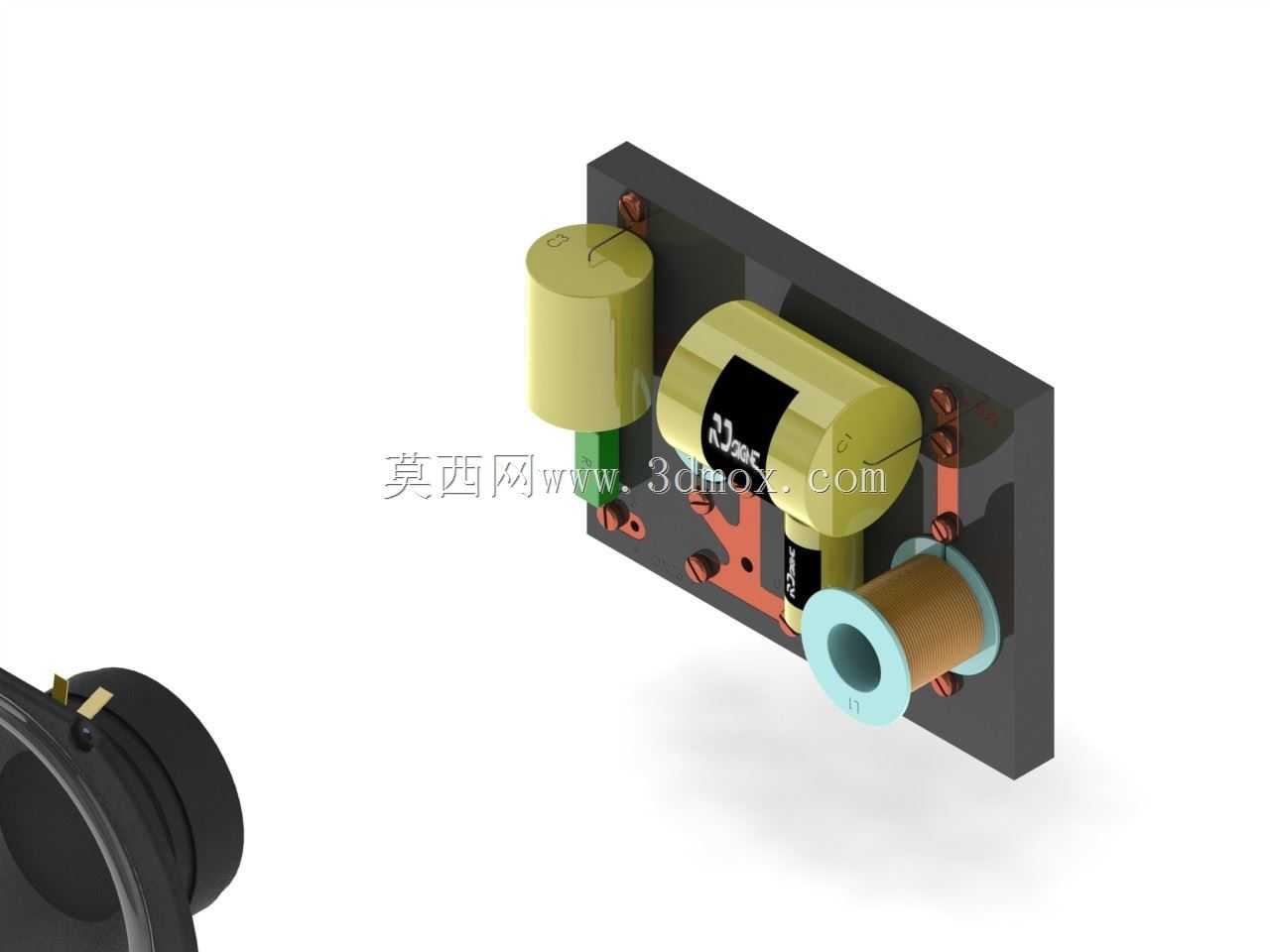

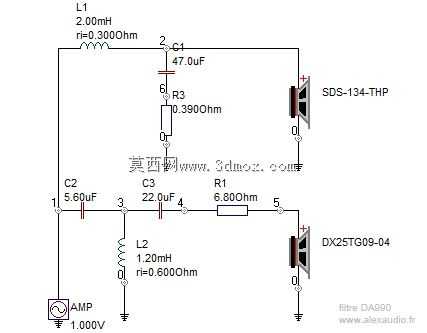

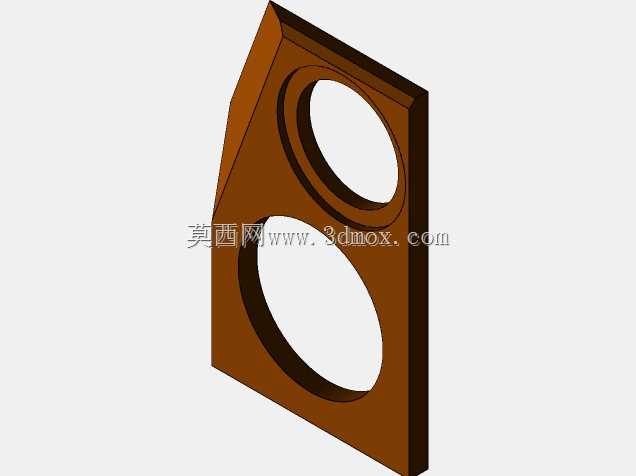

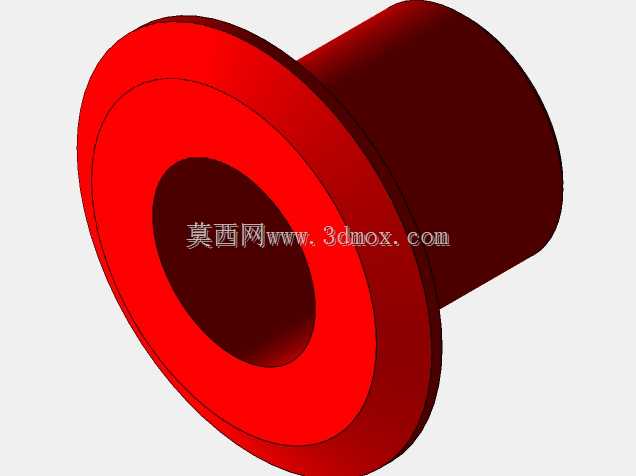

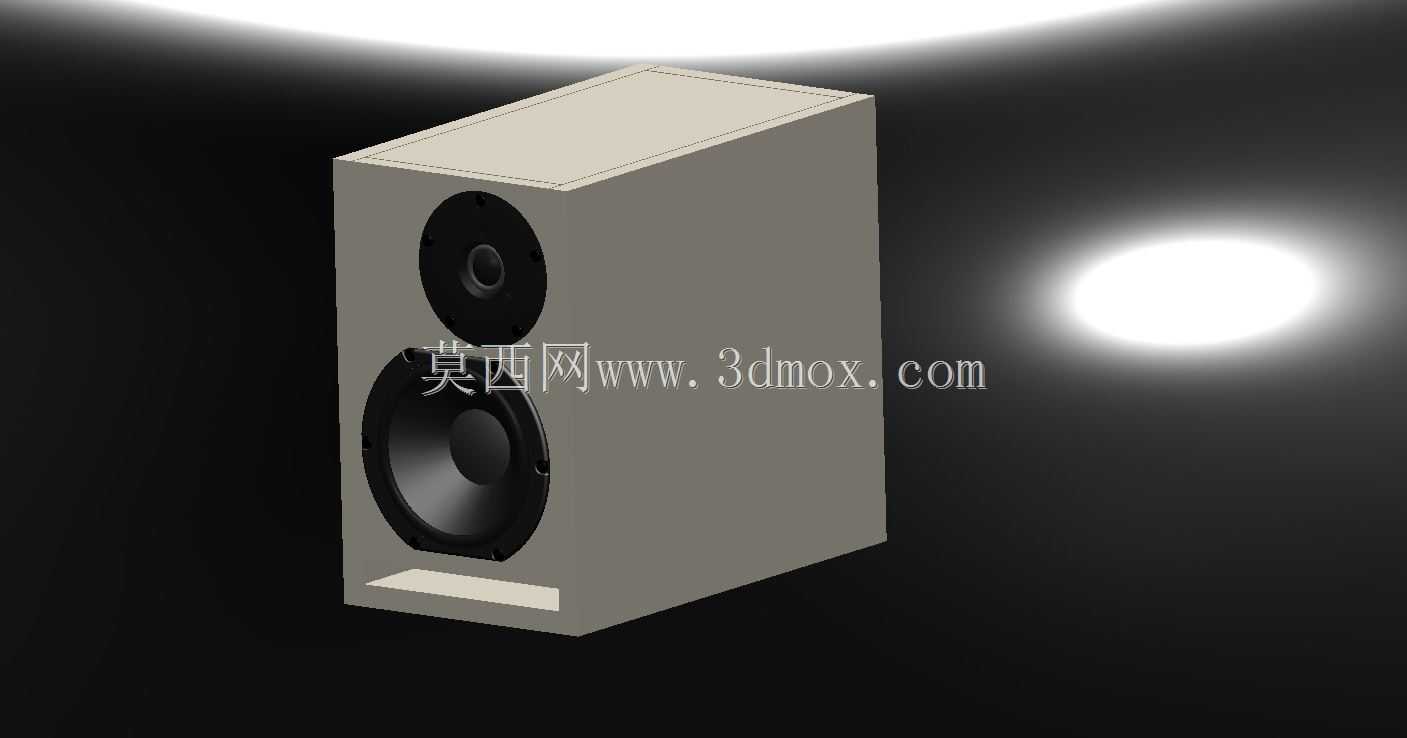

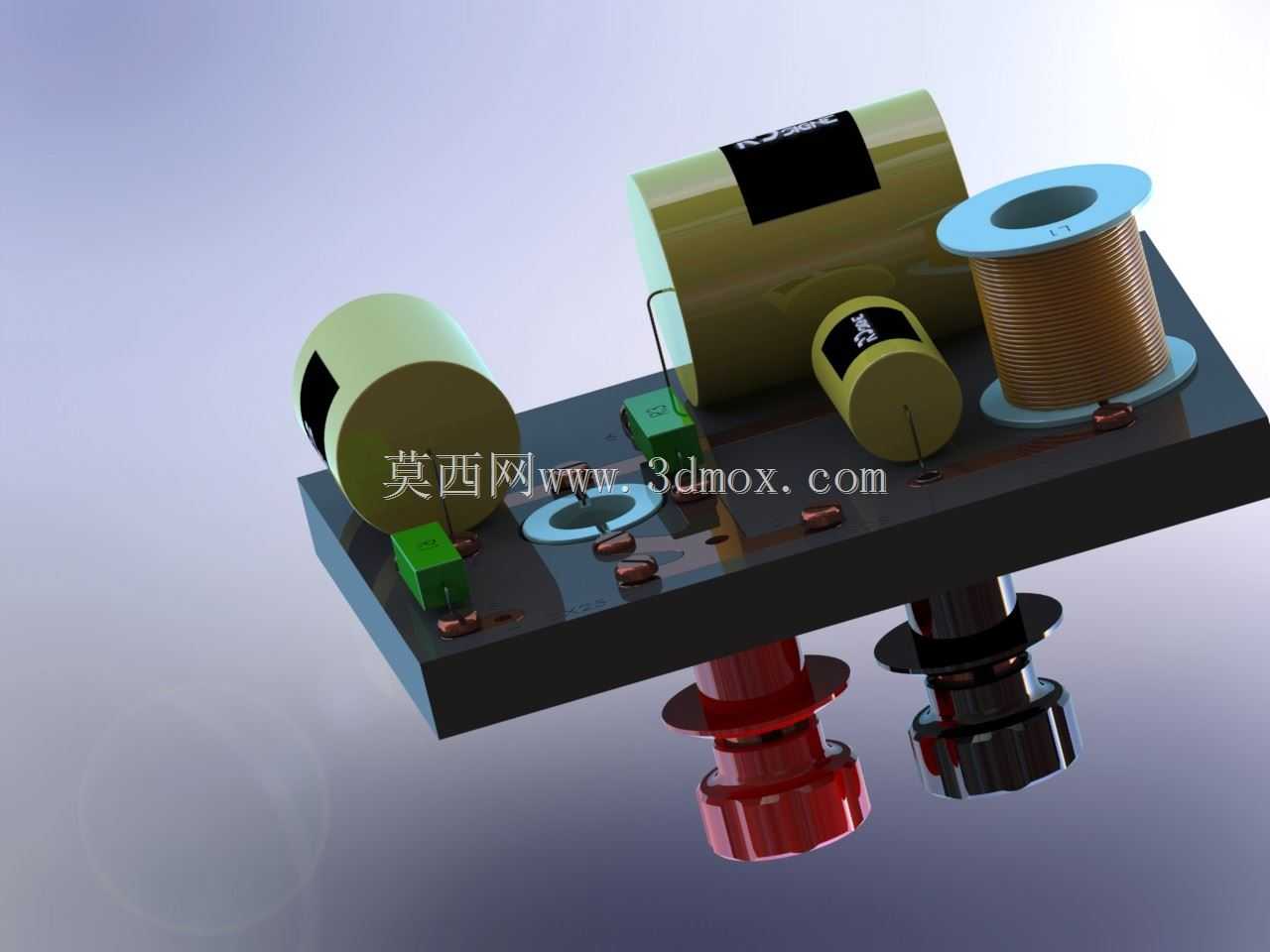

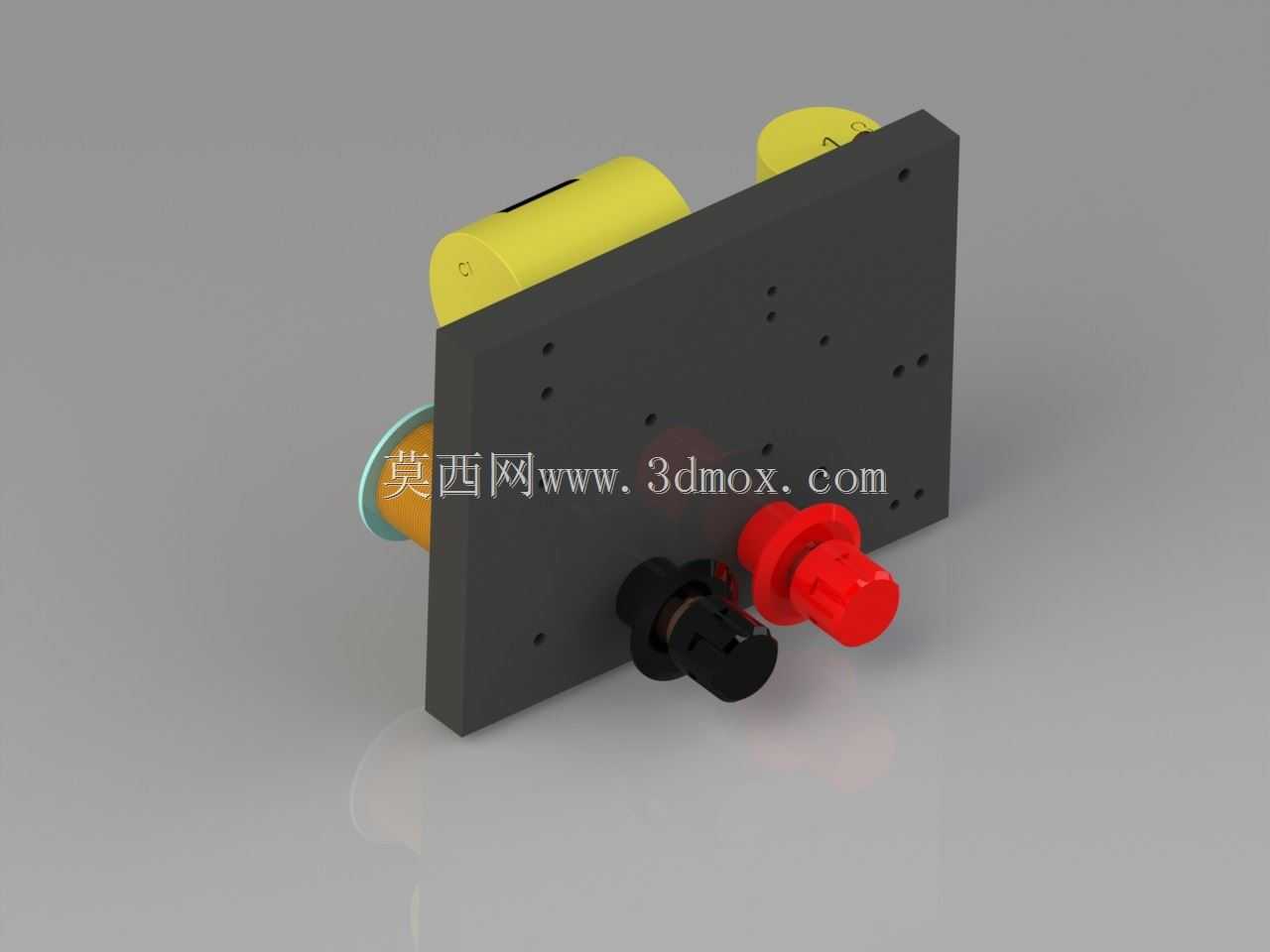

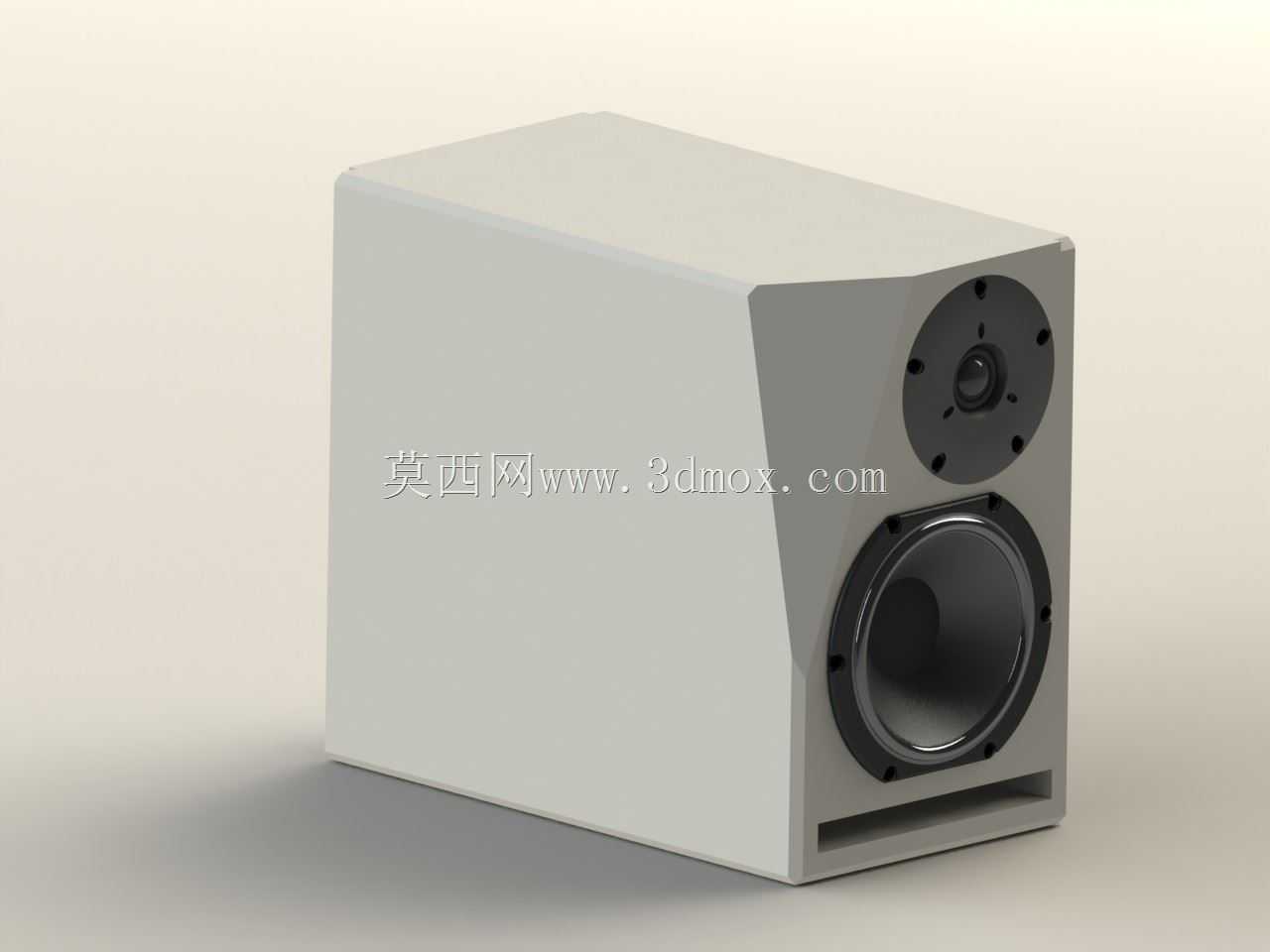

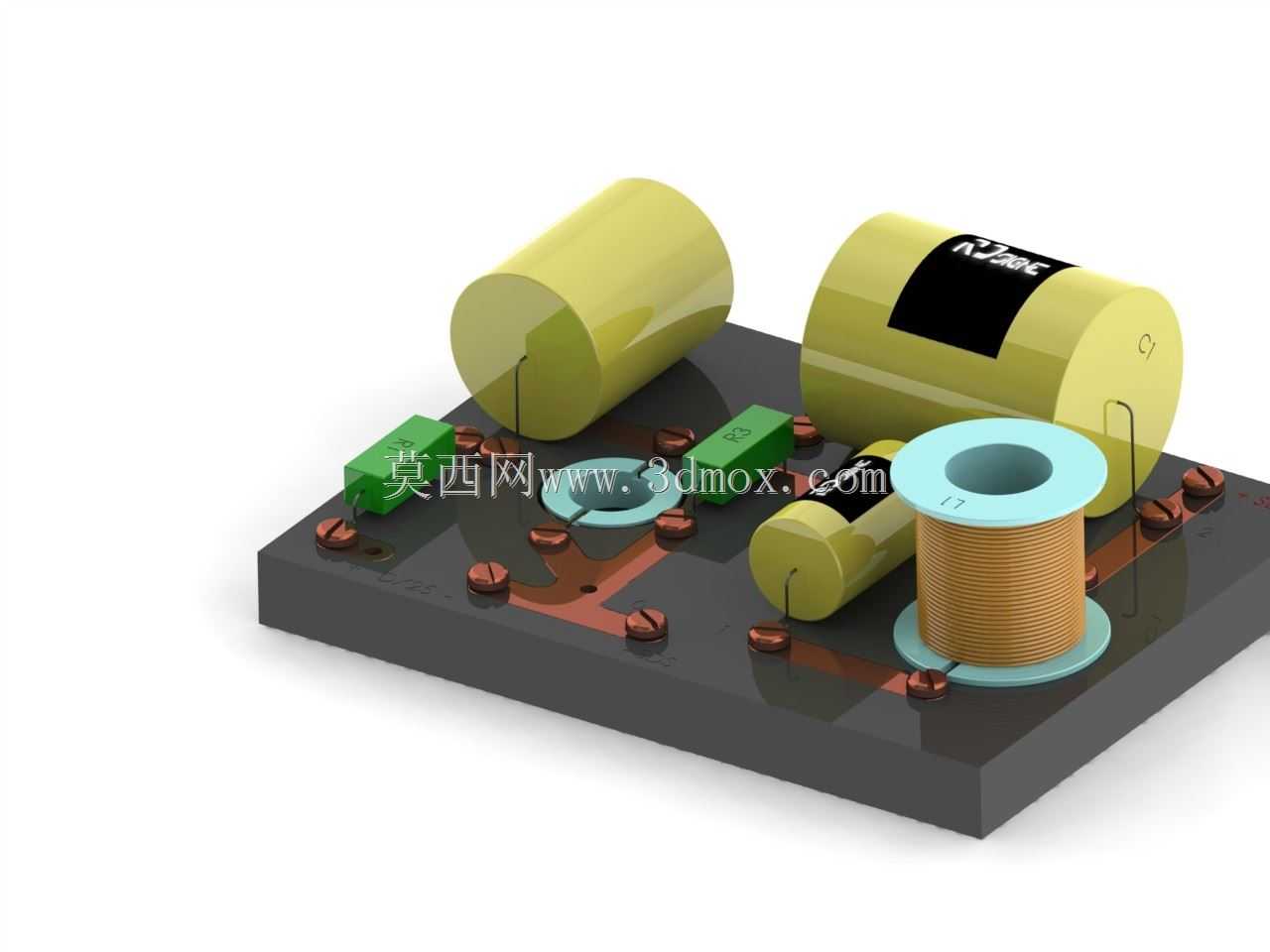

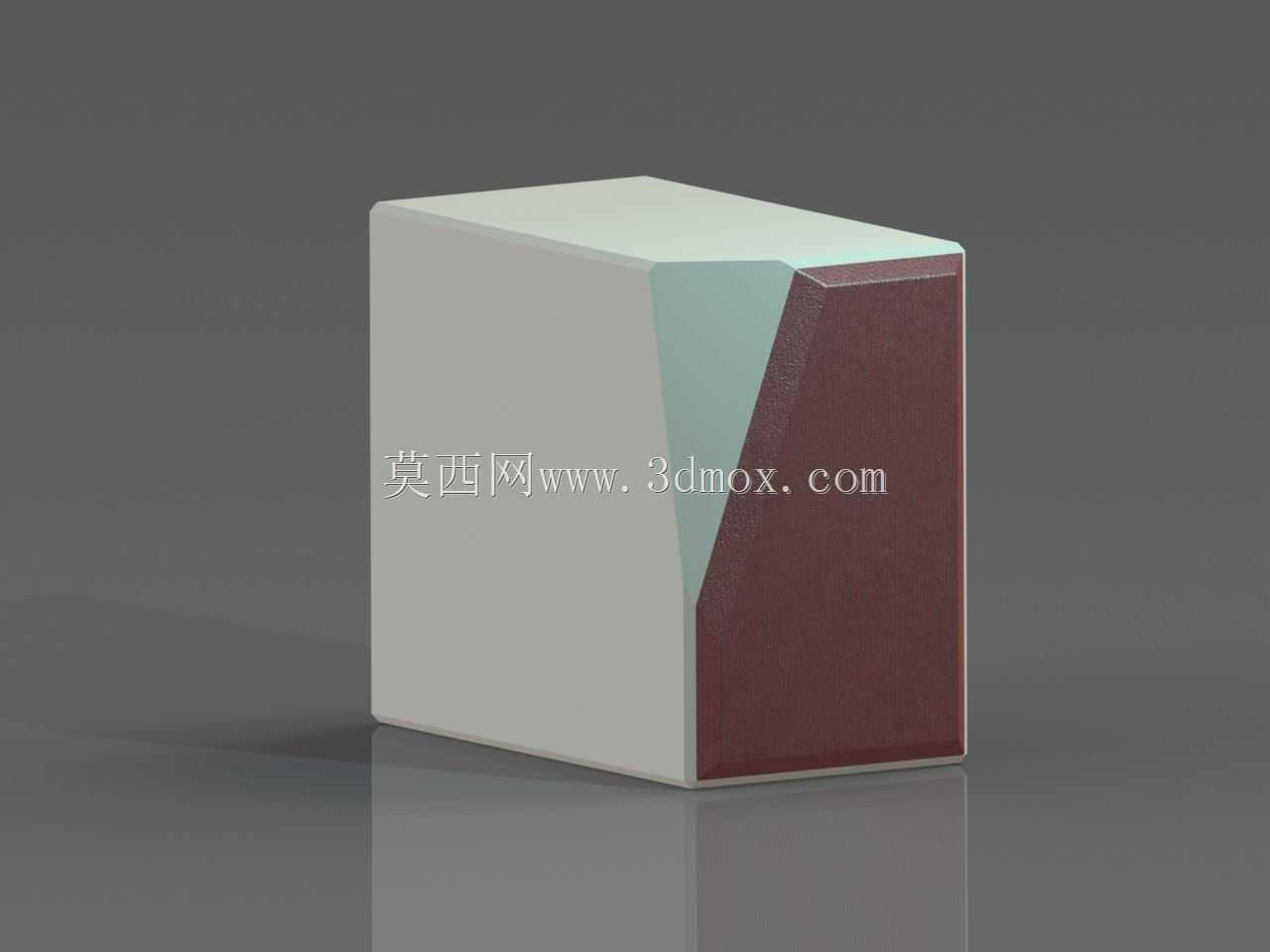

从线框视图能清晰看到这款双分频音箱的内部排布逻辑，这类小型DIY音箱常被用在桌面近场听音、小型工作室监听或是个人HiFi入门搭建场景，区别于量产商用音箱，DIY方案的结构设计会更侧重玩家自行组装的便利性，同时兼顾声学腔体的容积要求。设计阶段首先要匹配高低音单元的安装尺寸，图中可见高音单元位于箱体上部，低音单元布置在下部，两者的中心距经过测算，避免分频点附近的声干涉问题，箱体采用矩形密闭式结构，内部预留了分频器的安装空间，走线槽位沿着箱体侧壁布置，不会挤占腔体有效容积，也能避免线材晃动产生的异响。箱体的板材拼接处预留了榫卯卡位，玩家组装时不需要复杂的工装夹具，涂胶后即可快速定位，底部设计了四个减震脚垫的安装位，脚垫高度预留5mm间隙，既能隔绝桌面传递的振动，也能避免箱体底部直接摩擦桌面造成漆面损伤。从结构边界来看，箱体的长宽高比例避开了整数倍关系，减少内部驻波的产生，内壁预留了10mm的吸音棉粘贴厚度空间，不会因为贴附吸音棉导致单元安装深度不足。高音单元的安装沉台做了倒角处理，避免单元边缘的声波衍射，低音单元的安装孔位采用沉头设计，螺丝锁紧后表面平整，不会突出影响网罩的安装。分频器的固定位设计在箱体后部靠近接线柱的位置，缩短了接线柱到分频器、分频器到单元的走线长度，减少信号传输损耗，接线柱的开孔位置距离箱体底部有足够高度，插接音频线时不会被桌面干涉。这类DIY音箱的结构设计不需要开模，所有板材都可以通过常规的木工切割设备加工完成，孔位精度要求控制在0.5mm以内，保证单元安装的密封性，避免漏气影响低频响应。实际装配过程中，单元与箱体的接触面需要粘贴密封泡棉条，抵消板材加工的平面度误差，箱体所有拼接缝都需要做密封处理，保证腔体的气密性，这直接影响低频的下潜深度和力度表现。不同于量产音箱的一体化注塑结构，这种板式拼装结构的维修升级也很方便，玩家后续更换单元或者调整分频器参数时，只需要拆开背板即可操作，不需要破坏箱体主体结构。
