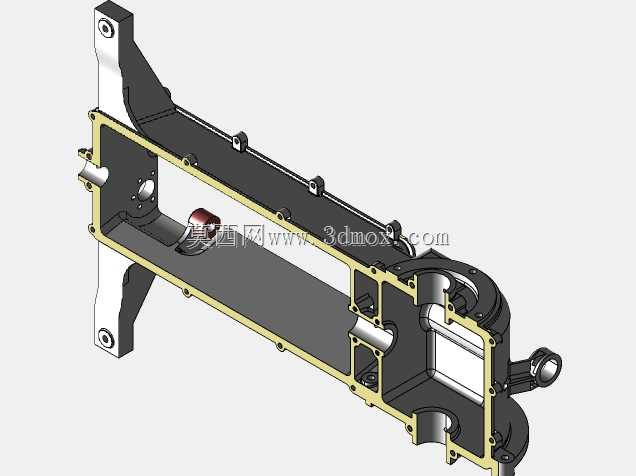

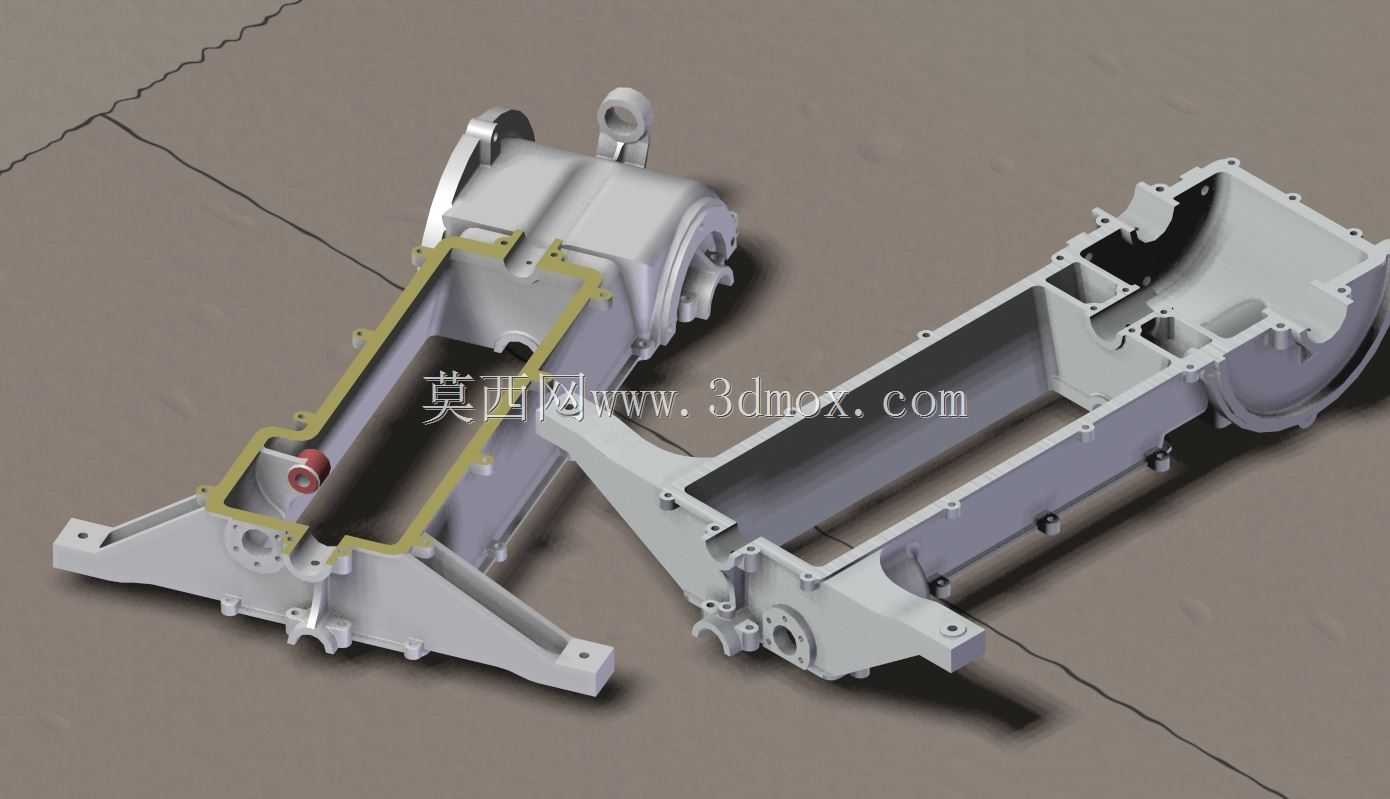

这类中间壳体主要应用于重型工程机械设备的动力传输路径中,布置在发动机输出端与行走驱动桥之间的传动段,承担动力分流、传动构件承载以及外部附属部件安装基座的多重作用。从结构设计来看,壳体采用分体式对合结构,结合面沿传动轴线纵向布置,密封槽沿结合面轮廓连续加工,可适配成型密封胶或者定制密封垫实现腔体密封,避免内部传动润滑油泄漏,同时阻挡外部施工场景中的泥沙、粉尘侵入腔体损伤传动齿轮与轴承。壳体下部的一体化支脚结构直接对接设备车架的安装位,安装孔位按照车架主梁的间距做了匹配设计,支脚与腔体主体之间设置了多道加强筋,在设备行驶、作业产生剧烈振动时,可分散安装点的应力集中,避免壳体根部出现疲劳开裂。腔体内部预留了多级齿轮传动的安装空间,轴承座孔位按照同轴度、圆柱度的高精度加工要求设计,不同孔径的轴承位之间设置了挡圈槽与润滑油道开孔,可保证传动组件装配后齿轮啮合间隙符合设计要求,同时让润滑油在腔体内循环时能够充分覆盖各个轴承与齿轮啮合面,降低长时间重载作业下的构件磨损。壳体上部预留的吊耳结构,可满足车间装配、现场维修时的吊装需求,吊耳的承载能力按照整个传动段总成的重量做了冗余设计,吊装时不会出现局部变形。侧面的多个凸台结构分别用于安装转速传感器、油管接头、通气塞等附属部件,凸台的加工面平面度满足密封件安装要求,避免出现漏油、传感器安装定位不准的问题。在设计这类壳体时,需要优先考虑传动组件的装配工艺性,对合结构的设计可让内部齿轮、轴、轴承的装配无需从单侧孔位强行压入,降低装配难度,同时也方便后期维护时拆解检查内部构件,无需将整个传动总成从车架上完全拆下即可完成部分故障排查。壳体的壁厚根据不同位置的受力情况做了差异化设计,承载轴承座、安装支脚位置的壁厚更大,非承载的腔体侧壁适当减薄,在保证整体结构强度满足重载作业要求的前提下,尽可能控制构件自重,降低设备整体的簧下质量,提升设备在非铺装路面行驶时的稳定性。
