便携式提手环形散热扩展壳体结构

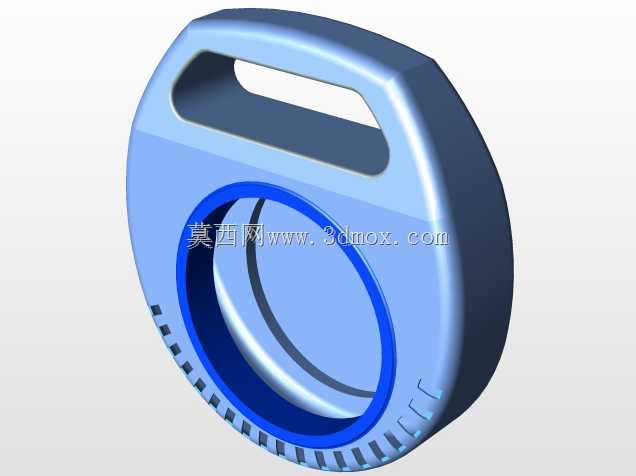

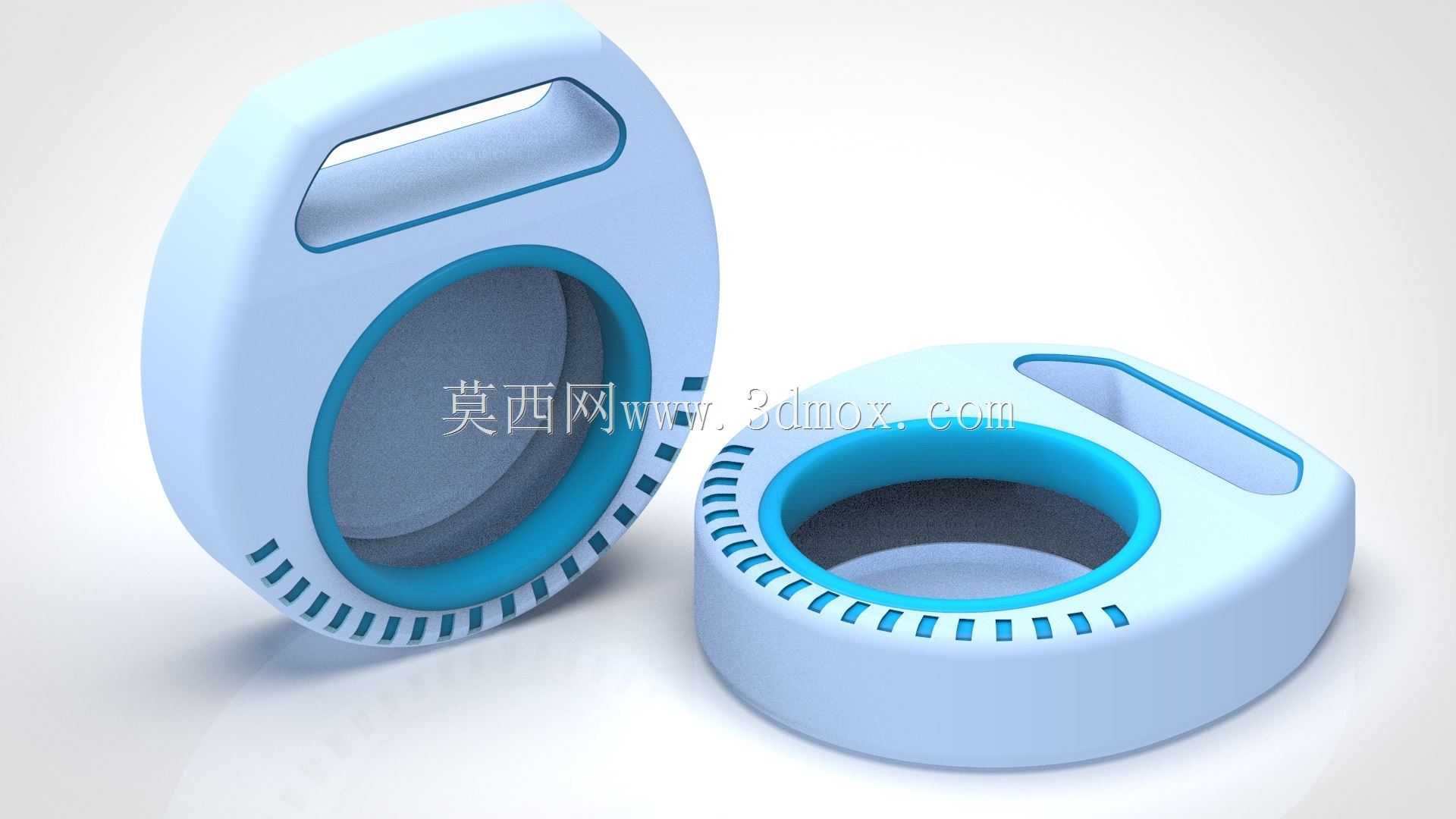

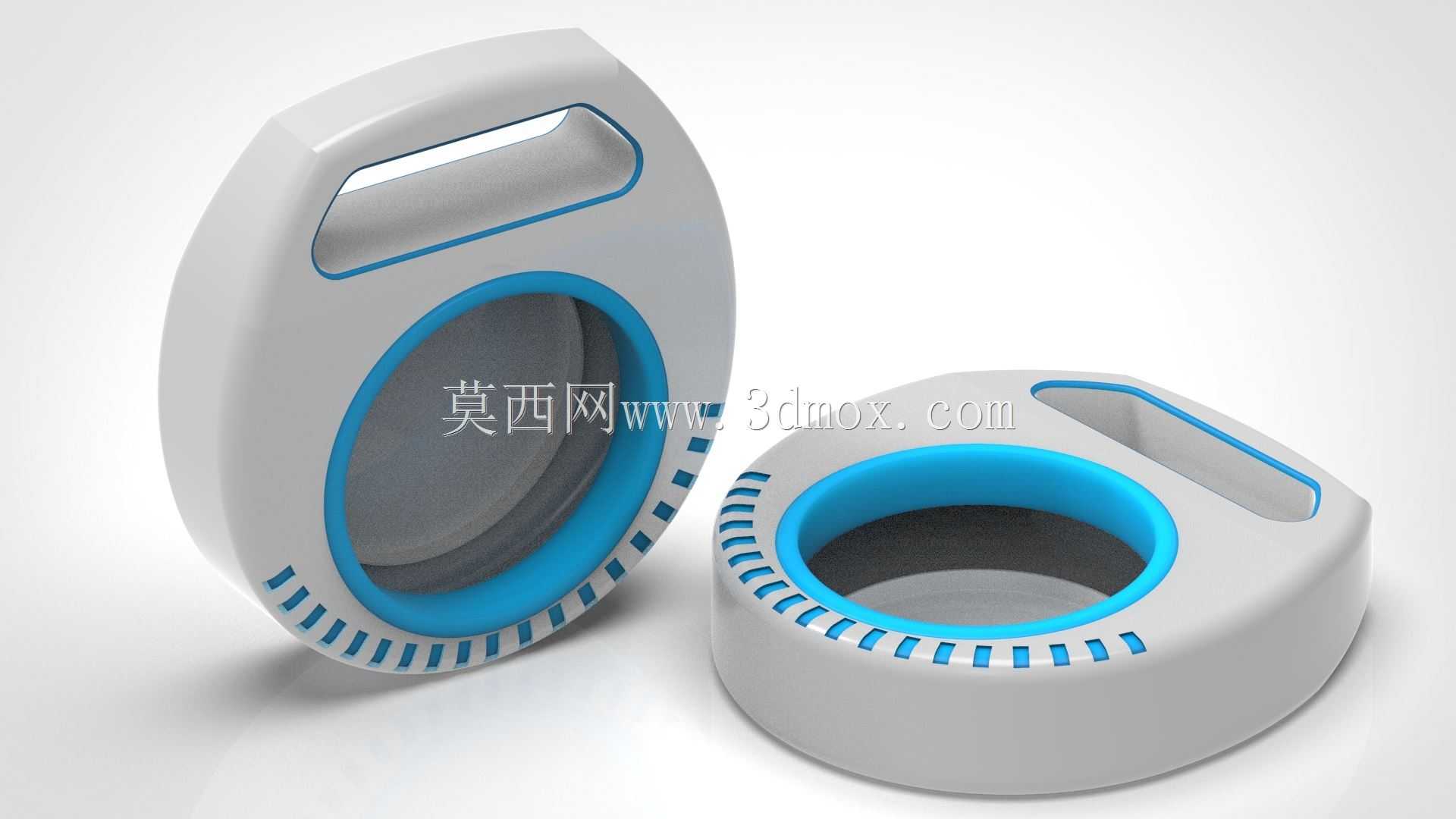

这款带提手的环形壳体结构，常作为小型便携电子、检测类设备的功能扩展承载件使用，在户外手持检测、随身小型功能模块拓展场景中适配性极强，既可以作为独立功能模块的防护外壳，也能作为主机外接功能单元的扩展载体，满足设备功能叠加时的结构承载与防护需求。从功能特性来看，壳体采用浅蓝主色调搭配亮蓝色功能区撞色，顶部一体化成型的内凹提手完全贴合人手握持弧度，提手边缘做了R2.5的圆角过渡，长时间单手握持不会产生硌手的压痕，提手内侧的内凹深度控制在18mm，成年人四指可完全穿入握持，单手提携时的受力点均匀分布在掌根与四指区域，大幅降低长时间携带的疲劳感。壳体正面的环形内凹区域为功能模块安装位，内凹深度12mm，环形侧壁做了1.5mm的均匀壁厚设计，可嵌入直径85mm以内的圆形功能模组，无论是散热风扇、传感单元还是扩音模块都能稳定卡合，环形边缘的一圈等距矩形通槽为散热风道结构，槽宽2mm、槽深6mm，沿环形周向均匀排布36个，可在功能模块工作时形成贯通的对流风道，将模块工作产生的热量快速导出，避免密闭壳体内积热导致的元器件性能衰减。设计阶段优先考虑了手持使用的抗跌落性能，壳体整体外轮廓做了全周R8圆角处理，跌落时可通过圆弧面分散冲击力，避免直角位置应力集中导致的壳体开裂，壳体壁厚从边缘到安装位逐步过渡，非受力区域壁厚控制在2mm，安装位与提手连接位置壁厚加厚至3.2mm，在控制整体重量的前提下保证结构强度，整体重量可控制在120g以内，不会给随身携行增加额外负担。安装边界方面，壳体背部预留了4个M2的螺丝安装柱，柱高5mm，可直接与主机扩展接口的安装位通过螺丝锁附，安装柱位置做了0.5mm的定位凸台，装配时可快速对位，避免安装错位，壳体与主机贴合的接触面做了0.3mm的内凹止口，装配后可形成简单的迷宫密封结构，阻挡日常使用中的灰尘与泼溅水滴进入连接缝隙。环形安装位的底部预留了走线槽，槽宽4mm，功能模块的连接线可通过走线槽引至背部的接口位置，不会出现线材挤压、弯折断裂的问题。壳体采用注塑成型工艺设计，所有拔模角度控制在1.5°，内外壁无倒扣结构，无需复杂的抽芯滑块即可完成注塑生产，可有效降低量产阶段的模具成本，提手与主体连接位置做了渐变过渡的加强筋，筋厚1.2mm，既不会在壳体表面产生缩痕，也能提升提手与主体的连接强度，承受5kg以内的垂直拉力不会出现断裂变形。
