Bajaj脉冲星摩托车后减震器总成结构

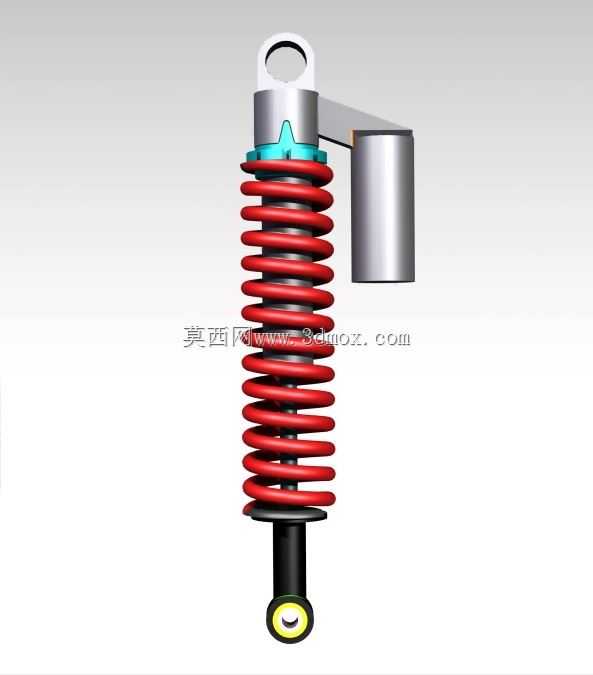

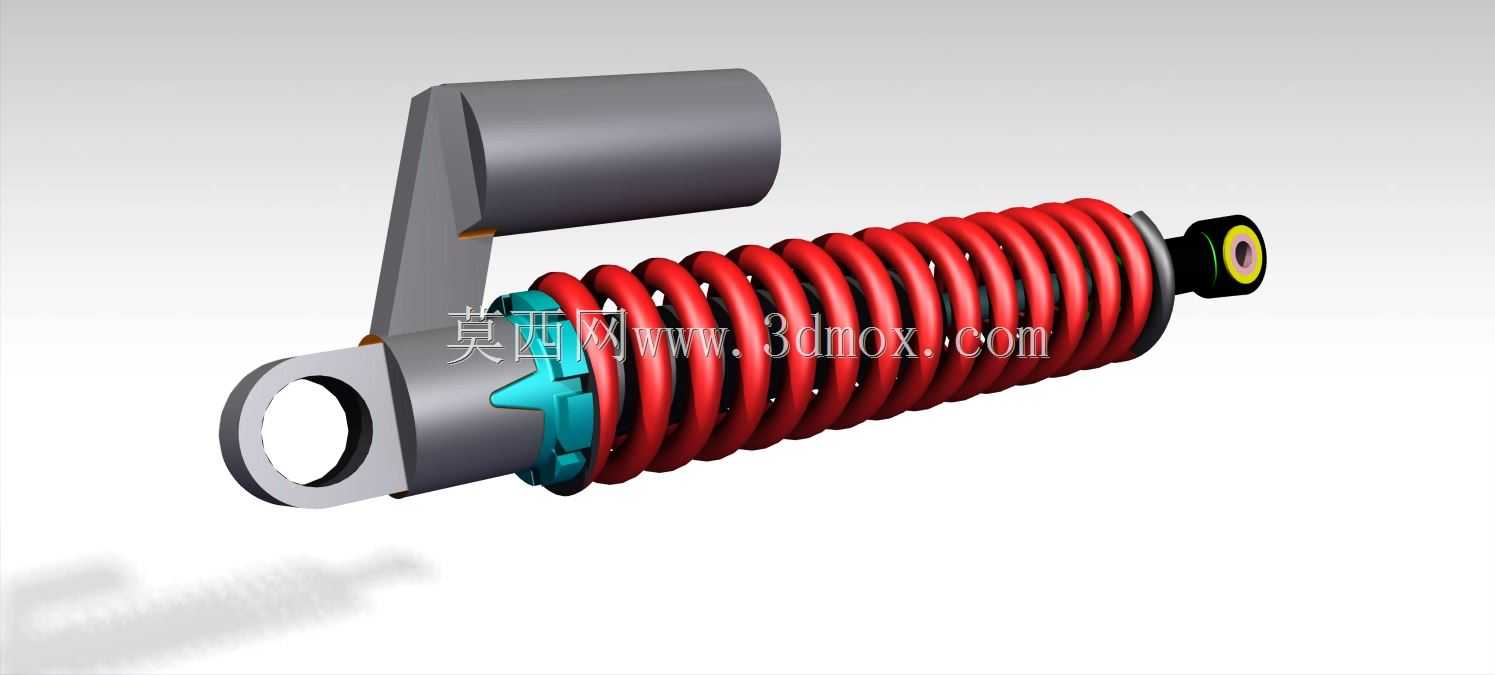

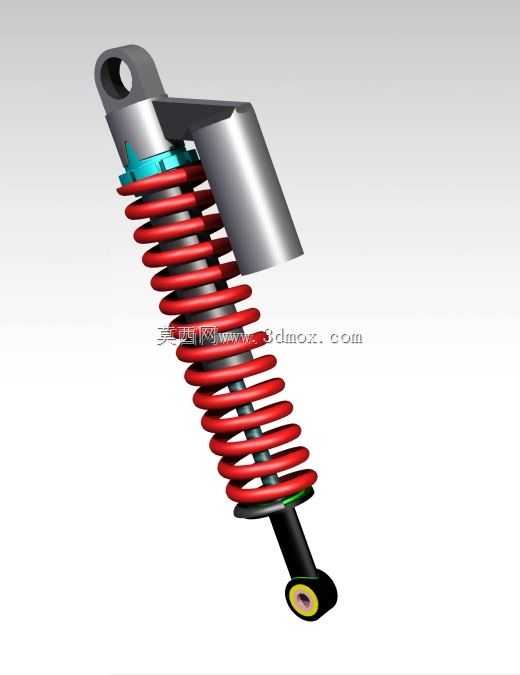

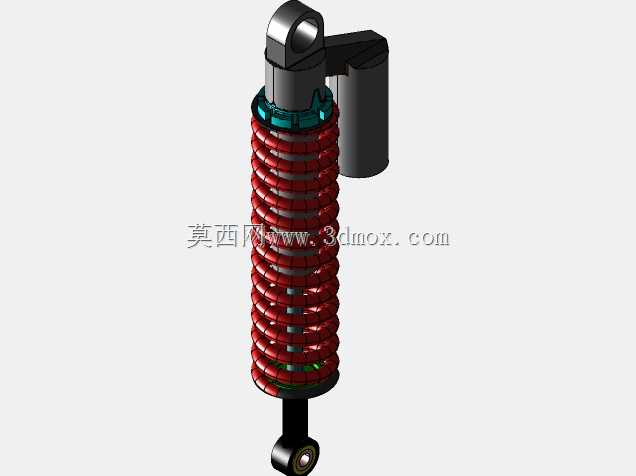

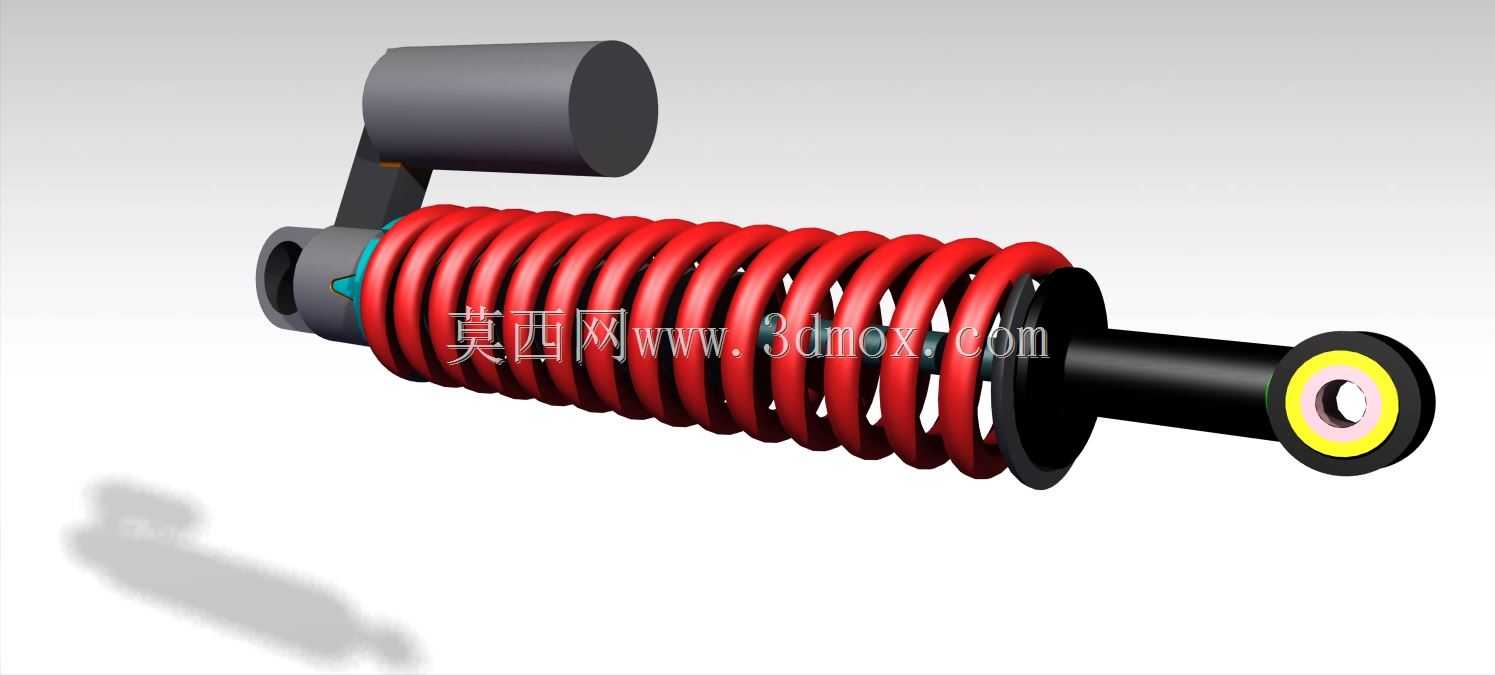

这套后减震器总成主要适配Bajaj脉冲星系列两轮摩托车，作为后悬挂系统的核心承载部件，直接承担车架与后轮摇臂之间的动力传递、震动过滤功能，日常行驶中需要反复承受路面颠簸带来的冲击载荷，既要缓冲坑洼路面传递的竖向冲击力，也要抑制弹簧吸震后往复弹跳的余震，保证后轮与路面的贴合度，避免行驶过程中出现车轮跳离地面导致的抓地力丧失问题，同时兼顾骑行过程中的乘坐舒适性，避免刚性冲击直接传递到车架与驾乘人员身上。从结构设计来看，总成采用螺旋弹簧与阻尼筒同轴集成的布局，侧置的安装支架直接对接车架侧挂安装点，下端吊耳结构对接后摇臂铰接位，这种侧挂式布局相比传统中置减震能预留更多后轮与传动部件的布置空间，适配小排量跨骑摩托车的紧凑车架布局。螺旋弹簧采用等节距圆柱螺旋结构，表面做红色防护涂装，既可以抵御日常行驶中的泥水侵蚀，也能通过颜色区分弹簧刚度等级，弹簧两端的支撑座做了限位翻边结构，避免弹簧在大行程压缩过程中出现侧向滑脱的问题。阻尼筒内部集成液压阻尼结构，上端的储液腔可以容纳阻尼油往复流动，在减震器压缩与伸张行程中，阻尼油通过阀组的节流作用产生阻尼力，将冲击产生的动能转化为热能散发，避免弹簧持续往复震荡。安装边界方面，下端铰接孔为标准圆形衬套安装位，孔径适配常规摩托车后摇臂连接螺栓尺寸，上端侧支架的安装面贴合车架对应安装座的平面，安装后减震器的工作行程覆盖摩托车满载状态下的极限压缩量与空载状态下的伸张量，不会出现行程打底或者拉伸脱开的问题。设计过程中需要重点考虑弹簧刚度与阻尼阀系的匹配，刚度过高会导致减震偏硬，颠簸路面冲击直接传递到车架，刚度过低则会导致重载状态下减震行程打底，阻尼过大则会让减震反应迟钝，过小则无法抑制弹簧弹跳，这套总成的参数匹配偏向日常通勤使用场景，兼顾铺装路面的舒适性与非铺装路面的抗冲击能力，结构上所有铰接位置都预留了衬套安装空间，可以通过橡胶衬套过滤高频小幅震动，减少金属部件之间的硬接触磨损，延长部件的整体使用寿命。
