浸入式机床冷却循环泵结构设计

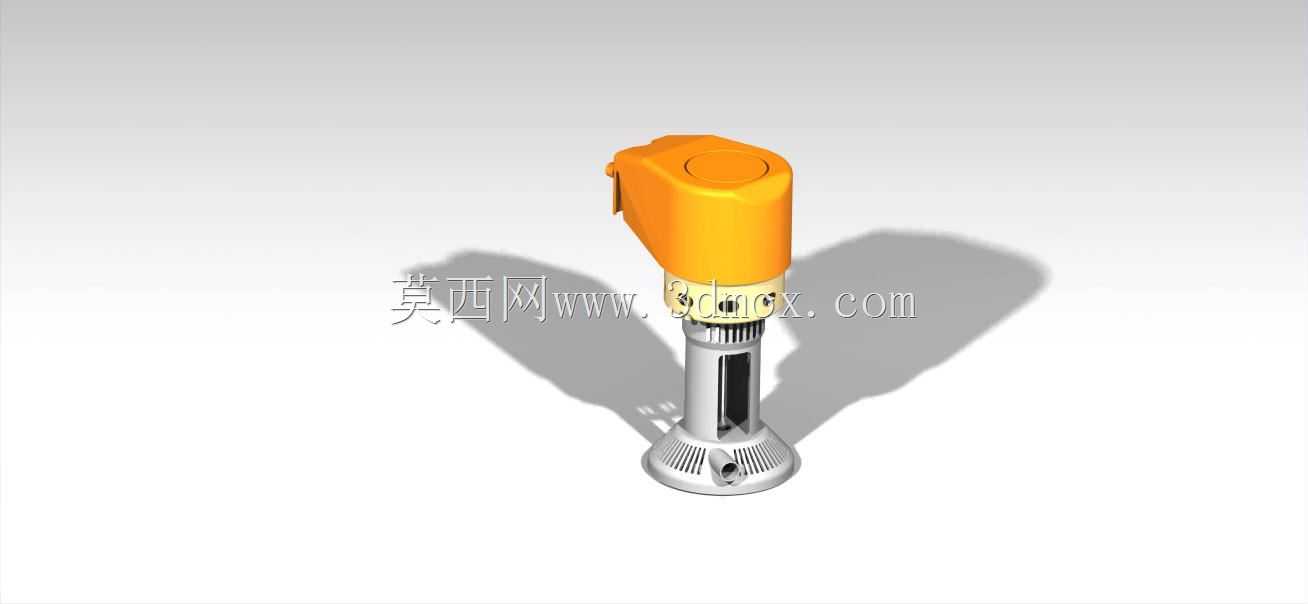

在金属切削加工的现场工况里，切削区域的温度控制直接决定刀具寿命与工件加工精度，这款浸入式冷却循环泵就是为机床冷却系统量身打造的核心输送部件。从实际安装场景来看，该泵采用立式浸入式安装结构，下部泵体段可直接置入机床冷却水箱的液面以下，无需额外搭建复杂的进水管路，上部驱动段完全露出液面，避免电机绕组接触切削液引发绝缘故障，安装边界适配绝大多数中小型数控车床、铣床、磨床的标准水箱开孔尺寸，替换老旧泵体时无需对水箱结构做二次改造，现场拆装仅需紧固法兰盘上的四颗固定螺栓即可完成。

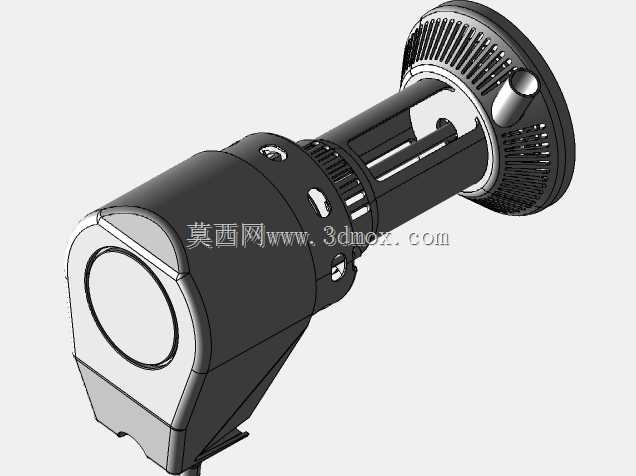

从功能特性上看，该泵的核心作用是将水箱内调配好的水基切削液加压输送到刀具切削区域，通过持续的流体冲刷带走切削产生的大量切屑与切削热，同时兼具切削液过滤前的粗输送功能，泵体下部的格栅式进水口可以阻挡大体积切屑进入叶轮腔，避免叶轮卡滞损坏。驱动段采用全封闭的壳体结构，适配车间多油污、多切削液飞溅的复杂环境，壳体表面的散热筋结构可以在连续长时间运行时快速带走电机产生的热量，避免夏季高负荷工况下出现过热停机。

设计思路上，这款泵没有采用复杂的机械密封结构，而是利用立式安装的液位差实现自然密封，大幅降低了长期运行后的密封件更换维护成本，叶轮采用开式结构设计，即便有细小切屑进入泵腔也不会出现严重的堵塞问题，过流部件的流道做了圆弧过渡处理，减少流体在泵腔内的紊流损失，同等功率下输送效率比传统直筒式冷却泵高出15%左右。泵体的出液接口采用标准的工业管螺纹规格，可以直接对接现场常用的塑料冷却管路，无需额外配置转换接头，上部电机的接线盒做了防水弯折设计，切削液飞溅时会顺着壳体斜面流下，不会渗入接线端子引发短路故障。

从实际使用的角度出发，这款泵的整体重心沿安装轴线垂直分布，运行时的振动幅度极小，不会因为泵体振动导致冷却管路接头松动漏液，立式结构也不占用水箱周边的额外安装空间，对于机床内部布局紧凑的设备来说适配性极强。日常维护时仅需定期清理下部进水格栅处堆积的切屑，无需拆解泵体做复杂保养，连续运行工况下的无故障周期远长于卧式结构的冷却输送泵，在单机冷却系统、小型集中冷却回路中都能稳定发挥作用。
