水族馆薄膜振动式微型供气泵结构

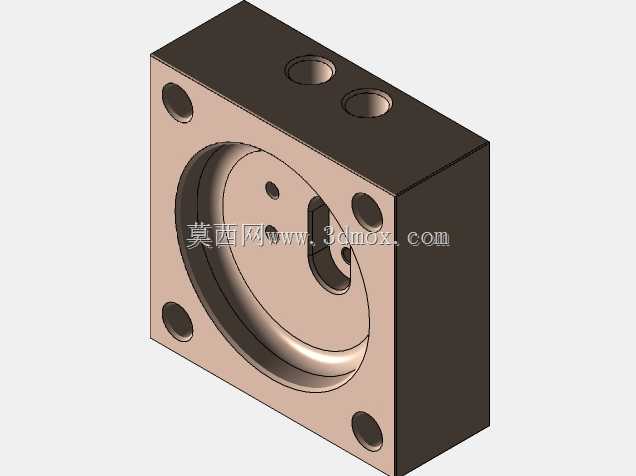

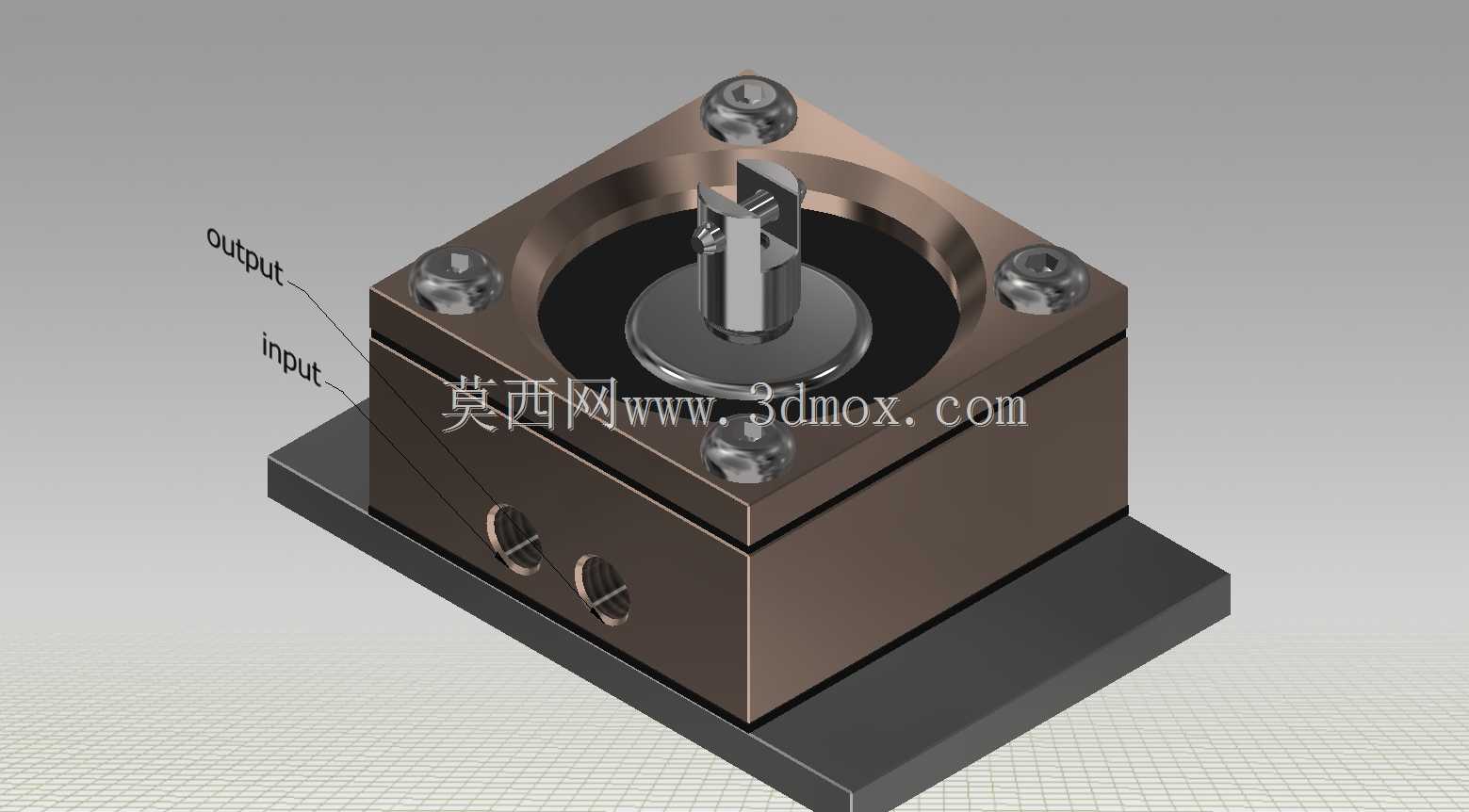

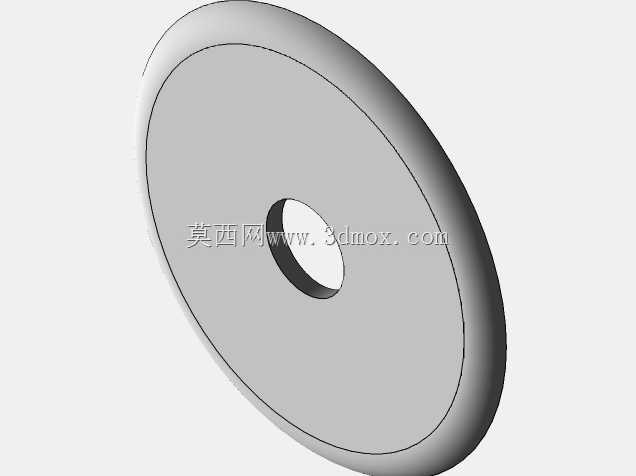

这款微型供气装置主要面向水族养殖场景的持续供氧需求，依靠薄膜振动电机作为核心动力源，相比传统叶轮式气泵，工作过程中摩擦副更少，运行噪音更低，能满足室内水族场景对低噪声的硬性要求，不会干扰周边日常活动。从结构设计来看，整体采用方块式叠层布局，底部设置带安装孔的平板基座，安装时可通过螺栓直接固定在设备仓的安装平面上，基座与上层泵体之间无突出结构，安装边界规整，不需要预留额外的避让空间，适配多数水族箱底部设备仓的紧凑安装空间。泵体主体为方形金属壳体，四个角采用内六角螺栓紧固，方便后期拆解维护膜片与阀片组件，壳体侧面设置两个气路接口，分别标注进气与输出端，接口采用内螺纹设计，可直接对接标准规格的气动软管，不需要额外加装转接头，减少气路泄漏点。核心的振动组件布置在壳体上部的腔体内，偏心振动结构带动弹性薄膜做高频往复形变，改变腔体内压力差实现气体的定向输送，这种结构没有往复式活塞的密封磨损问题，长期运行的稳定性更好，输出气压平缓，不会出现气流脉冲过大导致的水体飞溅问题。设计阶段特意将进气端位置设置在壳体侧下方，能避免安装时杂物从进气口落入泵腔，输出端靠近上部腔体，压缩后的气体直接从输出端送出，缩短气路路径，减少压力损耗。整体外形的棱边都做了小倒角处理，没有尖锐的加工毛刺，装配时不会划伤操作人员或者配套的气管线路，壳体表面做了氧化处理，在水族场景的高湿度环境下不容易出现锈蚀问题，延长设备的实际使用寿命。在选型适配时，这款泵的输出气量可以覆盖中小型水族箱的供氧需求，也可以作为小型气动实验装置的气源使用，安装时只需要保证基座平面的平面度误差在合理范围内，紧固螺栓时采用对角拧紧的方式，就能避免壳体受力不均导致的膜片偏磨问题，日常维护只需要定期清理进气口的防尘滤棉，不需要频繁拆解内部组件，运维成本较低。
