骨盆固定器配套空气泵送系统结构设计

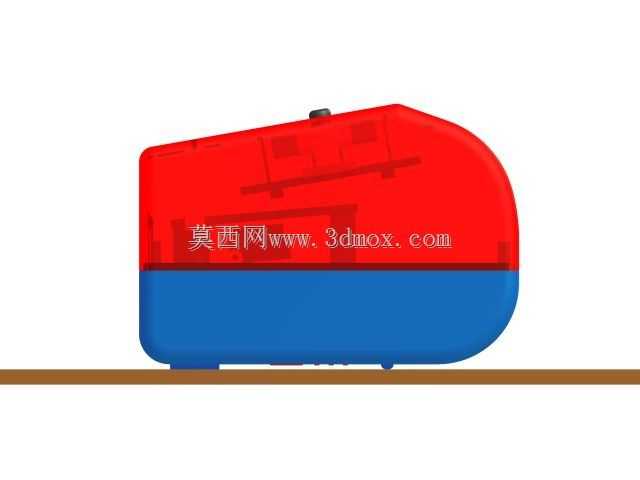

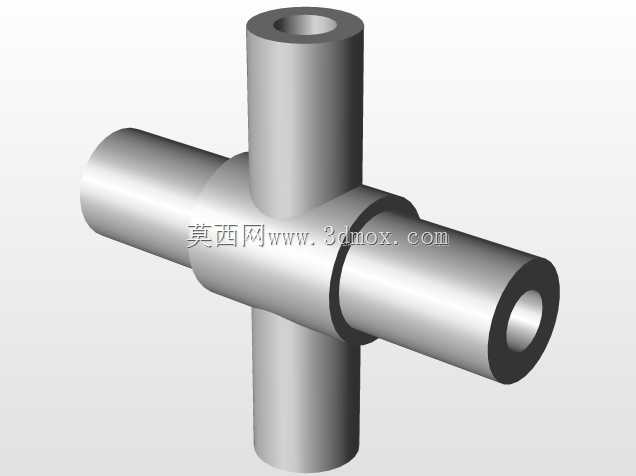

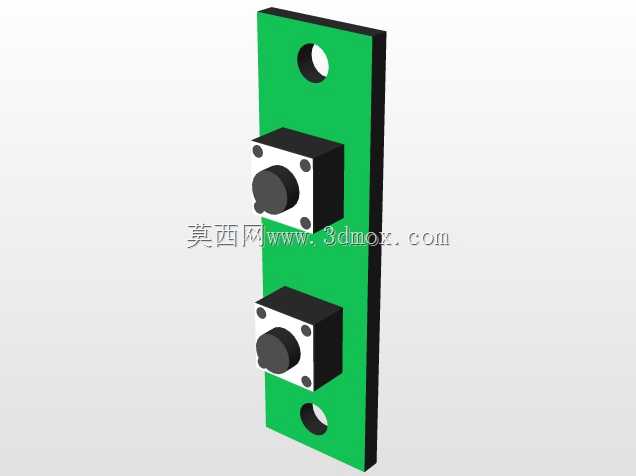

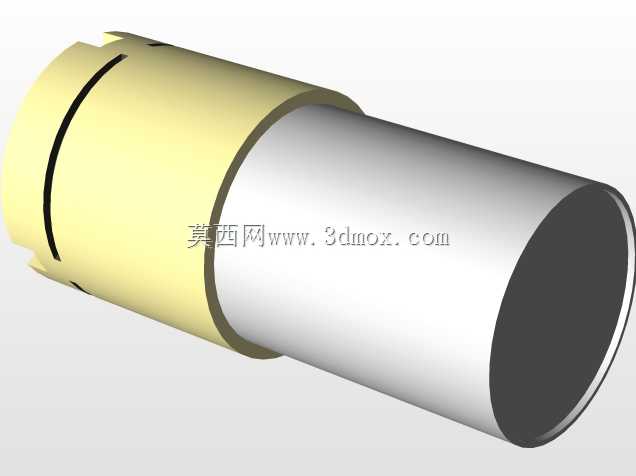

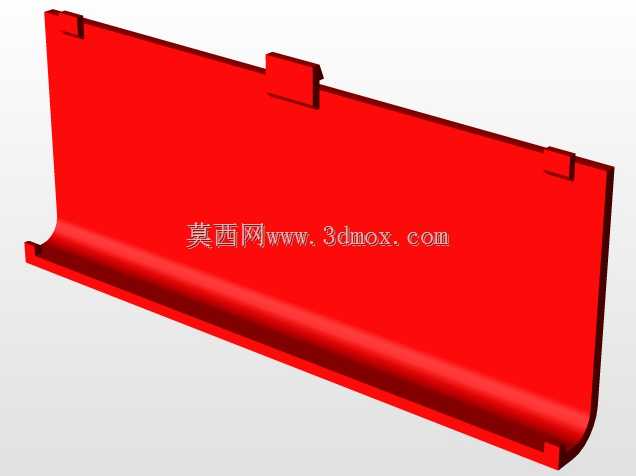

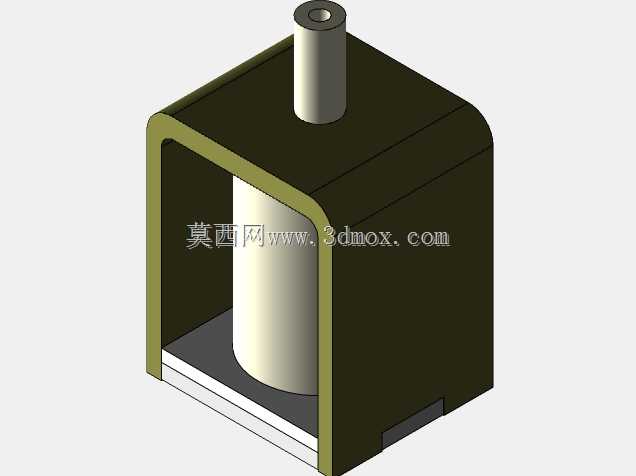

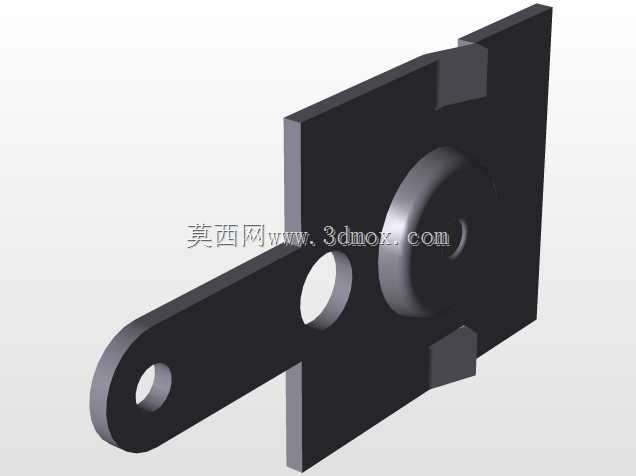

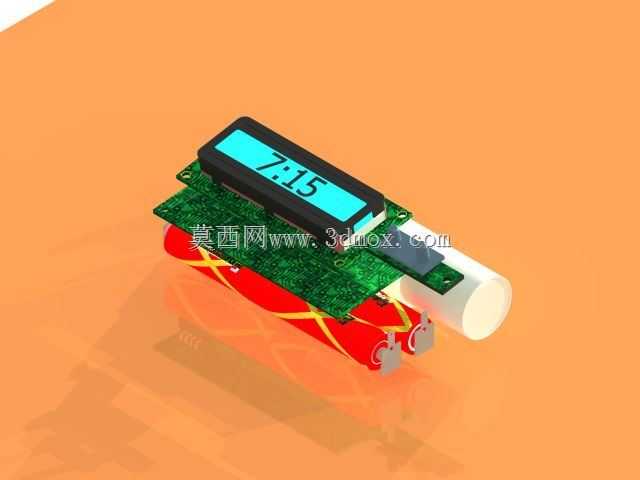

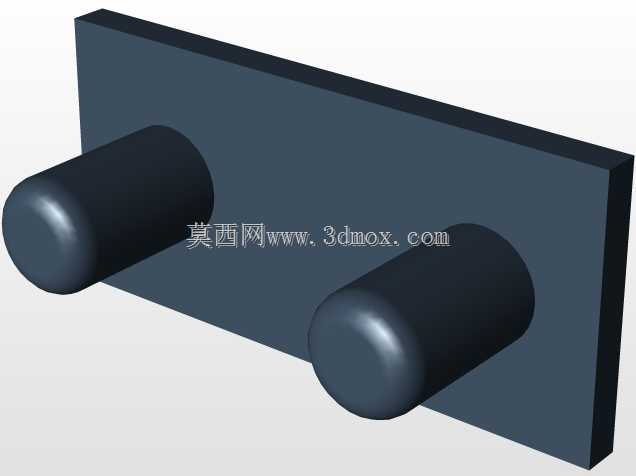

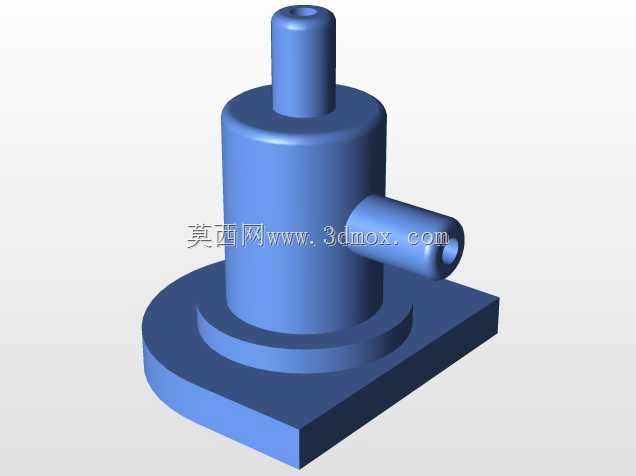

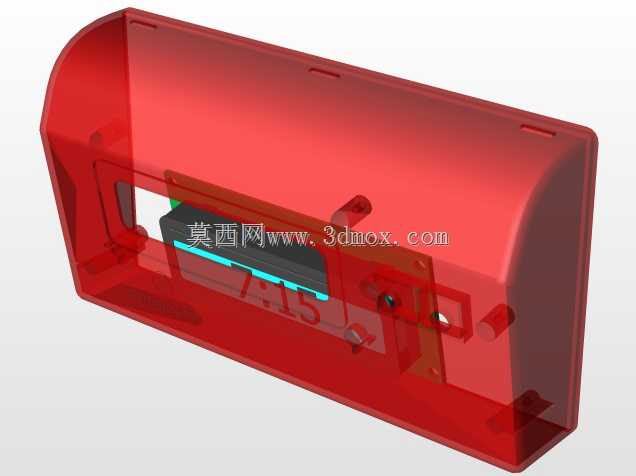

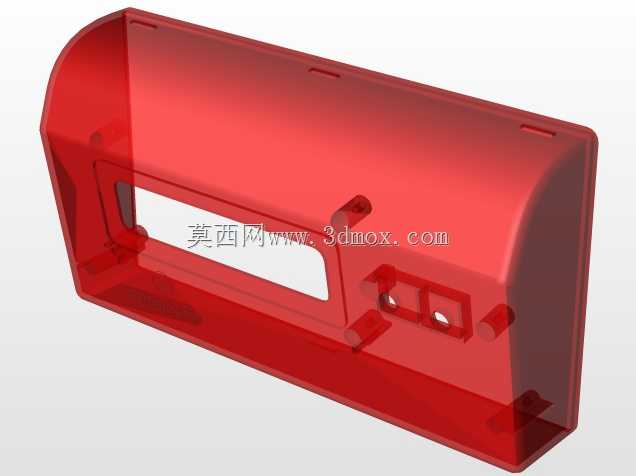

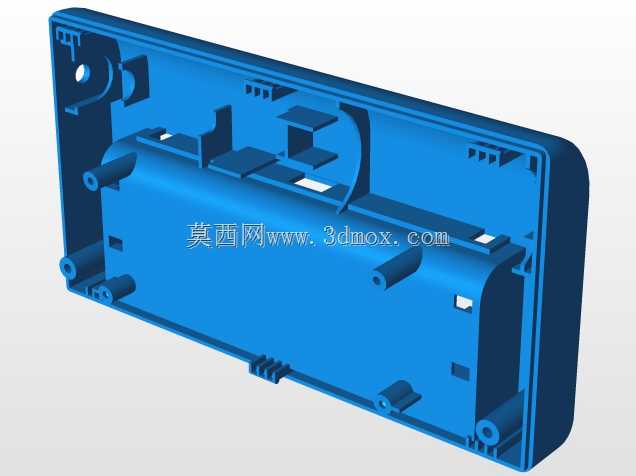

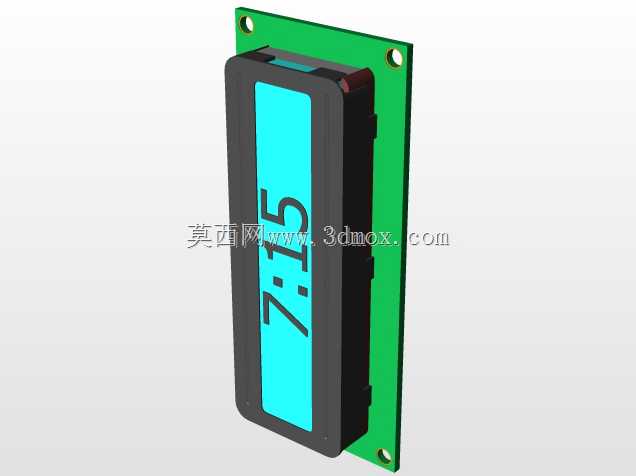

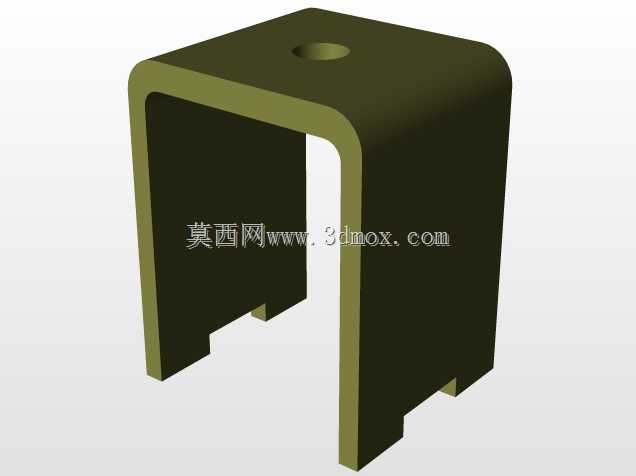

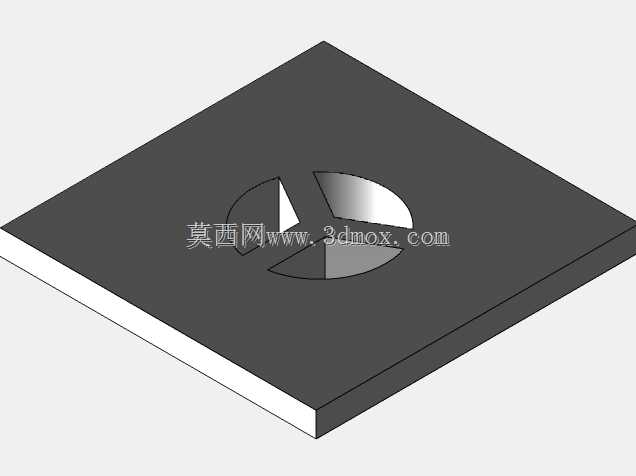

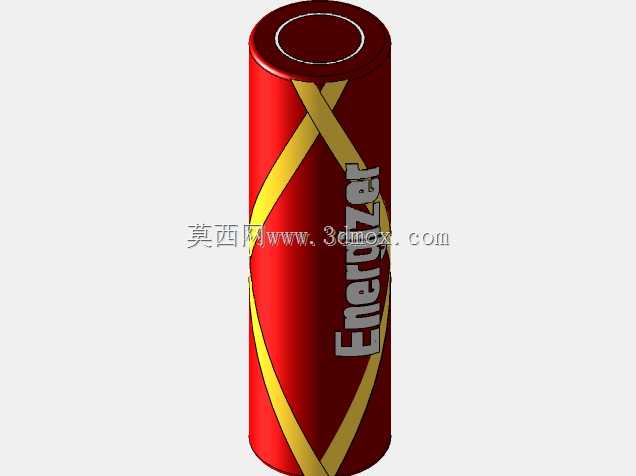

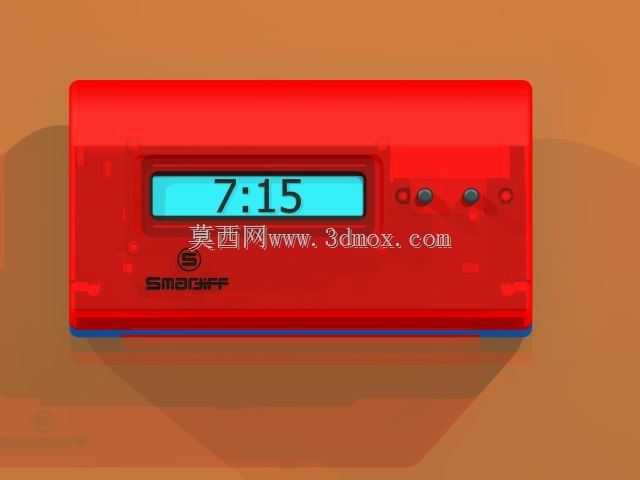

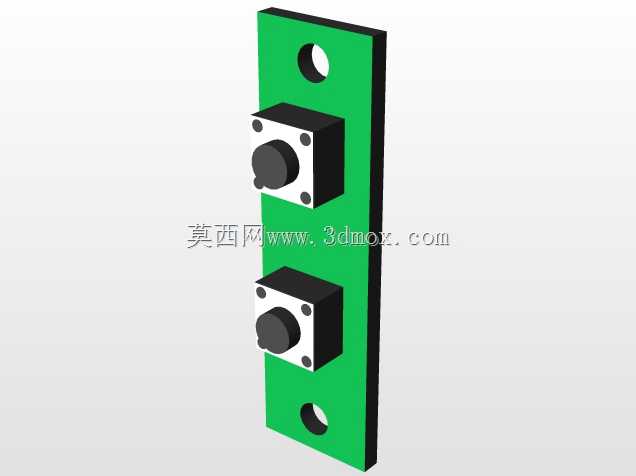

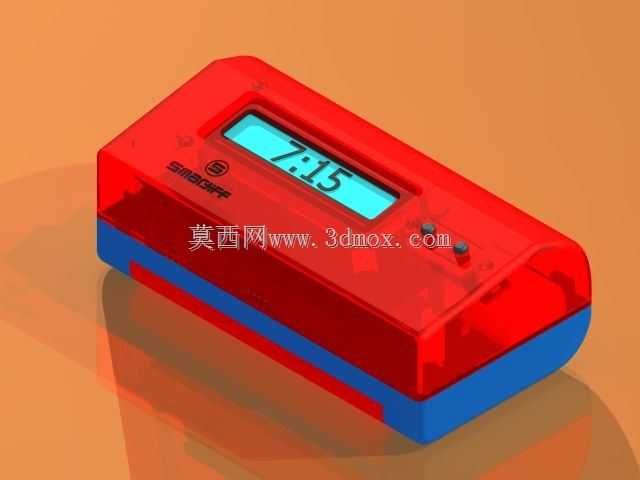

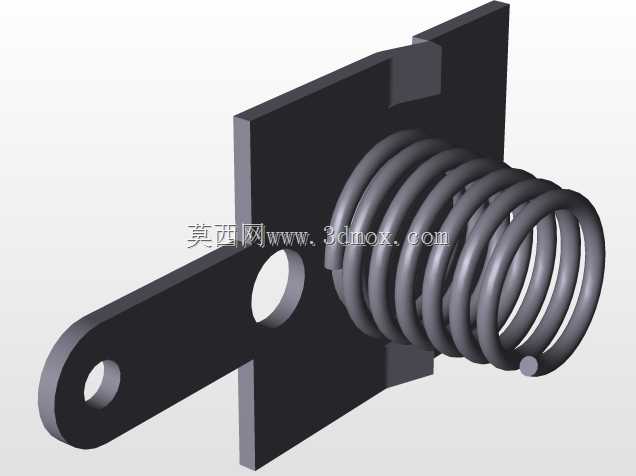

这套气路系统是骨盆固定辅具的核心动力单元，主要适配康复场景下的骨盆加压固定需求，在临床使用中，装置泵送的压缩空气会在骨盆两侧对应大转子区域形成稳定压力点，通过可控的气压输出实现固定力度的精准调节，避免传统绑带式固定压力不均、贴合度差的问题，既可以满足术后康复阶段的骨盆稳定支撑需求，也能适配不同体型使用者的压力耐受阈值，减少局部压疮风险。从结构组成来看，整套系统集成了微型泵送单元、驱动电机、气压监测控制PCB板、气路连接组件以及供电模块，各部件采用紧凑堆叠式布局，在有限的安装空间内完成动力输出、参数监测、流量调节的全部功能，没有冗余的结构设计。设计阶段首先考虑的是安装边界约束，整套气路组件需要嵌入骨盆固定带的外侧夹层内，因此整体外形做了扁平化处理，泵送单元与电机同轴布置，PCB板贴合在动力单元上方，供电模块沿气路输出方向平行排布，最大程度压缩整体厚度，避免突出结构硌压使用者皮肤，同时预留了气路接口的安装余量，接口位置做了圆弧过渡处理，防止气路弯折造成气阻增大、压力输出不稳的问题。功能层面，PCB板集成了压力传感器与流量控制电路，可以实时监测输出端的空气压力与流量数值，通过预设的控制逻辑动态调整电机输出功率，当压力达到设定阈值时自动降低泵送功率维持恒压输出，当出现管路泄漏、压力骤降时会提升电机转速补压，同时触发异常提示，避免固定失效。结构设计上充分考虑了使用场景的震动特性，各部件之间采用缓冲胶垫隔离，PCB板与动力单元之间预留了散热间隙，供电模块与气路组件之间设置了绝缘隔离层，避免长期使用过程中出现电路磨损、气路密封失效的问题。气路输出端采用快插式接口设计，方便与固定带内置的气囊组件快速对接，接口处做了密封锥面处理，在额定工作压力下不会出现漏气问题，整套系统的安装孔位沿壳体边缘对称布置，可以适配不同规格的骨盆固定带安装位，不需要额外做结构改制就能完成装配。
