用于气象信号接收的四螺旋天线结构

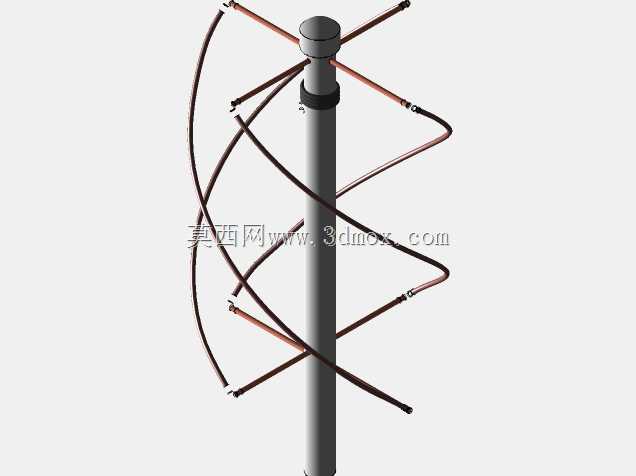

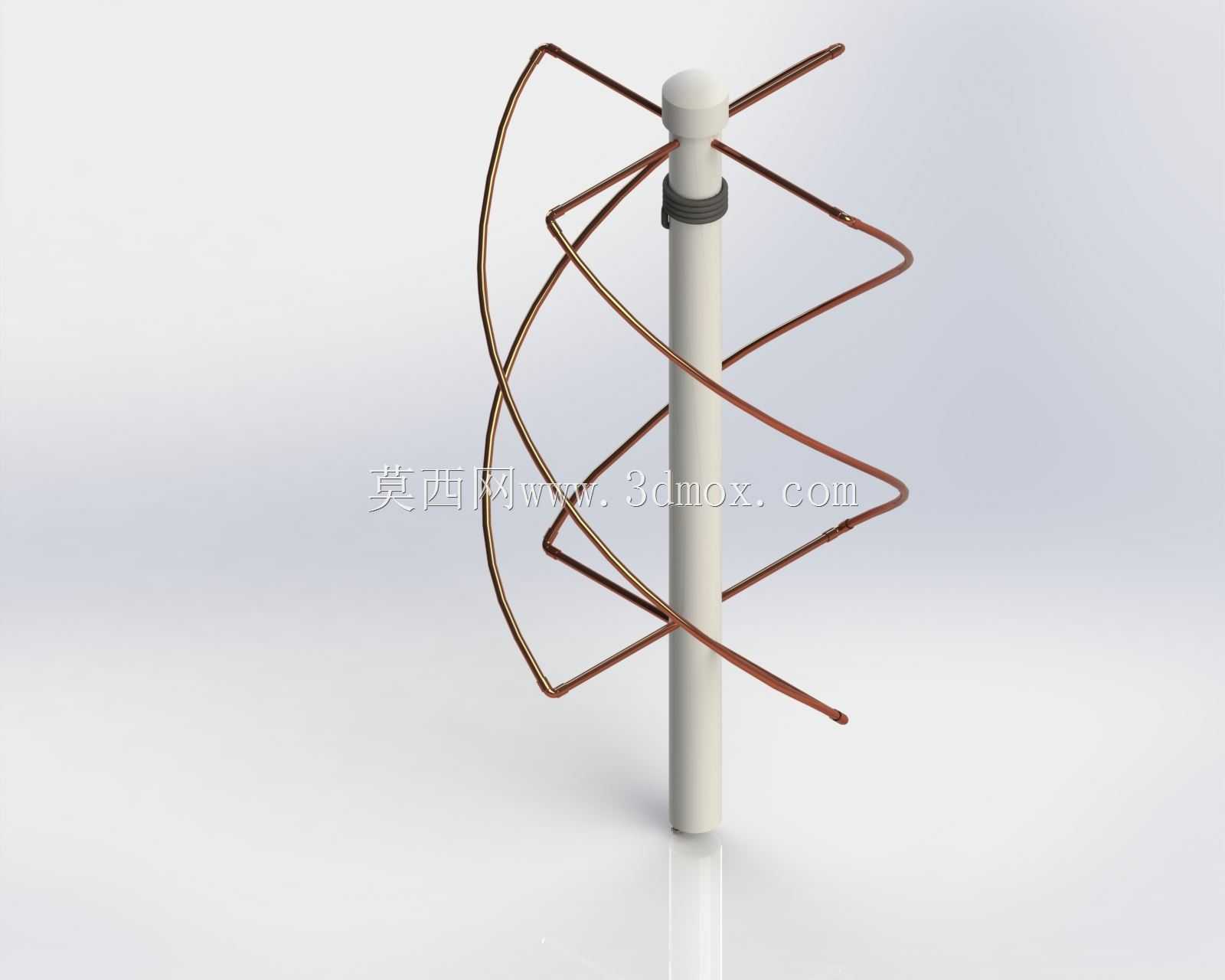

这款四螺旋结构的接收天线，核心应用场景是近地轨道气象卫星下行信号的地面接收端，适配137Mhz频段的NOAA系列气象卫星信号捕获，常搭配通用软件无线电接收模块配套使用，可完成卫星过境时段的气象云图原始信号采集，为业余气象观测、户外应急气象数据获取提供硬件支撑。从结构设计逻辑来看，四根铜质辐射振子采用空间交错螺旋排布，以中心绝缘支撑柱为轴线形成对称的四臂螺旋结构，这种排布方式能够有效优化天线的圆极化特性，匹配卫星信号传输过程中的极化旋转特性，降低信号接收过程中的极化失配损耗，相比传统直立鞭状天线，在低仰角卫星过境时段的信号捕获稳定性有明显提升。中心支撑柱采用绝缘非金属材质加工，柱体上部设置有限位凸台与固定胶圈，用于定位四根螺旋振子的上端固定位置，柱体底部预留有标准安装接口，可适配常见的三脚架、户外立杆等安装载体，安装边界可兼容直径20-30mm的标准安装杆，无需额外定制转接结构。振子采用直径2mm左右的铜质线材弯折成型，螺旋升角经过匹配调校，整体辐射单元的轴向长度控制在220mm左右，最大螺旋外径约120mm，整体结构紧凑，户外部署时风阻较小，适合固定站点或者便携移动场景下的快速架设。在实际使用中，该天线的馈电端可直接适配常规SMA接口的馈线，无需额外的阻抗匹配网络即可与主流软件无线电接收模块匹配，底部的支撑结构可做防水密封处理，满足户外长期部署的防护需求。四根振子的螺旋走向采用对称反向交叉设计，能够在工作频段内形成较为均匀的方向图，减少接收盲区，在卫星从地平线升起到落下的全过境周期内，都能保持较为平稳的信号接收强度，避免因信号起伏过大导致的云图解码失败。从结构建模的角度来看，该模型完整还原了振子的空间弯折曲率、支撑柱的限位结构、固定胶圈的装配位置，可直接用于天线的实物打样制作，也可作为无线电接收类教学演示的结构参考，建模过程中对振子的弯折圆角做了工艺优化，避免线材弯折处出现应力集中导致的断裂问题，支撑柱的壁厚设置也兼顾了结构强度与轻量化需求，整体装配公差控制在0.2mm以内，可满足3D打印支撑结构搭配手工弯折振子的制作精度要求。
