双伺服接入用集成式接线连接盒结构

在小型自动化设备的电气布线环节，伺服驱动相关的接线一直是现场布线的痛点，多组编码器线、动力线分散排布不仅理线耗时，长期运行中还容易因线缆拉扯、积灰出现接触不良的问题，这款集成式接线盒正是针对这类场景设计的布线转接部件。从实际使用场景来看，这类接线盒多用于桌面型自动化工作站、小型多轴运动平台、实验室非标测试设备的电气舱内部，作为伺服驱动回路的中转接线载体，替代零散的端子排与独立接插件组合，压缩电气安装空间的同时，降低布线出错概率。

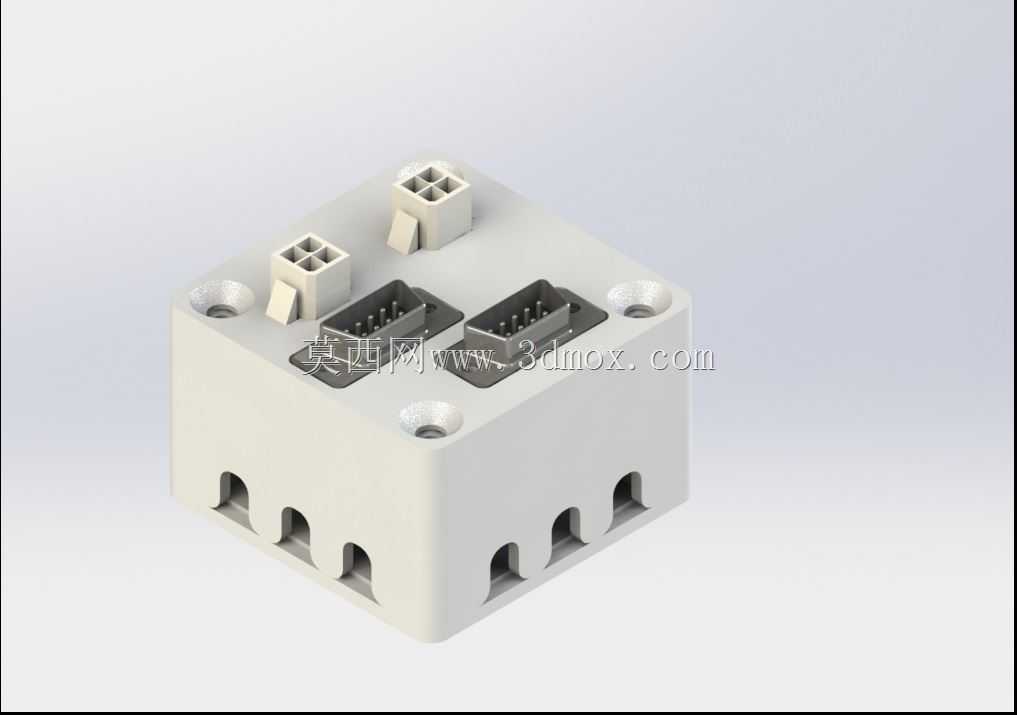

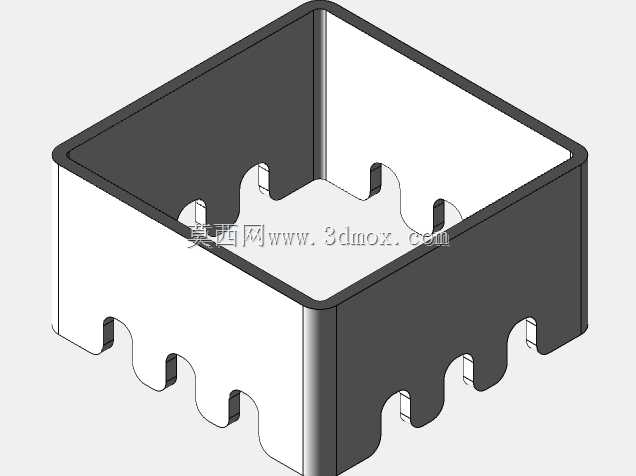

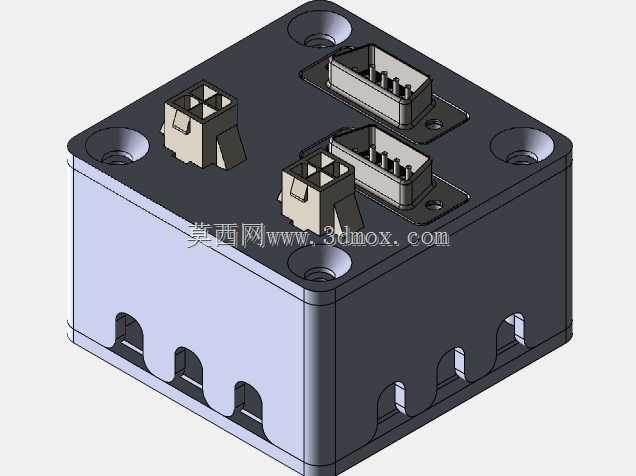

产品的功能特性围绕双伺服接入需求做了针对性布局：盒体上集成2组DB9型连接器接口，专门对应伺服编码器的信号传输回路，这类接口的针脚定义匹配常规增量式编码器的接线需求，信号传输屏蔽性能可靠，可避免动力线对编码器脉冲信号的干扰；另外设置2组大电流电源连接器，对应两台伺服电机的动力供电回路，接口的载流能力匹配中小功率伺服的额定电流需求，长时间运行无过热隐患。盒体侧面预留的6个穿线孔，对应内部接线的进出走线，线缆接入后可通过孔位的锁紧结构固定线缆，避免外力拉扯导致接线端松脱。

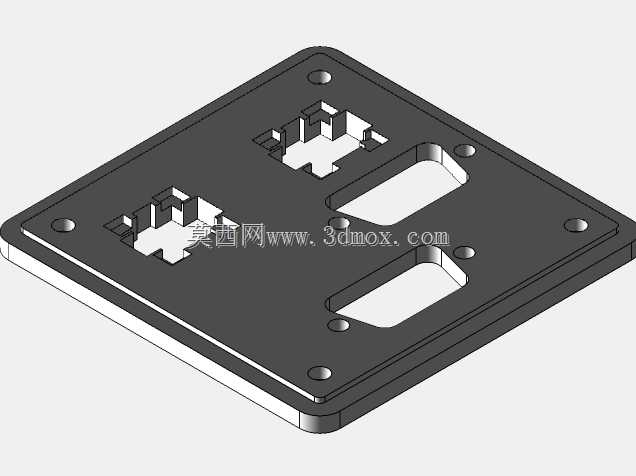

从设计思路上看，这款接线盒采用一体化盒体结构，外壳选用绝缘阻燃工程塑料材质，兼顾绝缘性能与结构强度，四个角位预留的沉头安装孔，明确了安装边界：安装时可直接通过M3或M4螺丝将盒体固定在电气安装板上，沉头设计保证安装后螺丝头不突出盒体表面，不会干涉周边其他电气元件的排布。盒体的整体外形为方正立方体结构，边角做了小圆弧过渡，没有尖锐棱角，避免安装布线时划伤操作人员或线缆外皮。

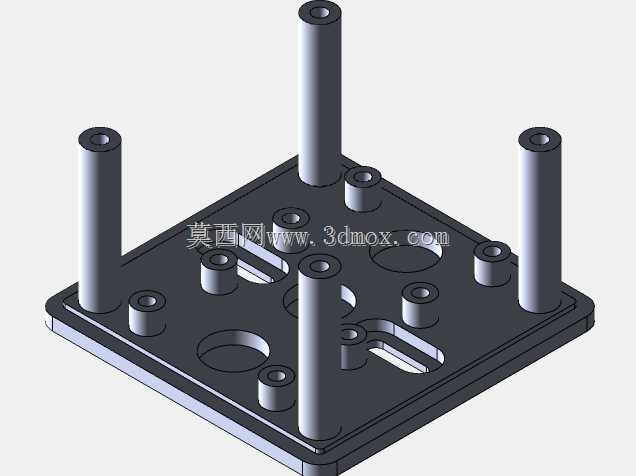

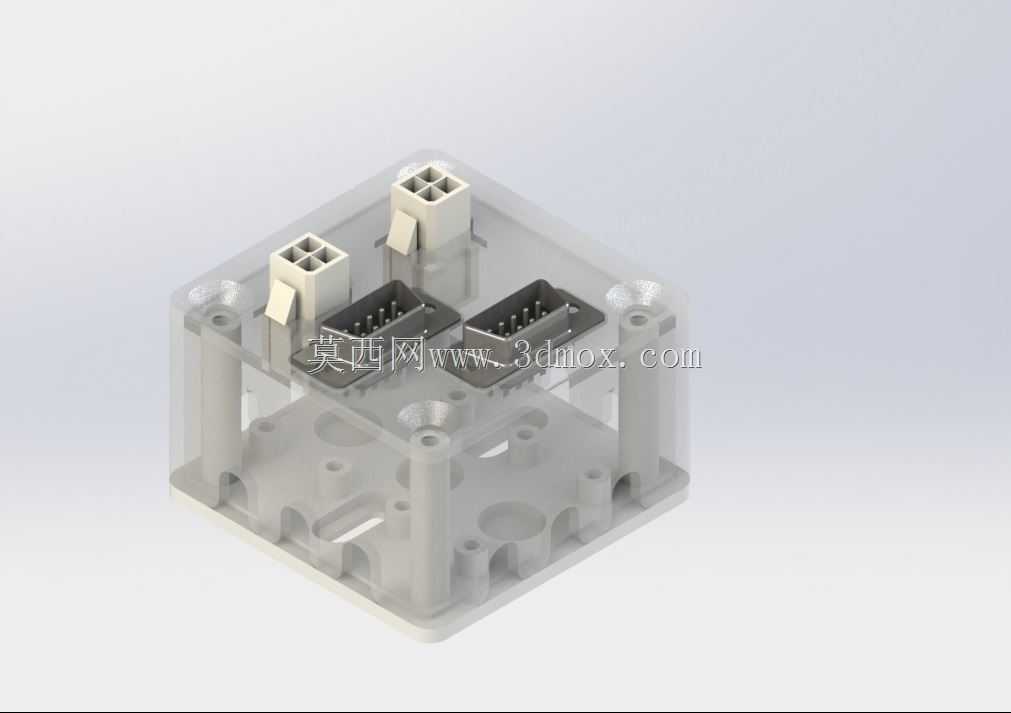

在安装适配性上，这款接线盒的接口排布做了防呆设计，不同类型的接口外形差异明显，现场接线时不会出现插错接口的问题，编码器接口与电源接口之间预留了足够的插拔操作空间，即使是戴绝缘手套操作也能顺利完成接插件插拔。盒体内部预留的接线空间足够容纳两组伺服回路的接线端子与屏蔽层接地端，布线时可将屏蔽层统一接在盒内的接地柱上，进一步提升信号抗干扰能力，适合在电磁环境相对复杂的工业现场使用。这类集成式接线结构相比传统分散接线方式，能将双伺服的中转接线环节压缩近一半的安装时间，后期设备维护时也能快速定位接线故障点，减少设备停机排查的时间。
