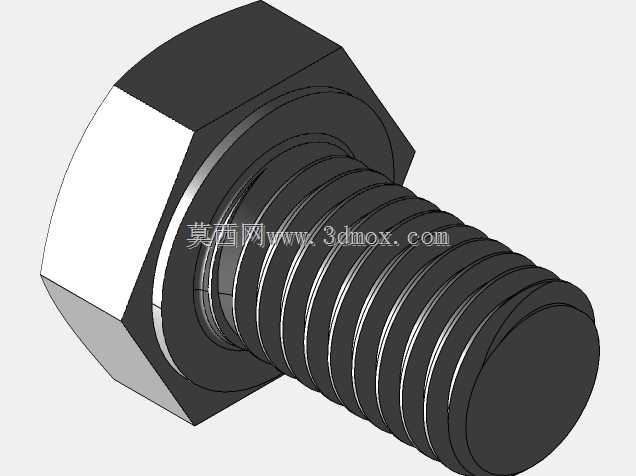

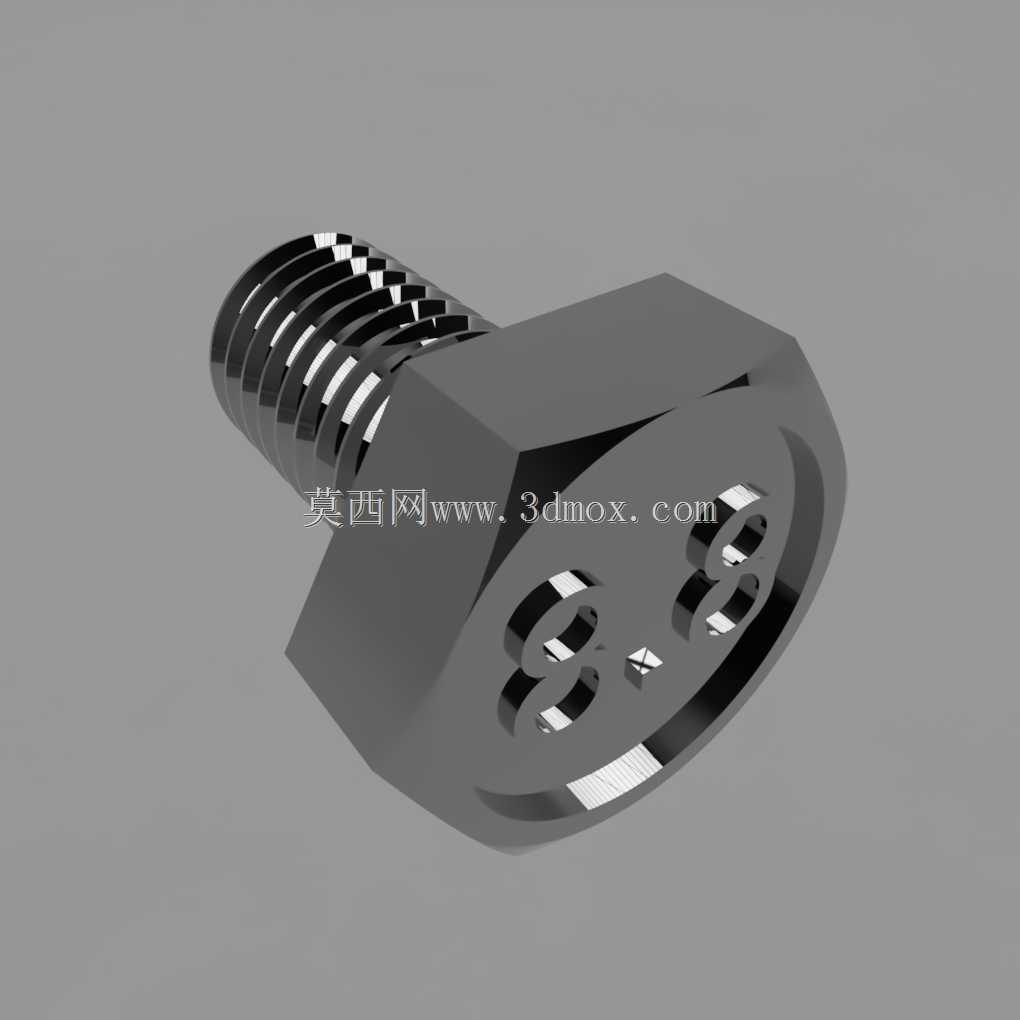

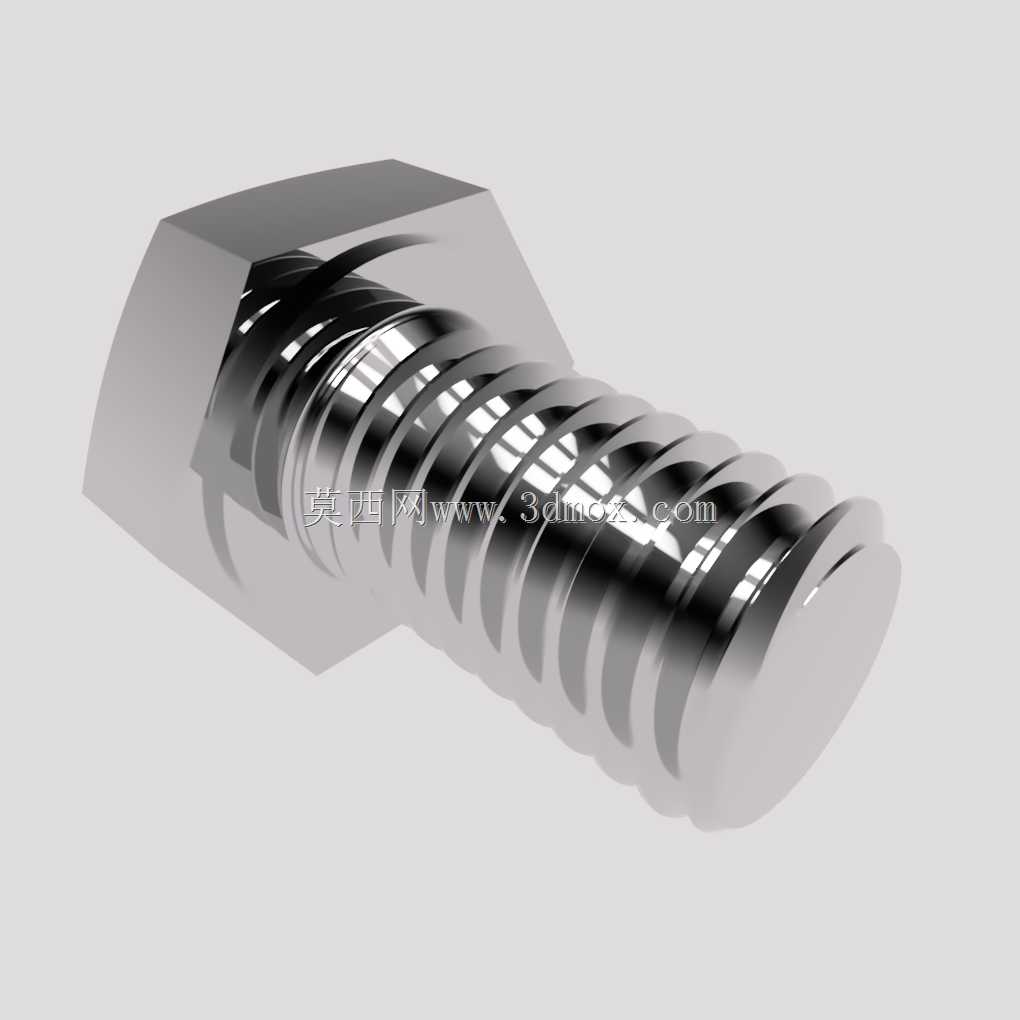

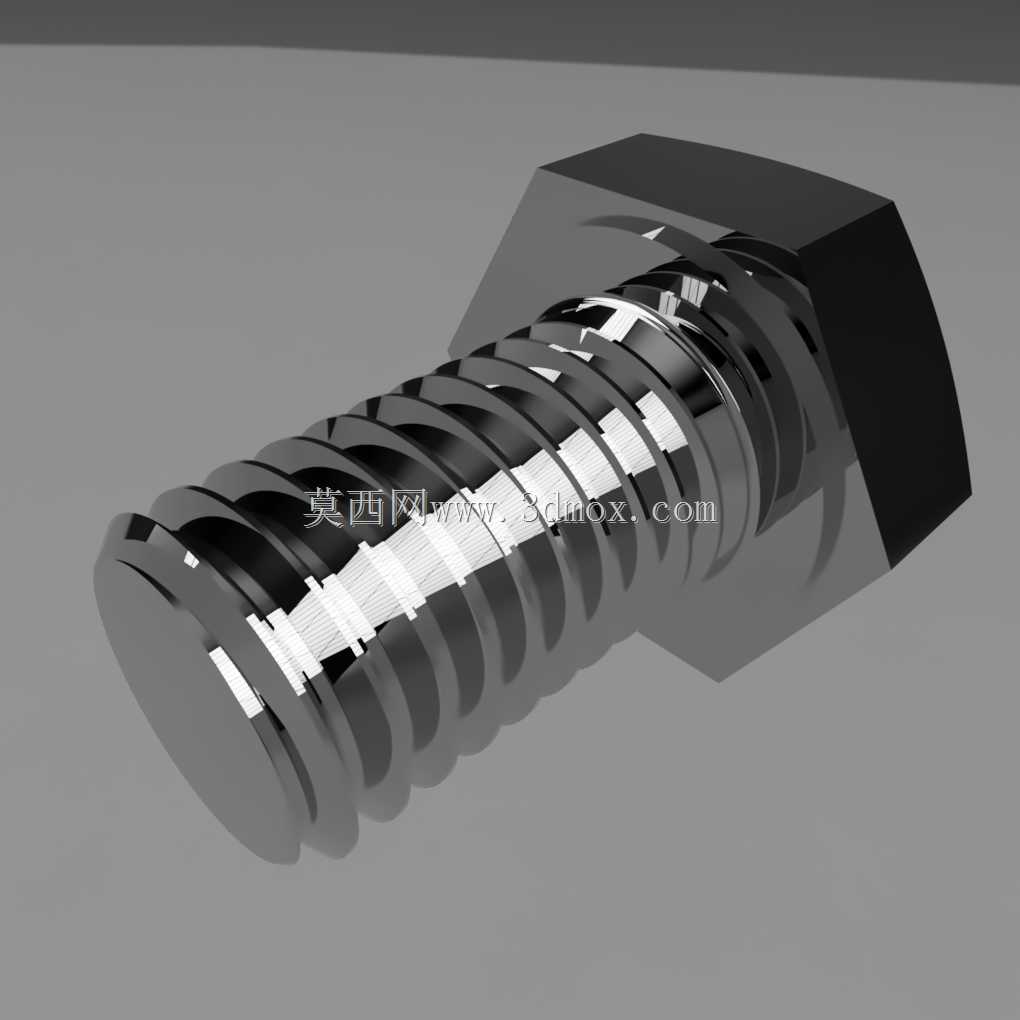

M10×16外六角紧固螺钉结构设计

在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这款M10规格的外六角螺钉，主要针对中等载荷的构件连接需求设计，常见于小型设备机架拼接、钣金护罩固定、工装夹具组件装配等场景，能够在不破坏被连接件基体的前提下，实现可拆卸的刚性紧固连接。从设计逻辑来看，这款螺钉遵循PN-M 82105标准的尺寸规范，螺纹公称直径10mm，螺杆有效长度16mm，六角头的对边尺寸、头部厚度均匹配常规M10外六角紧固件的通用安装边界，可适配普通16号开口扳手、套筒等通用安装工具，无需定制专用工装即可完成装配作业。螺杆部分采用全螺纹结构设计，在拧入对应螺纹孔或配合螺母锁紧时，螺纹牙型的啮合长度可覆盖整个螺杆有效行程，针对厚度较薄的被连接件，无需额外计算旋合深度，只要被连接件总厚度不超过螺杆有效长度减去螺母啮合厚度，即可实现可靠锁紧，避免出现螺纹旋合不足导致的滑牙、松脱问题。螺钉头部的六角结构采用标准倒角设计，既可以在自动化装配线中适配振动盘送料的导向需求，减少卡料概率，也能在手动装配时让扳手更容易卡入头部受力面，降低装配过程中打滑磨圆头部的风险。螺纹牙型采用普通公制粗牙设计，牙距1.5mm，相比细牙螺纹拥有更好的抗剪切强度，在存在小幅振动的设备运行场景中，配合平垫、弹垫使用时可保持足够的锁紧力，不易出现自行松退的情况。从安装边界来看，这款螺钉装配时需要在被连接件上预制直径11mm的光孔，六角头对应的沉头或避让空间直径不小于18mm，即可保证头部完全贴合被连接件表面，不会出现局部悬空导致的紧固应力集中问题。螺杆末端采用平端设计，拧入螺纹孔时不会对孔底的密封面或其他内置元件造成刮损，适合在有内置密封垫、电气元件的腔体结构中使用，不会因为螺杆末端尖锐破坏内部构件。在实际选型应用中，这款螺钉适合连接总厚度在8-12mm之间的钢制、铝制或工程塑料构件，当被连接件为非金属材质时，可配合大外径平垫分散压紧应力，避免压裂被连接件表面。建模过程中严格还原了螺纹的牙型轮廓、头部的倒角细节以及螺杆与头部衔接处的圆角过渡，这些细节结构直接影响紧固件的应力分布，衔接处的圆角可以有效降低头部与螺杆连接位置的应力集中系数，在承受冲击载荷时减少螺杆从头部断裂的风险。
