梅花槽盘头自攻螺钉结构设计

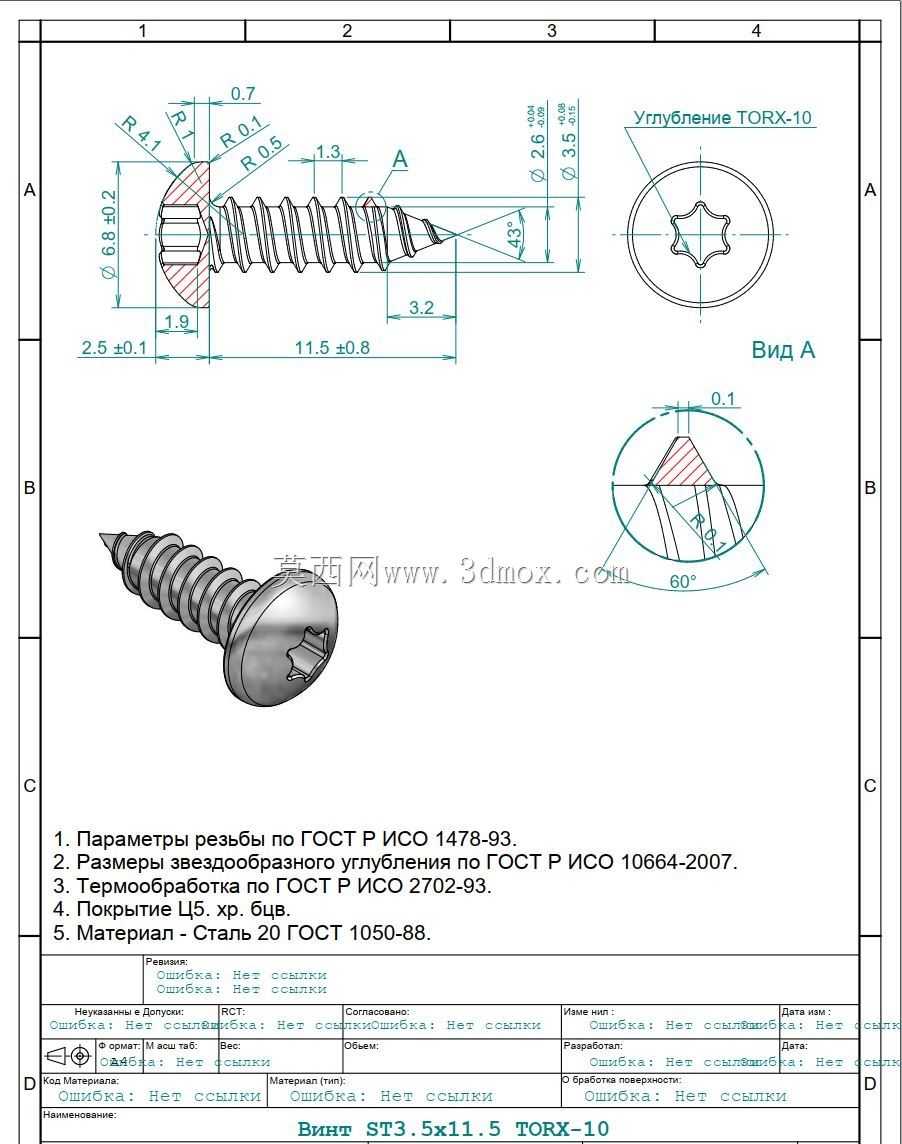

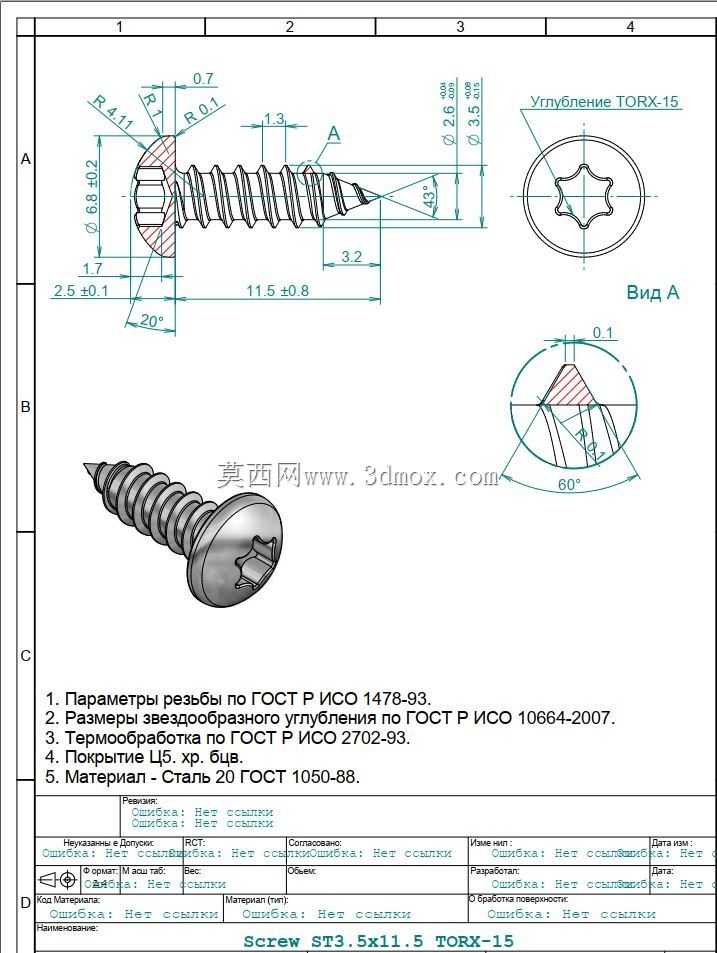

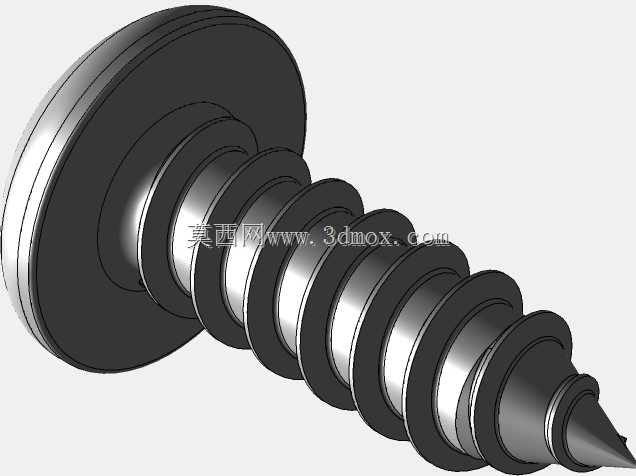

这款梅花槽盘头自攻螺钉，是日常机电装配、钣金件连接、塑料壳体固定场景里十分常用的紧固连接件，不需要预先在被连接件上攻制内螺纹，靠自身的螺纹牙型在装配过程中自行攻出匹配的啮合螺纹，大幅降低装配工序的复杂度，尤其适合薄板类零件、热塑性塑料构件的快速装配作业。从结构设计来看，头部采用盘头构型，头部承载面接触面积更大，装配后对被连接件表面的压应力更小，能避免薄板材、软质塑料件装配时出现压溃、表面凹陷的问题；驱动槽选用TORX梅花槽型，相比十字槽、一字槽，梅花槽的驱动接触面积更大，装配时的扭矩传递效率更高，能有效减少拧入过程中出现的滑牙、槽口崩损问题，也更适合自动化装配线上的电动起子批量作业，能提升装配良率，降低紧固件损耗。从尺寸边界来看，这款螺钉总长度控制在11.5mm左右，头部直径约4.2mm，头部高度约2.68mm，螺纹公称直径2.5mm，螺纹段长度约9.6mm，末端采用45度导向尖尾设计，拧入初始阶段的导向性更好，不需要额外预钻大直径导向孔就能顺利攻入被连接件，螺纹牙型采用符合通用自攻钉标准的牙距设计，牙侧角经过优化，攻入过程中切削阻力更小，同时装配后螺纹啮合的抱紧力足够，能满足日常工况下的防松需求。头部下方的R过渡圆角做了优化处理，避免头部与螺杆衔接处出现应力集中，在承受一定冲击载荷、振动载荷的工况下，不容易出现掉头断裂的问题。在实际选型应用中，这类螺钉常被用在消费电子外壳装配、小型家电壳体固定、汽车内饰件连接、钣金机柜内部小件固定等场景，梅花槽的设计也能一定程度上起到防随意拆卸的作用，避免非专业人员随意拆解设备造成内部构件损坏。建模过程中，螺纹段的牙型轮廓严格按照自攻螺钉的牙型参数绘制，末端的切削锥角度、梅花槽的深度与轮廓尺寸都和工程图要求保持一致，能直接用于装配干涉检查、装配工艺模拟，也可以导出为通用格式用于紧固件选型的数字化核对，帮助结构设计人员在整机建模阶段提前确认安装空间是否足够，避免后续装配时出现头部干涉、螺钉长度不足或过长顶到内部构件的问题。
