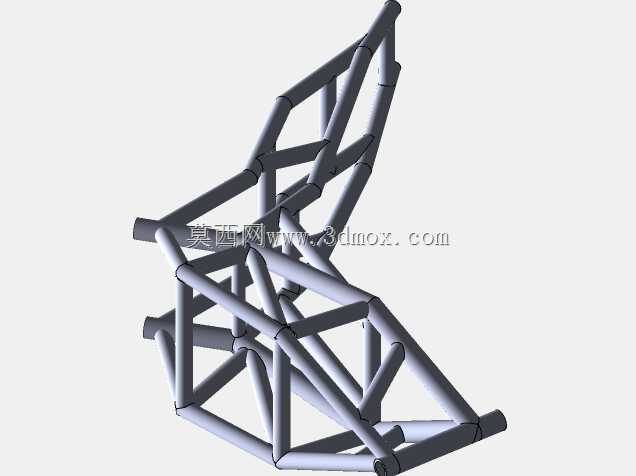

KTM杜克390摩托车管式车架底盘结构

该管式桁架结构底盘是中小排量街车的核心承载基体，日常应用覆盖民用通勤摩托改装、赛道入门级赛车车架复刻、机车结构教学演示多个场景，作为摩托车所有总成部件的安装载体，其结构精度直接决定整车行驶的操控极限与结构可靠性。设计阶段围绕轻量化与高刚性的平衡需求展开，采用空间桁架式管架布局，通过不同管径的合金钢管拼接形成连续传力路径，没有冗余的承载断面，相比传统板式车架能在更低整备质量下实现更高的抗扭刚度，适配单缸大扭矩动力输出的载荷特性。从安装边界来看，车架前段预留了动力总成的悬置安装点位，匹配单缸发动机的缸体连接孔位，可直接固定发动机本体同时将发动机作为车架受力的一部分，进一步优化整体受力分布；中段预留了座椅支架、燃油箱固定卡扣、脚踏安装位的安装基准，所有安装面的同轴度、平面度公差均按照量产车的装配要求设定，避免后续改装装配出现干涉问题；后段延伸结构适配后摇臂、后减震器的连接点位，转向立管位置的角度经过反复校核，匹配原厂设定的拖曳距与前倾角参数，保证转向手感与原厂车型一致。实际使用场景中，这类逆向开发的管式底盘可用于老旧事故车的车架替换修复，相比采购原厂拆车件能大幅降低维修成本，也可作为定制改装摩托的基础车架，通过调整局部管位适配不同规格的动力总成与行走系统；在职业院校的机车构造教学中，该结构可作为承载式车架的典型教具，帮助学员理解空间桁架结构的传力逻辑，掌握摩托车底盘各系统的装配关系。设计过程中充分考虑了管材焊接的工艺可行性，所有管段的相贯线切口均适配常规氩弧焊的操作空间，没有出现过小角度的拼接死角，后续制作时不需要定制特殊工装即可完成组焊，管架的整体外轮廓尺寸严格遵循原厂车型的边界参数，保证外覆盖件、车把、转向机构安装后不会出现超出原车宽度、轴距的偏差，不会影响整车的上牌合规性与行驶通过性。
