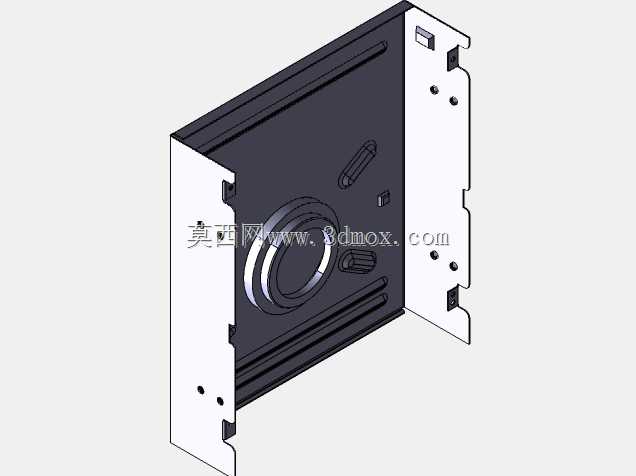

台式电脑内置DVD光驱金属盖板结构设计

在台式计算机整机装配与外设配件生产领域，内置光盘驱动器的盖板属于兼顾防护与安装定位的核心钣金结构件，日常使用中，该部件首先承担封闭光驱内部机芯腔体的作用，避免机箱内部走线、浮尘侵入光驱读写机构，降低光头积灰、传动卡滞的故障概率，同时也作为光驱与机箱光驱位安装时的外露贴合面，保证整机前面板的视觉一致性。从结构设计逻辑来看，该盖板采用镀锌钢板冲压成型，两侧预留的多组定位卡扣与安装孔位，完全匹配标准5.25英寸光驱位的安装边界，安装时无需额外定制转接支架，可直接卡入光驱主体的侧边卡槽，通过螺丝孔位完成与机芯金属框架的刚性连接，安装公差控制在0.2mm以内，避免长期使用后出现盖板松动、与机箱面板错位的问题。盖板正面预留的圆形避让位，完全对应光驱托盘的弹出区域，不会干涉托盘的进出动作，侧边的异形缺口则对应光驱主体上的弹出按键、手动应急退盘孔、读写指示灯位，装配后所有功能位的对位偏差不超过0.1mm，保证按键触发顺畅、指示灯光线可正常透出。不同于普通塑料装饰面板，该金属盖板同时承担结构加强作用，与光驱底部框架、顶部盖板组合后形成封闭的盒式受力结构，提升光驱整体抗形变能力，在整机运输、挪动过程中，可抵消外部挤压对内部机芯的冲击力，避免光头支架偏移导致的读盘性能下降。设计过程中针对钣金折弯的回弹量做了预先补偿，所有折弯边的垂直度控制在90°±0.1°，保证盖板与光驱主体贴合时无明显缝隙，表面做黑色哑光喷塑处理，既提升金属件的防锈能力，也避免机箱内部光线反射对光驱光头读写造成干扰，两侧的安装耳位做了圆角过渡处理，避免装配过程中划伤操作人员或机箱内部的线材。该结构完全适配标准ATX、MATX机箱的内置光驱安装位，可直接用于内置DVD光驱、刻录机的生产装配，也可作为老式机箱光驱位空置时的防尘挡板使用，安装后可封闭机箱前面板的空置仓位，优化机箱内部风道走向，减少灰尘从光驱位进入机箱内部的通道。
