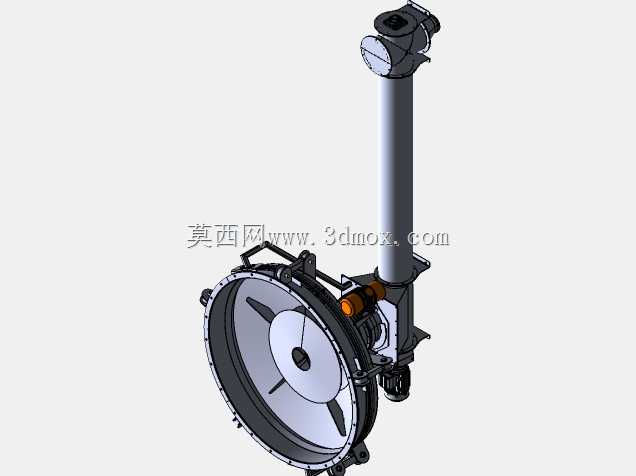

Rotoflow Love Tup管式螺旋钻结构设计

这款管式螺旋钻的结构设计，核心围绕密闭式物料输送与浅层钻探作业的双重工况需求展开，在散料处理、地质浅层取样、粉体工程输送场景中有着广泛的适配性。从结构布局来看，设备采用立式长管腔作为螺旋叶片的承载主体，管腔上端集成驱动安装座，可直接匹配对应功率的减速驱动单元，避免额外搭建传动支架带来的安装同轴度误差，下端连接带法兰盘的进料端结构，大直径法兰盘可直接与料仓出料口、钻探作业的护壁装置对接，安装时仅需保证法兰端面的水平度即可完成主体固定，大幅降低现场安装的调校工作量。驱动端的壳体采用分体式抱箍结构，日常维护时无需拆解整根输送管，即可拆开抱箍取出内部螺旋轴进行叶片磨损检查或者更换密封件，针对磨蚀性较强的物料输送场景，这种结构能把维护停机时间压缩到传统一体式结构的三分之一。螺旋叶片采用等螺距连续焊接结构，与管腔内壁的间隙控制在3-5mm区间，既可以避免叶片转动时刮擦管壁产生额外阻力，也能减少细颗粒物料在间隙处的卡滞残留，针对含水率偏高的粘性物料，叶片边缘做了小角度倒角处理，能降低物料粘附在叶片表面的概率，减少输送过程中的堵料风险。下端的进料端设置了可调式导流挡板，可根据输送物料的粒径、流动性调整挡板开度，控制进料量避免过载，法兰盘上的安装孔采用长圆孔设计，对接不同规格的料仓接口时可微调安装位置，降低对接件的加工精度要求。设备的安装边界需预留上端驱动单元的接线与维护空间，管体侧面预留的检修口位置需避开现场的支撑梁柱结构，整体立式安装的垂直度偏差需控制在千分之一以内，避免螺旋轴转动时出现偏磨。在钻探作业场景中，下端的法兰结构可更换为合金钻头接盘，配合管内螺旋叶片可直接将钻探产生的岩土碎屑沿管腔向上输送排出，无需额外配置排渣管路，适配浅层地质勘探、小型桩基施工的作业需求，在粉体输送场景中，密闭管腔可避免粉体物料外泄，适配食品加工、建材粉料的密闭输送要求，结构上没有多余的外露传动部件，作业安全防护难度更低。
