帕诺马提克旋风分离装置结构设计

　　在粉体加工、木材加工、粮食输送以及小型工业除尘系统的现场，这类切向进风的锥形旋风分离装置一直是低成本预分离环节的核心部件，不需要滤材、没有运动部件的特性，让它能在高粉尘浓度、连续运行的工况下保持极低的维护成本，很多车间的集中除尘系统都会在布袋除尘前端加装这类旋风装置，先把80%以上的大颗粒粉尘提前分离，减少后端滤材的堵塞与磨损，延长精过滤单元的更换周期。

　　从结构设计逻辑来看，这个装置采用了经典的切向侧进风布局，含尘气流从侧面的圆柱段接口切向进入筒体内部后，会沿筒壁形成高速旋转的外涡旋，在离心力作用下，密度远大于空气的固体颗粒会被甩向筒壁，沿壁面滑落至锥段底部的排料口，而净化后的内涡旋会从顶部的轴向出口排出，完成整个气固分离过程。锥段的收缩设计是整个分离效率的关键，随着锥段直径逐步收窄，外涡旋的旋转半径持续减小，离心力会进一步提升，能捕捉更细的粉尘颗粒，同时锥段的倾斜角度经过匹配设计，避免滑落的粉尘被上升的内涡旋二次卷吸，保证分离效果的稳定性。

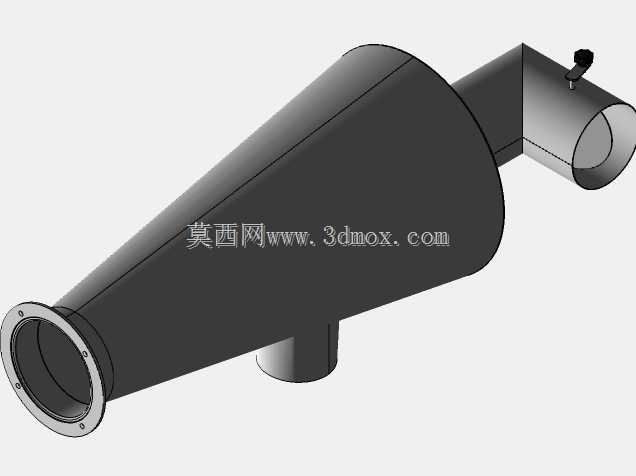

　　安装边界上，顶部的圆形法兰接口是净化气流的出口，采用标准法兰连接形式，法兰上均布的螺栓孔可以直接对接后端的排风管道或者精过滤设备的进风口，安装时需要保证法兰端面的平面度，避免对接后出现漏风影响系统风压。侧面的切向进风口为圆形管道接口，对接时要严格保证进风方向与筒体的切向方向一致，一旦进风角度出现偏差，会直接破坏筒内的旋转流场，大幅降低分离效率，甚至会出现内部积尘堵塞的问题。锥段底部的小直径接口是粉尘排出口，运行时需要对接闭风卸料装置，不能直接敞口，否则外部空气从底部倒灌进入内涡旋，会把已经分离到锥壁的粉尘重新吹起，导致分离效率骤降。

　　设计建模过程中，筒体与锥段的相贯线过渡是建模的重点，需要保证内壁面光滑无台阶，避免高速旋转的气流在台阶处形成紊流，增加阻力损失的同时也容易造成积尘。进风管与圆柱筒体的相贯位置需要精准对齐切向角度，进风管的轴线与圆柱段的外圆保持相切，同时进风管的下沿要高于锥段与圆柱段的交界面，避免进入的气流直接冲刷锥段壁面造成局部磨损。实际选型时，这类尺寸规格的旋风装置适配的处理风量需要匹配进出口的风速，进风口风速控制在14-22m/s区间时分离效率与阻力损失的平衡最优，风速过低会导致离心力不足，细颗粒无法有效分离，风速过高则会让阻力呈平方级上升，增加风机的能耗，同时过高的风速还会加剧筒壁的磨损，缩短设备使用寿命。

　　在不同工况下使用时，还可以根据粉尘的特性调整锥段的角度与排料口的尺寸，比如处理比重较大的金属切削粉尘时，可以适当加大锥角，加快粉尘下滑的速度，避免排料口堵塞；处理纤维性粉尘比如木屑、纺织纤维时，则需要适当加大排料口直径，防止纤维缠绕架桥造成堵料。整个装置的壁厚选择需要根据输送介质的磨琢性确定，普通工况下采用2-3mm的普通碳钢板卷制焊接即可，磨琢性强的工况比如矿石粉输送、喷砂车间除尘，则需要在锥段下部加装耐磨衬板，或者采用耐磨钢板制作，延长设备的连续运行周期。
