真空整流电子管GZ34s结构设计

在音频功放、高压线性电源、老式无线电收发设备的研发与复刻场景中，真空整流管始终是不可替代的核心器件，GZ34s作为旁热式阴极整流管的经典型号，凭借更低的内阻、更稳定的高压输出特性，被大量应用在高端胆机、实验室精密高压供电模块中，不少复刻经典音频设备的工程师在找不到原厂合规配件时，会选择通过逆向建模还原该器件的完整结构，用于设备结构适配、安装位校验与整机装配仿真。

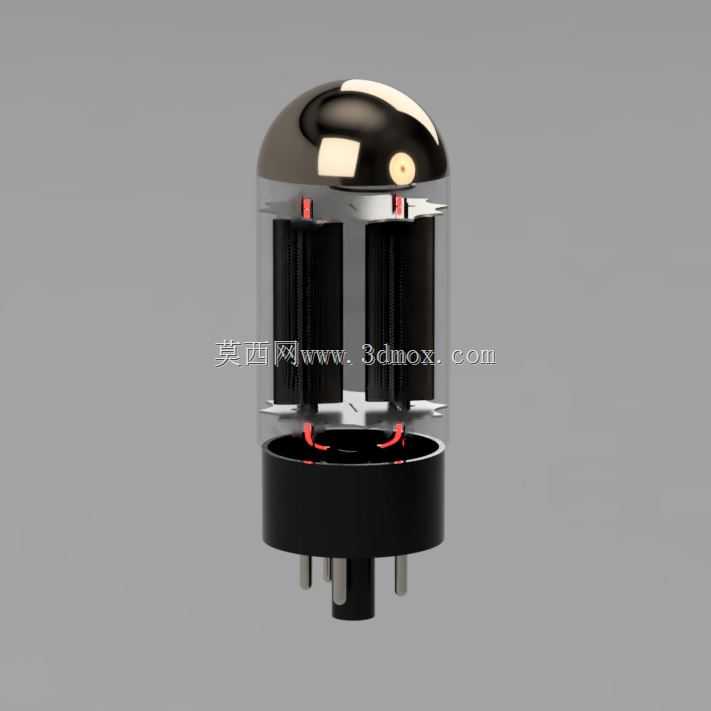

从实际功能特性来看，该整流管采用双阳极共阴极结构，内部设置两组独立的阳极板材，搭配旁热式氧化物阴极，阴极与加热器之间做了绝缘隔离，避免加热器交流纹波串入高压供电回路影响后端音频电路的信噪比；管内设置的吸气剂用于维持管内长期高真空度，避免器件工作过程中电极释放气体导致真空度下降引发打火、性能衰减问题；外部采用硬质玻璃作为密封外壳，底部采用标准八脚胶木基座搭配金属插脚，适配行业通用的八脚电子管管座，无需额外定制安装结构。

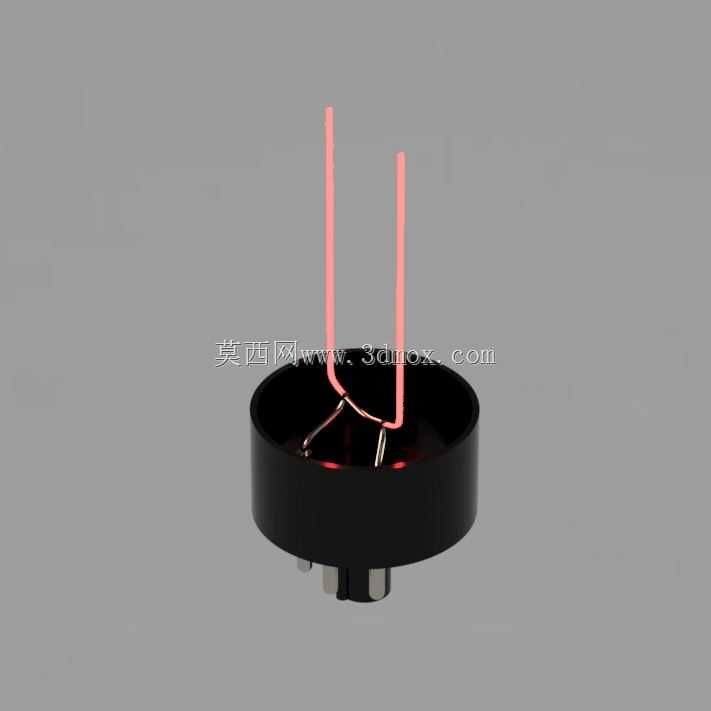

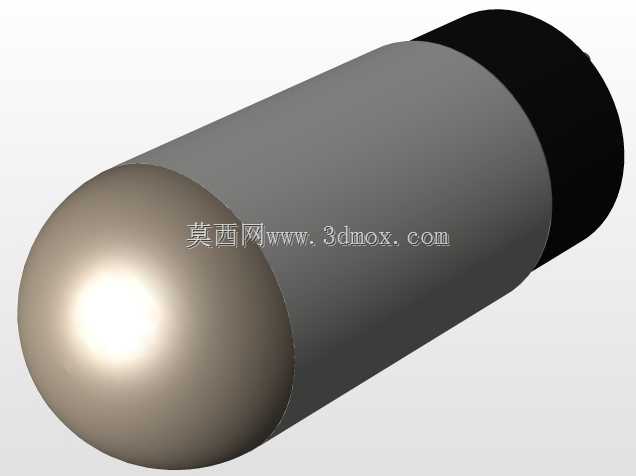

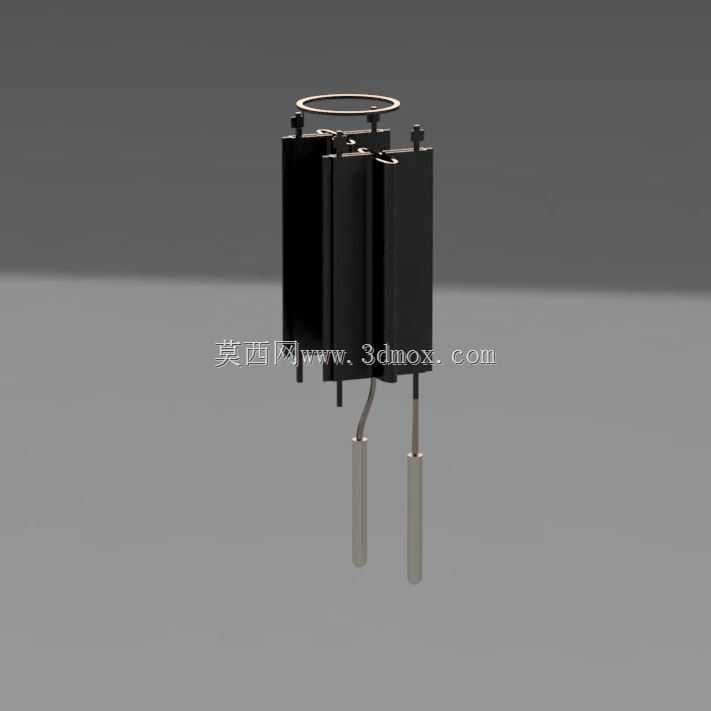

设计过程中首先要明确各部件的安装边界：玻璃外壳为类圆柱鼓形结构，顶部为圆弧收边的穹顶结构，穹顶位置预留吸气剂蒸散的安装位，避免吸气剂工作时遮挡电极间的绝缘间隙；内部阳极采用冲压成型的板材结构，两片阳极对称分布在阴极两侧，通过金属支撑柱固定在底部基座的芯柱上，支撑柱同时承担电极导电与结构固定的双重作用，设计时需要控制支撑柱的形位公差，避免阳极与阴极、加热器之间出现距离不均导致的电场畸变，影响整流特性的一致性。加热器采用双绞合钨丝结构，外部套有绝缘瓷套，与阴极之间保持均匀的间隙，保证加热效率的同时避免热膨胀导致的极间短路。

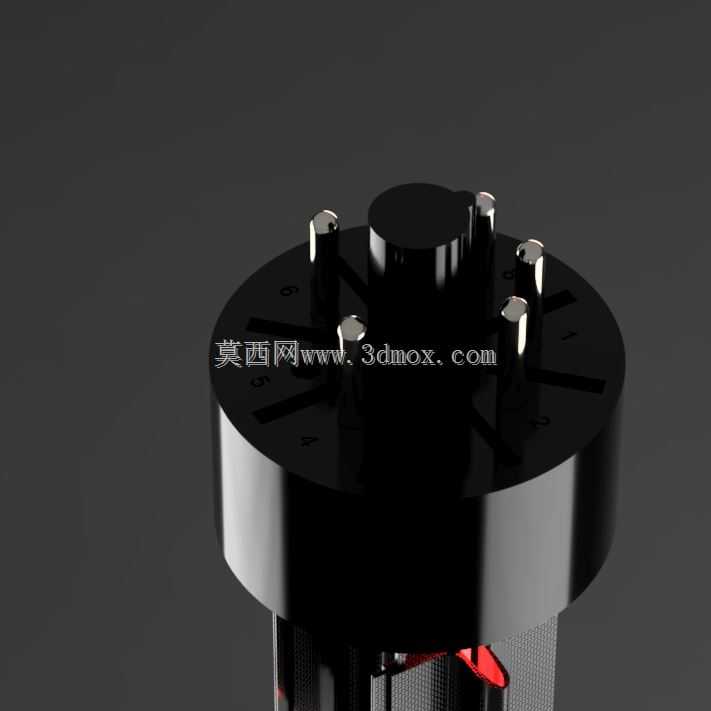

安装尺寸方面，该电子管总高度控制在适配常规胆机机箱的管位空间内，底部八脚插脚的分布直径、插脚直径、插脚伸出长度完全遵循行业通用八脚管座的安装规范，插脚的定位凸键设置在基座对应位置，避免安装时插错引脚导致器件烧毁；玻璃外壳的最大外径需要匹配常用的电子管屏蔽罩内径，方便用户在做电磁屏蔽设计时直接选用标准配件，无需额外加工适配结构。

建模过程中需要重点还原各部件的装配关系：内部电极的固定云母片需要精准开出各支撑柱、电极的定位槽，保证各电极的同轴度与相对位置精度；玻璃外壳与底部基座的封接位置要做贴合面的公差匹配，模拟实际生产中的玻璃-金属封接结构，保证模型用于热仿真时可以准确还原器件工作时的温度分布，避免出现热应力集中的设计缺陷；顶部的金属消光罩需要做圆角处理，避免高压工作时出现尖端放电问题，同时还原原厂器件的外观细节，方便做整机外观渲染时匹配复古设备的设计风格。
