单价格双通道DJ音频混音器结构设计

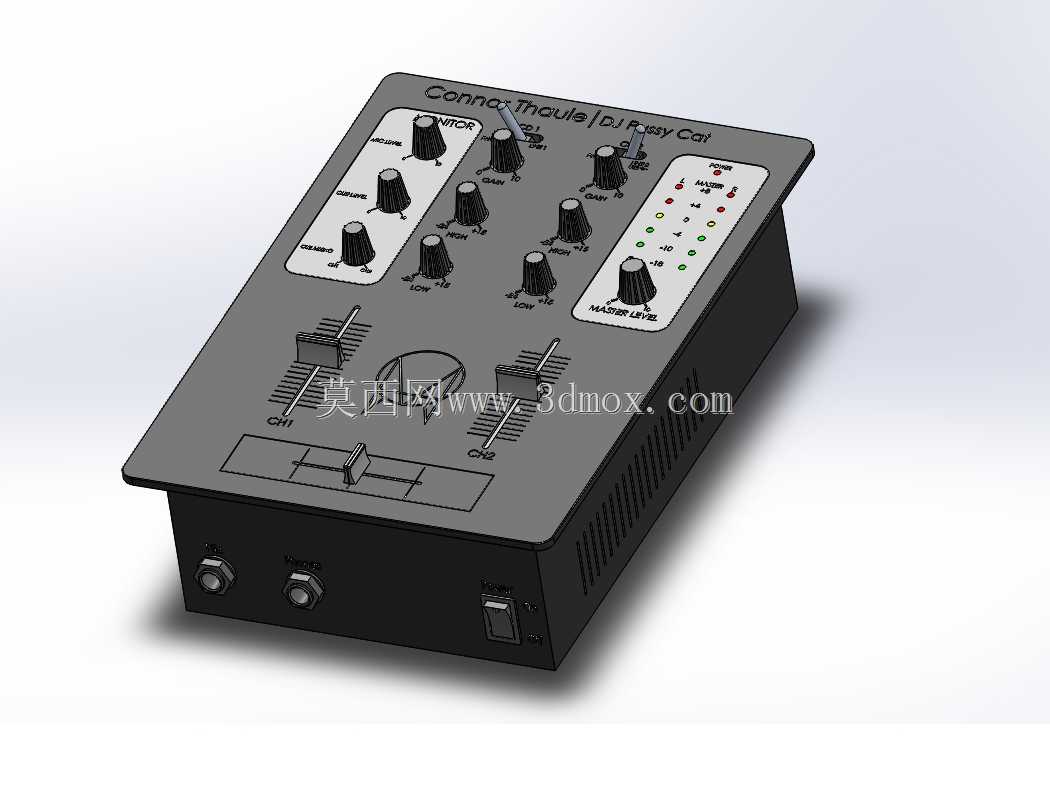

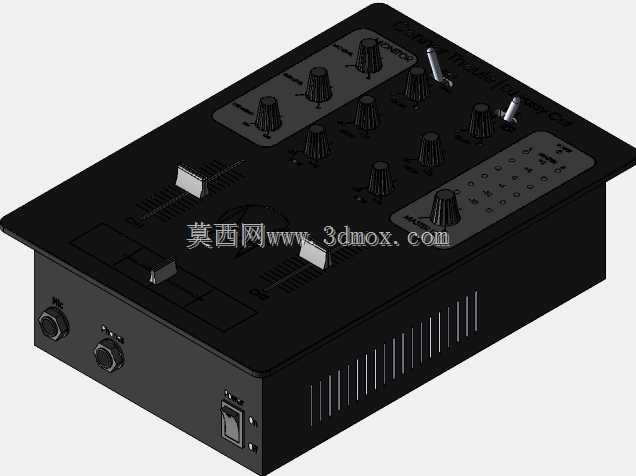

　　这款双通道音频混音器主要面向小型演出、个人DJ工作室、直播音频调试场景设计，可同时接入两路音频输入信号，完成音量匹配、音色微调、信号混合输出的核心功能，适配动圈麦克风、线路电平音频播放器等常见音源设备，满足小型场景下无需大型调音台即可完成基础音频混音的使用需求。从结构设计层面来看，整机采用卧式金属壳体布局，前面板集成所有操作控件，后部预留音频输入输出接口与电源开关，操作区域按照使用频率做分区排布：麦克风输入调节区设置独立增益、高低音调节旋钮，通道推子区域采用直线式滑动电位器，方便使用者快速调整两路信号的混合比例，电平指示区采用多段LED排布，可实时显示输出信号电平状态，避免信号过载产生削波失真。

　　设计过程中优先考虑操作的人机工程合理性，所有旋钮的阻尼参数、推子的行程长度都参照专业音频设备的操作习惯设定，旋钮间距预留足够手指操作空间，避免调节时误触相邻控件；壳体侧面开设散热通风格栅，对应内部电路发热区域形成自然对流散热通道，无需额外加装散热风扇即可满足长时间连续工作的散热需求，避免风扇运转带来的本底噪声影响音频输出品质。接口部分全部采用标准6.35mm音频接口，安装位置突出壳体后部安装面，插接音频线时无需额外预留过大的后部操作空间，整机底部设置四个橡胶防滑脚垫，放置在桌面时可避免滑动，同时隔绝桌面振动传递到设备内部，降低电位器因振动产生的接触噪声。外形尺寸按照桌面摆放场景做边界控制，宽度适配标准桌面置物空间，

　　深度不会占用过多操作台纵深，壳体边角做小圆弧过渡处理，避免搬运、使用过程中尖锐边角划伤操作人员；前面板的标识采用凹印填色工艺，长期使用不会因手指摩擦出现标识脱落问题，电源开关设置在后部靠近电源输入的位置，减少内部电源线的走线长度，降低电源线路对音频小信号回路的电磁干扰。内部结构采用分层布局，电路板固定在壳体底部的安装柱上，操作控件通过前面板的定位孔伸出，控件与电路板之间采用软线连接，既方便装配时的对位调整，也能缓冲操作控件时产生的应力传递到电路板，避免长期操作导致电路板焊盘脱落。
