韦伯45DCOE化油器配套FAJS隔热挡板

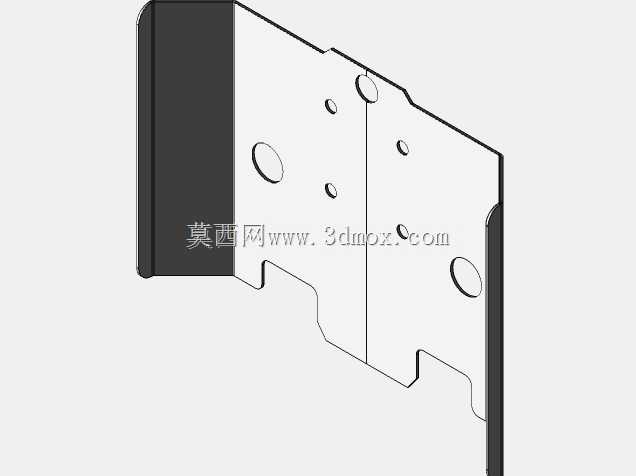

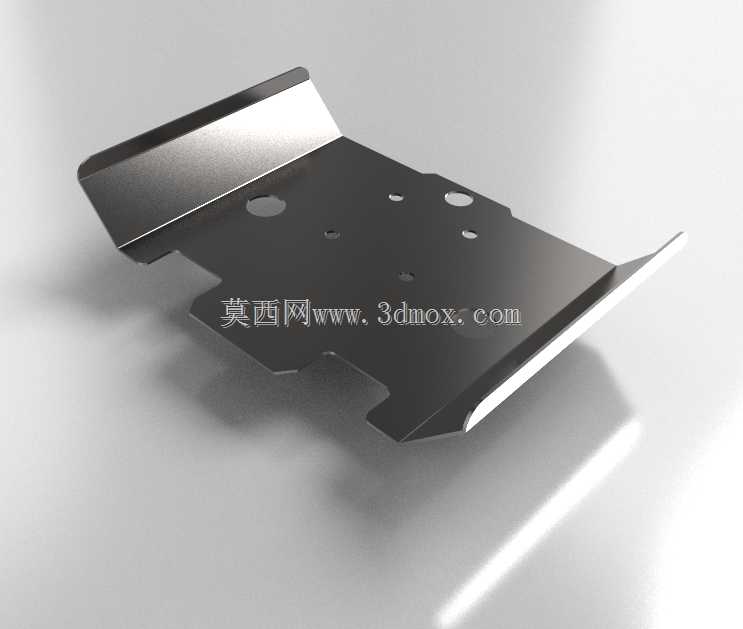

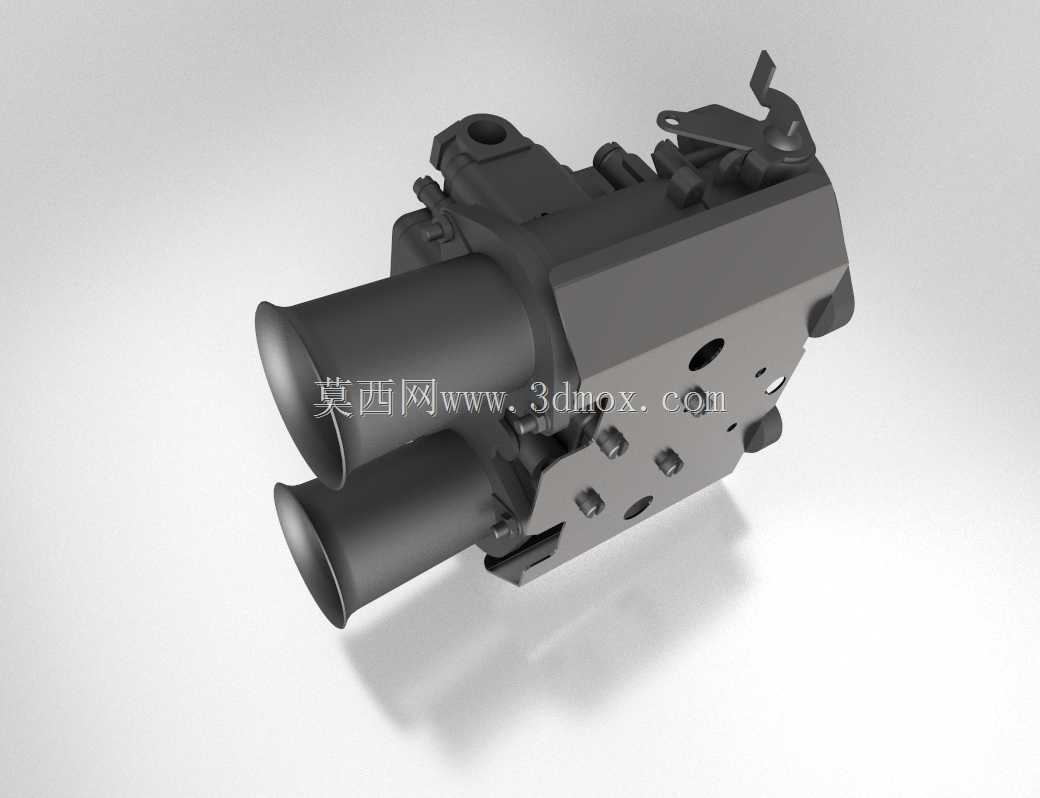

在非横流式发动机的舱内布局中，侧吸式韦伯化油器的安装位置恰好紧邻排气歧管的高温辐射区域，排气歧管在发动机持续运转工况下表面温度可突破数百摄氏度，长期的高温烘烤会导致化油器内部燃油出现气阻现象，轻则造成供油浓度异常、怠速不稳，重则引发动力输出中断、热启动困难等故障，这类隔热挡板正是为解决该类热害问题设计的配套部件。该隔热板采用钣金弯折成型结构，整体以平面基板为主体，边缘根据周边部件的避让需求做了多段翻边处理，翻边结构一方面可以提升薄板自身的结构刚度，避免车辆行驶过程中受振动影响产生形变或共振异响，另一方面也能在一定程度上阻挡热气流向化油器侧的对流扩散，强化隔热效果。基板上预留的多个安装孔位完全匹配韦伯45DCOE化油器的安装螺柱位置，无需额外打孔修改即可直接对位安装，孔位的位置度公差控制在合理范围内，保证安装时不会出现错位卡滞的问题，同时基板上的异形避让缺口是为了避开化油器底部的燃油接头、调节螺钉等突出结构，避免安装后出现部件干涉。设计时并未追求完全阻断所有热传递路径，而是通过在化油器与排气歧管之间建立物理隔层，大幅降低辐射热的传递效率，将化油器本体的工作温度控制在合理区间，减少燃油受热蒸发的概率，同时钣金结构的重量极轻，不会额外增加进气侧的安装负载，也不会对化油器的拆装维护造成过多阻碍。安装时该隔热板被夹持在化油器与进气歧管的安装面之间，整体厚度控制在不影响安装螺栓啮合长度的范围内，边缘的翻边角度经过反复校核，既不会触碰周边的油管、拉线等附属部件，也能最大化遮挡排气歧管正对化油器的热辐射面，在有限的安装空间内实现最优的隔热效能，这类结构简单的钣金隔热件，往往是解决老式化油器发动机热态工况故障的高性价比方案。
