32mm规格十字滑块联轴器结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295040
  • 32mm规格十字滑块联轴器结构设计
  • 32mm规格十字滑块联轴器结构设计
  • 32mm规格十字滑块联轴器结构设计

这款十字滑块联轴器主要应用在两轴存在一定径向偏移的传动场景中,常见于轻工输送设备、小型泵组、普通机床进给机构这类对传动精度要求不算极端严苛,但需要补偿安装误差、缓冲少量传动冲击的工位。日常设备安装过程中,很难做到主动轴与从动轴的绝对同轴,强行使用刚性联轴器会在轴端、轴承位置产生额外的附加载荷,长期运行会加剧轴承磨损、甚至出现轴件疲劳断裂的问题,这类十字滑块结构正是为解决这类安装对中偏差问题设计的。

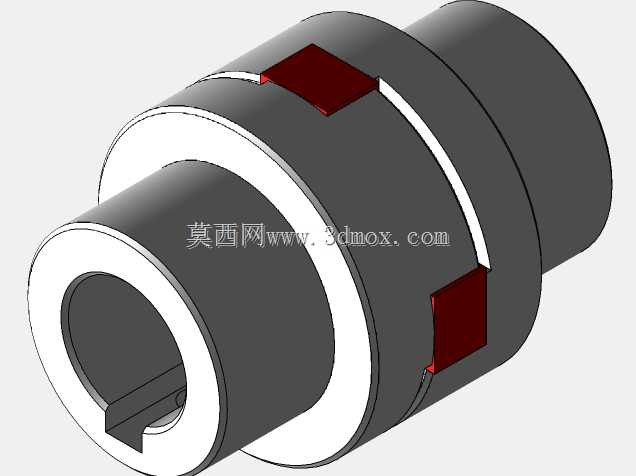

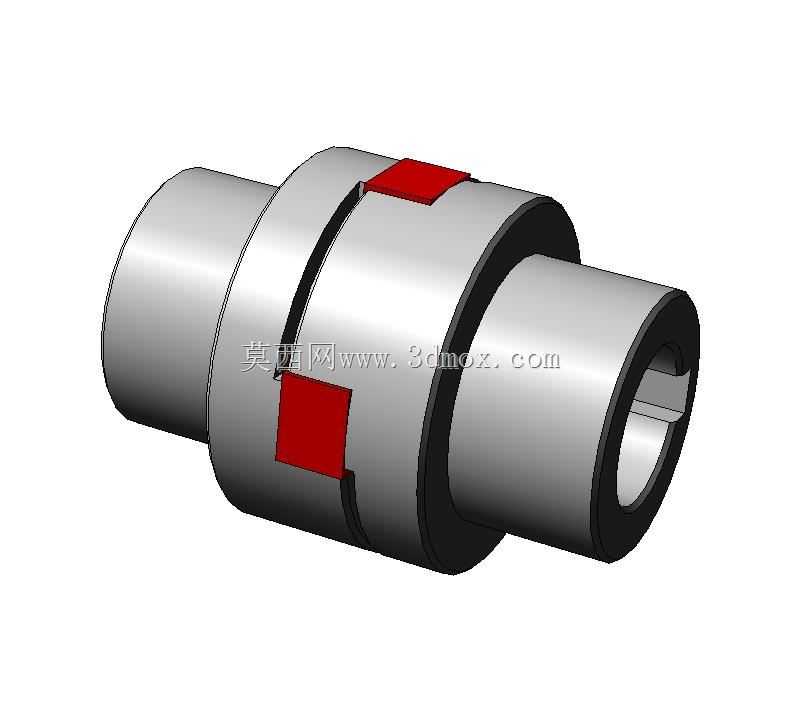

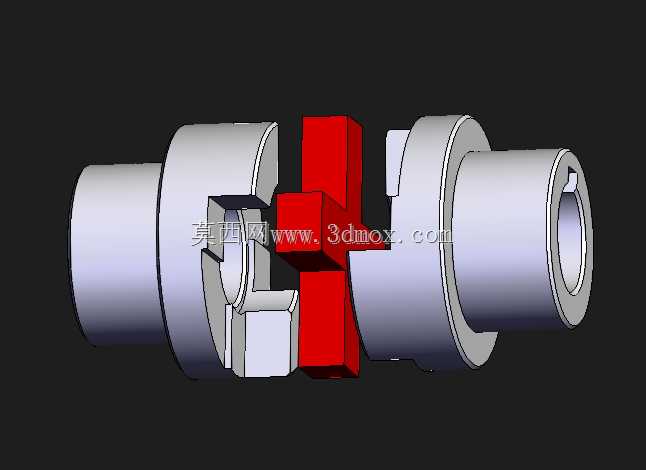

从结构上看,它由两端的轴套和中间的十字滑块组成,两端轴套端面上开有互相垂直的径向凹槽,中间滑块两端的凸榫分别嵌入两侧轴套的凹槽内,滑块凸榫与凹槽之间保留合理的配合间隙,当两轴存在径向偏移时,滑块可以在凹槽内做小幅滑动,以此补偿两轴的相对位移。本次设计适配的轴径为32mm,安装时需要注意两端轴的伸入长度不能超过轴套的内孔深度,避免两轴端面在运行中发生顶碰;轴套外侧的台阶结构是为了方便安装时的轴向定位,配合轴端的紧定螺钉可以实现轴与轴套的周向固定,防止传动过程中出现轴与联轴器的相对打滑。

设计过程中,中间滑块的凸榫宽度与凹槽宽度的配合公差选的是间隙配合,既保证滑动补偿的灵活性,又不会因为间隙过大造成传动反向间隙过大;滑块与轴套的接触面做了减摩设计思路预留,实际生产中可以在滑块表面镶嵌耐磨材料,降低长期滑动造成的磨损,延长部件的使用寿命。这类联轴器不适合高速重载的传动场景,因为滑块的偏心滑动在高速下会产生额外的离心力,加剧振动和磨损,通常适用的转速区间在中低速范围,传递的扭矩也属于中小扭矩级别。

安装边界上,这款联轴器的径向最大补偿量可以达到轴径的百分之几级别,角向补偿能力相对较弱,安装时还是要尽量控制两轴的角向偏差在允许范围内,避免滑块受到额外的卡滞力。整体外形为圆柱阶梯结构,最大外径比轴径大出足够的尺寸来保证凹槽结构的强度,不会在传递额定扭矩时出现凸榫断裂的情况,轴向总长度适配常规32mm轴径的安装空间需求,不需要额外改动设备的原有安装位就能直接替换同规格的旧联轴器,设备维护更换的适配性较好。日常运维中只需要定期检查滑块的磨损情况,当滑块凸榫的磨损量超过配合间隙允许值时,单独更换中间滑块即可,不需要整体更换两端的轴套,能降低设备的维护成本。
