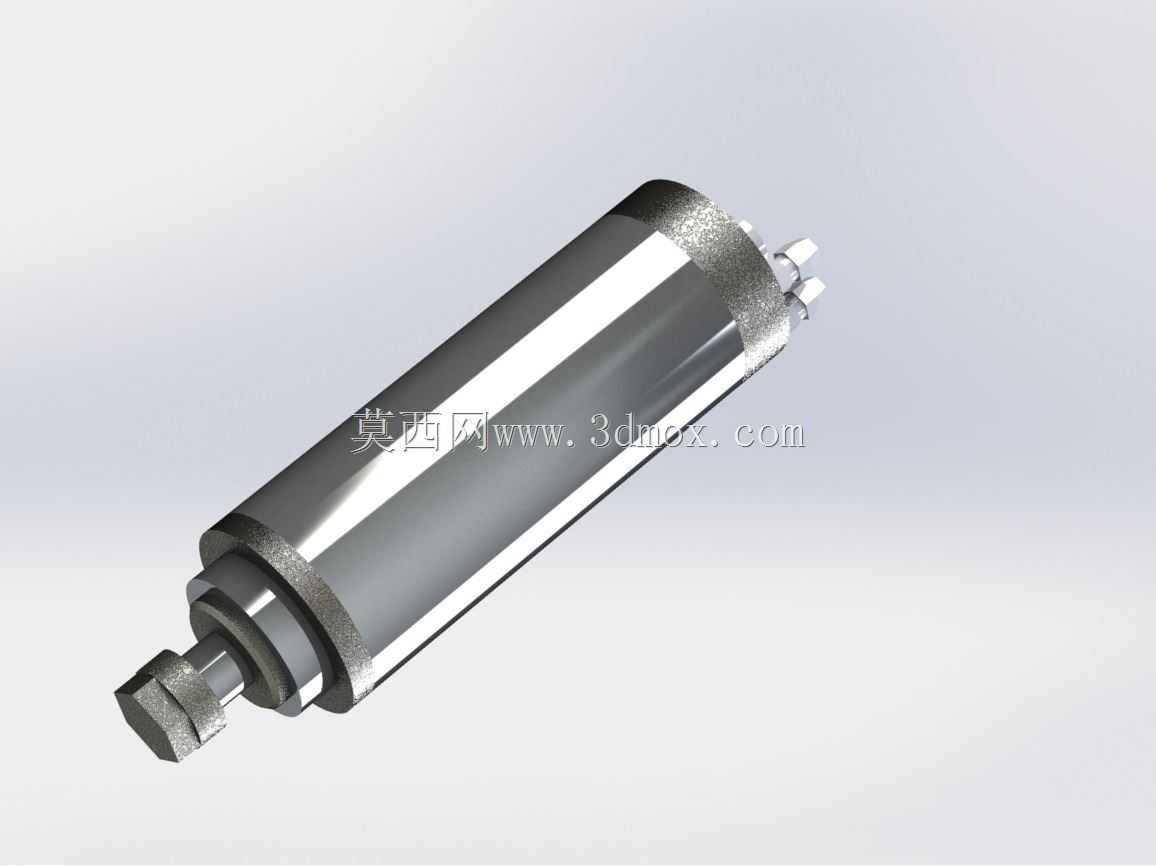

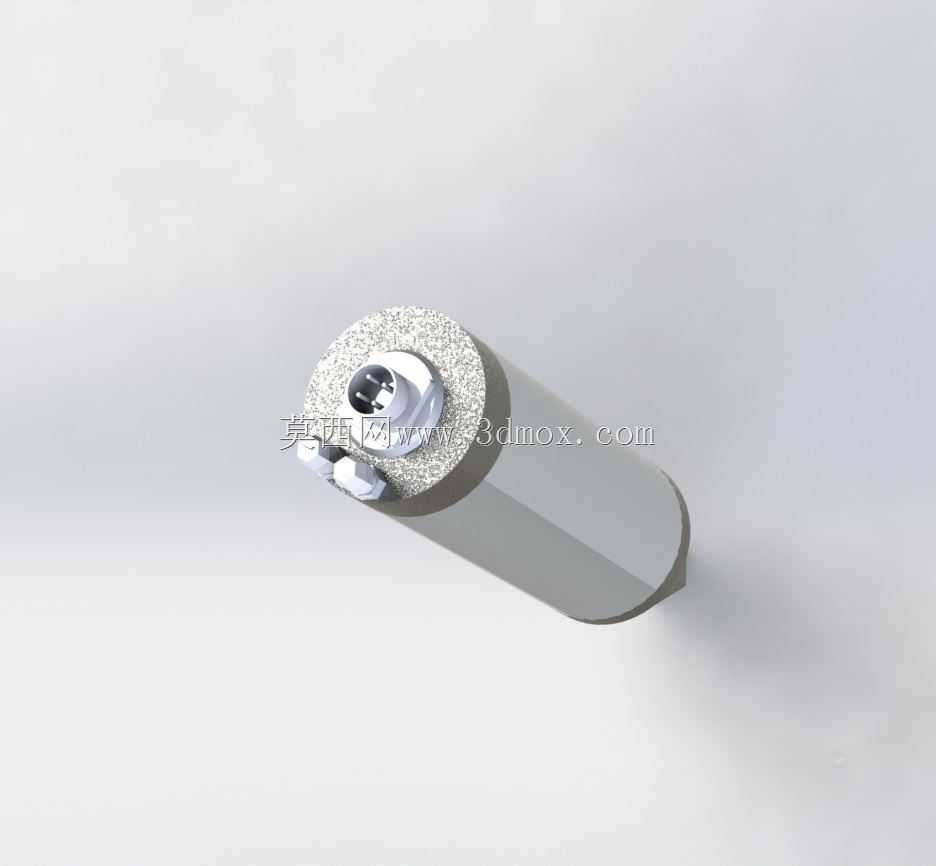

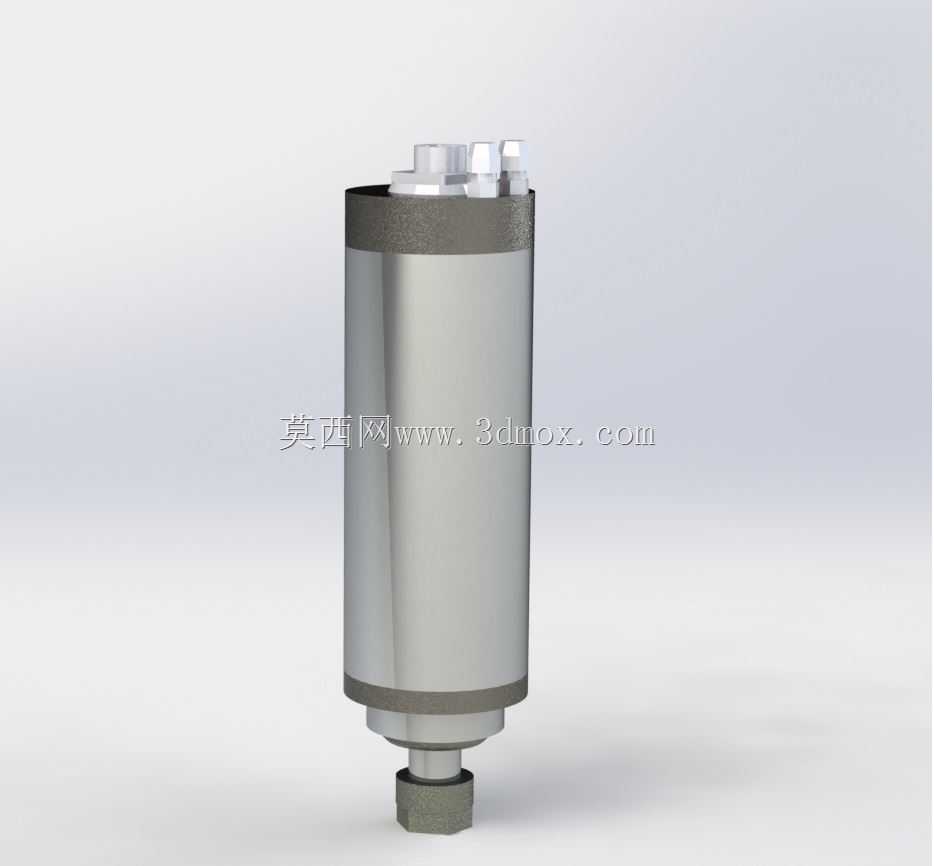

直径80毫米2.2千瓦ER20主轴结构设计

这款主轴的三维建模，是针对小型CNC加工场景的实际需求完成的，适配桌面级数控雕铣、非金属零件小批量切削加工的工况，可直接搭配对应规格的驱动器实现转速闭环控制，满足亚克力、软铝、木材等常见加工材料的切削转速要求。从实际安装边界来看，主体外径严格控制在80毫米，属于小型加工设备常用的主轴安装尺寸，可直接适配市面常规的80毫米直径主轴固定座，不需要额外做安装转接结构，降低设备改装或者自制设备的结构适配工作量。从结构设计逻辑上，建模过程完整还原了主轴的外部装配特征，前端ER20夹头的安装位、尾部接线与气封接口的位置都按照实物测绘尺寸还原，夹头锁紧螺母的外形、主轴本体的阶梯轴结构都做了精准复刻，能够直接用于设备的装配干涉检查，在做设备整体布局的时候，可以直接导入装配体，核对主轴与Z轴滑台、加工台面的安全行程距离，避免实际装配时出现运动干涉。在功能特性层面，这款主轴采用水冷散热结构对应的外形设计，本体的光滑圆柱面既可以作为安装定位面，也适配水冷套的装配需求，能够在长时间连续加工的工况下保持稳定的工作温度，避免热伸长影响加工精度。ER20的夹头规格可以夹持1-13毫米直径的刀具，覆盖小型加工场景下绝大多数的铣刀、钻头、雕刻刀装夹需求，不需要频繁更换主轴规格就能完成不同工序的加工。建模过程中特意保留了主轴本体的安装基准面特征，在做设备结构设计时，可以直接以主轴的圆柱面作为装配基准，对齐Z轴滑台的安装孔位，快速完成主轴组件的虚拟装配，同时可以根据模型的外形尺寸，预留水冷管路、动力线的走线空间，避免后期走线时与滑台运动部件产生剐蹭。针对小型CNC设备自制或者改装的场景，这个模型可以直接用于安装支架的结构设计，根据主轴的外径尺寸设计抱紧式固定座的内径公差，确定固定座的锁紧螺栓位置，保证主轴安装后的同轴度，减少高速运转时的径向跳动。在实际加工场景中，这类2.2千瓦功率的主轴，最高转速可以满足常规雕铣加工的线速度要求，搭配对应的变频器或者伺服驱动器，可以实现转速的实时调整，适配不同材料的切削参数，比如加工木材时可以调高转速获得更好的表面光洁度，加工软铝时适当降低转速配合进给参数减少刀具磨损。模型的外形细节还原了主轴两端的密封结构位置，在做设备防护设计时，可以对应设计主轴端面的防尘结构，避免加工碎屑进入轴承部位，延长主轴的实际使用寿命。
