小型铝型材框架桌面数控加工设备

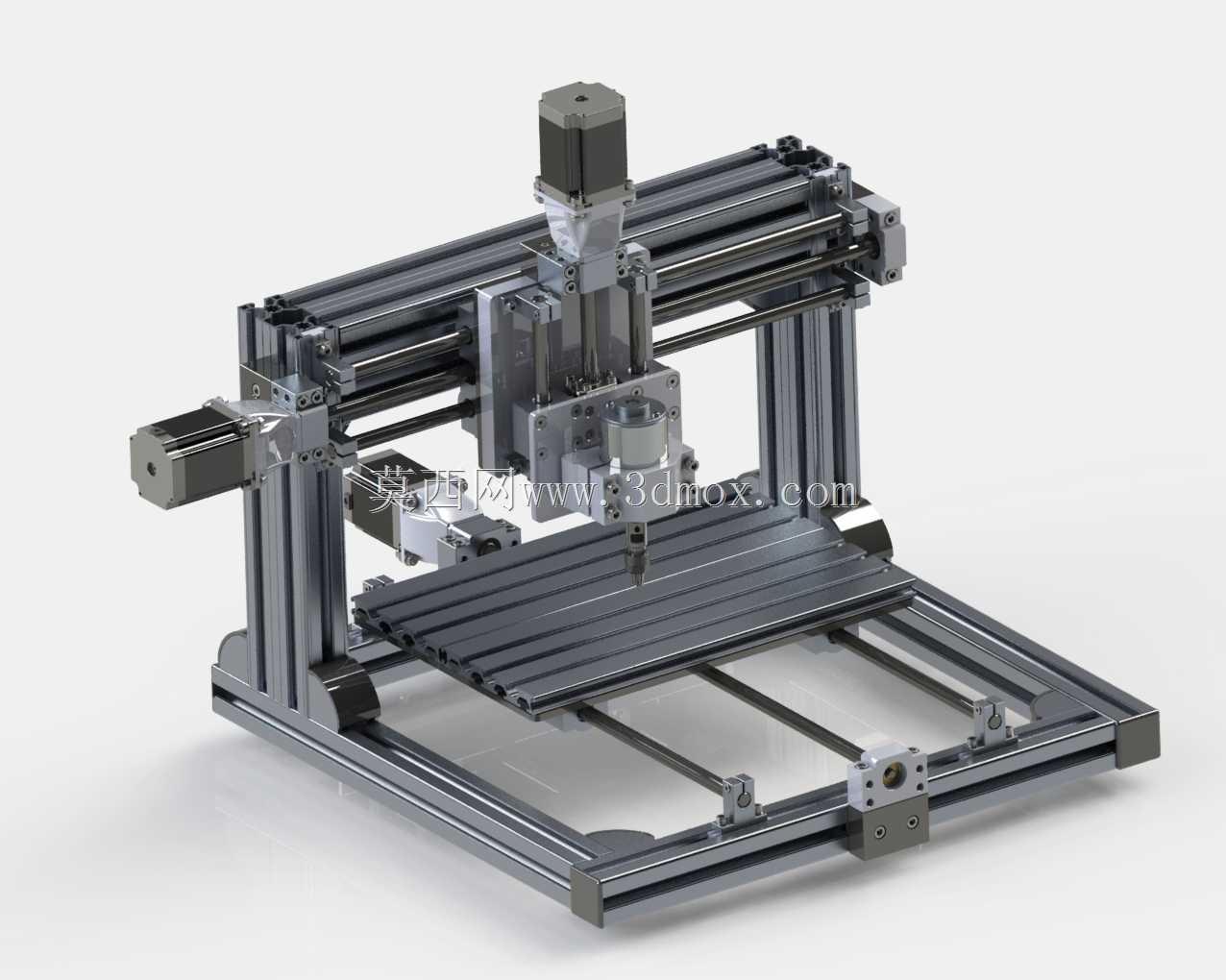

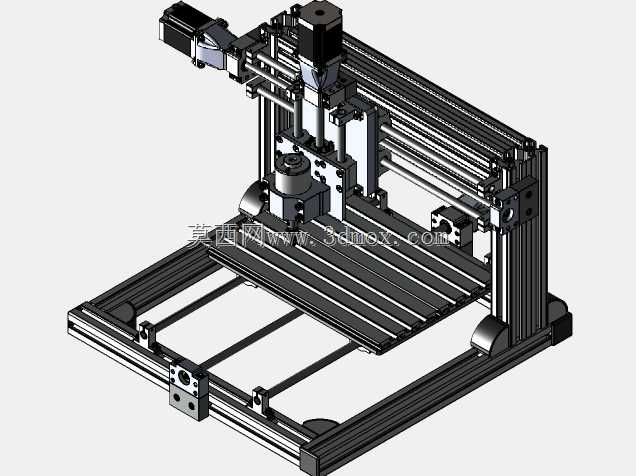

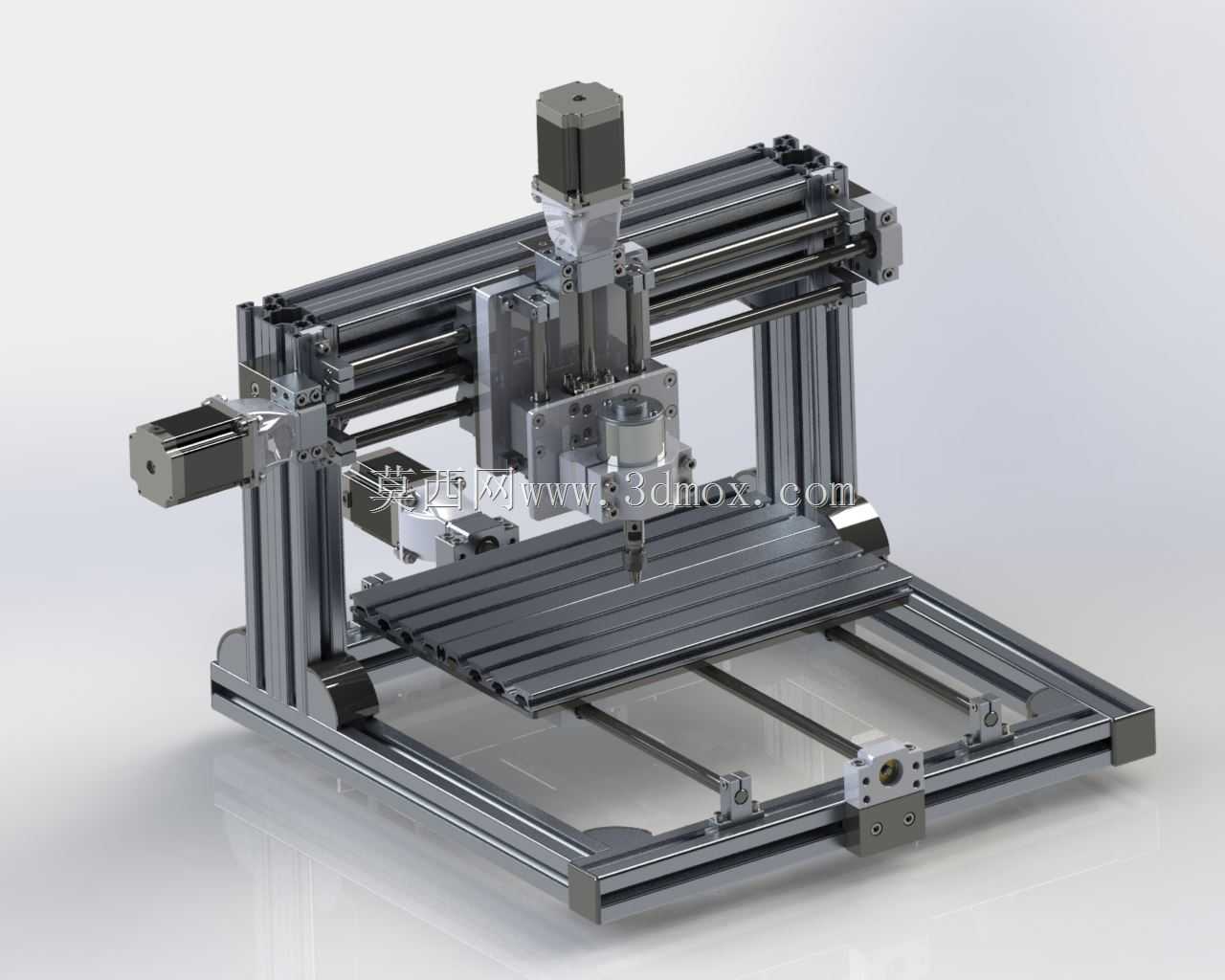

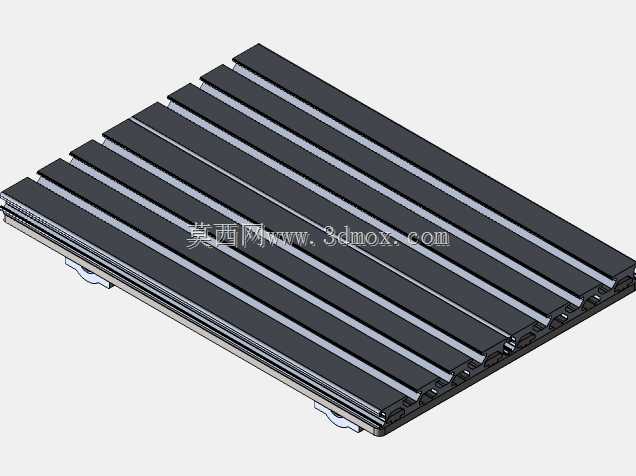

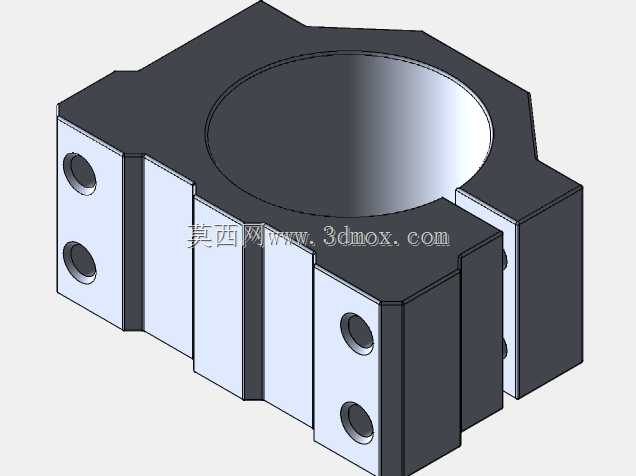

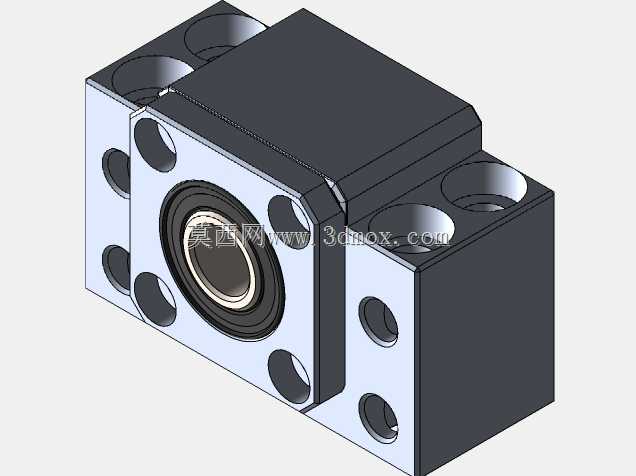

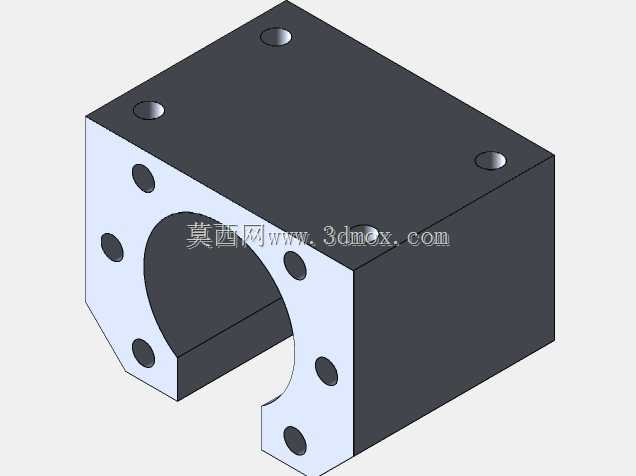

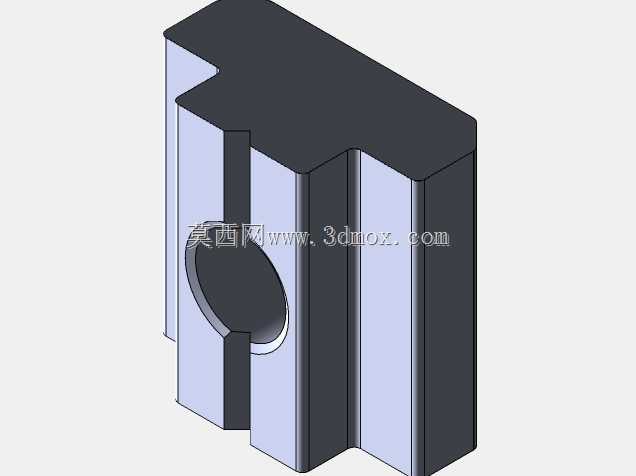

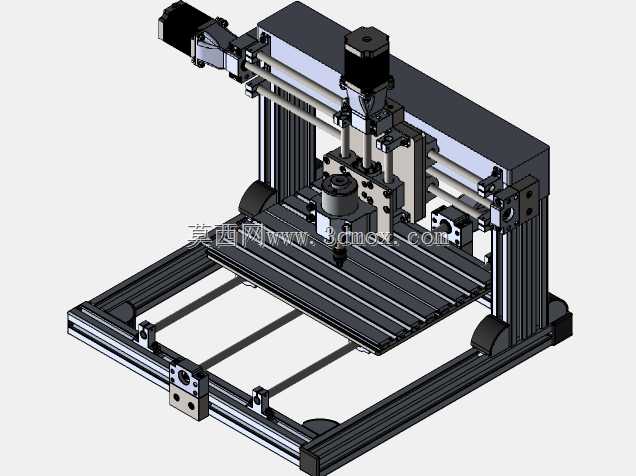

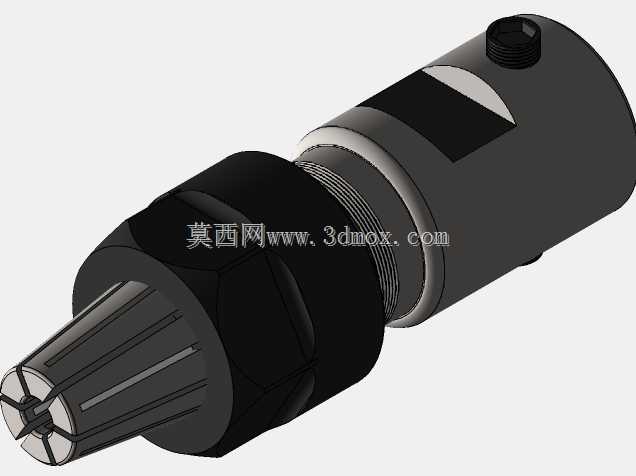

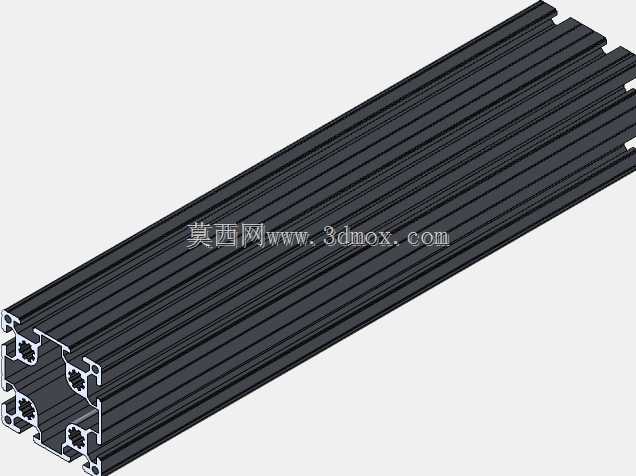

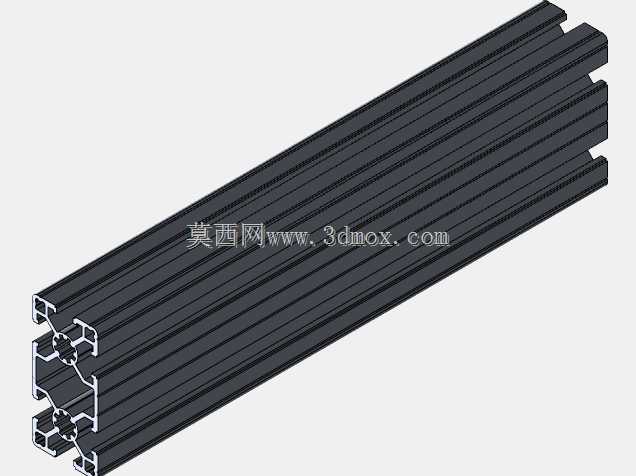

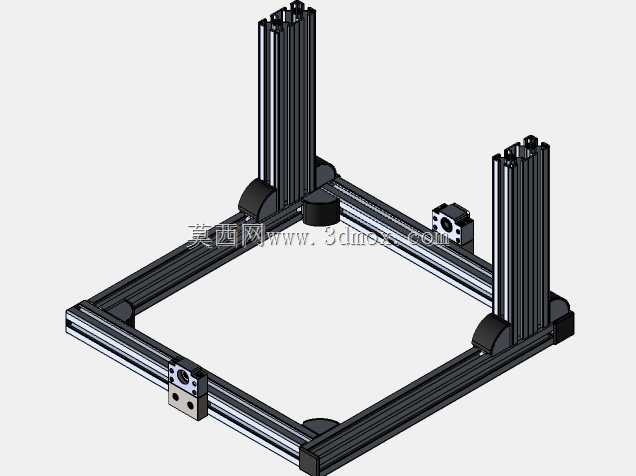

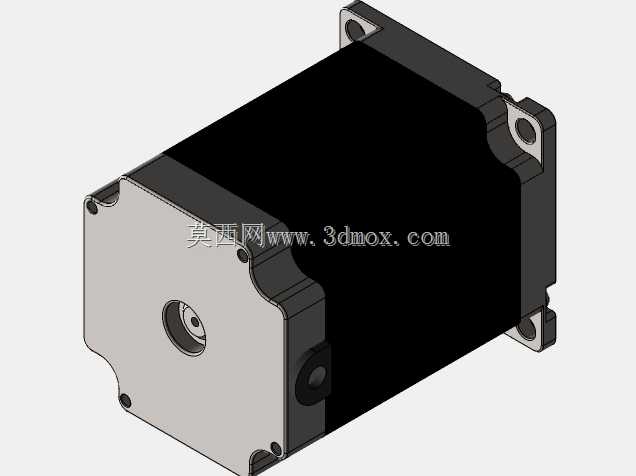

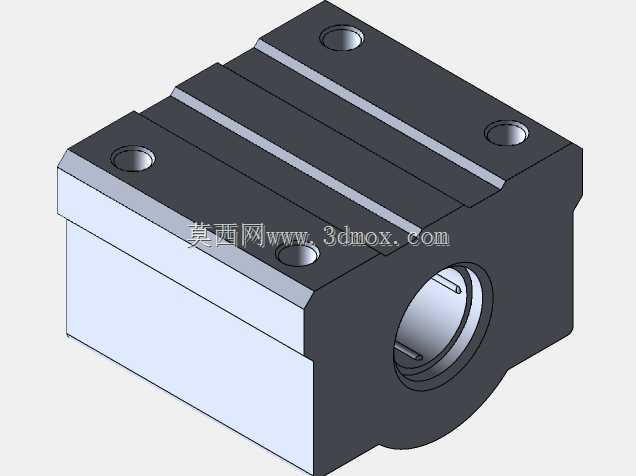

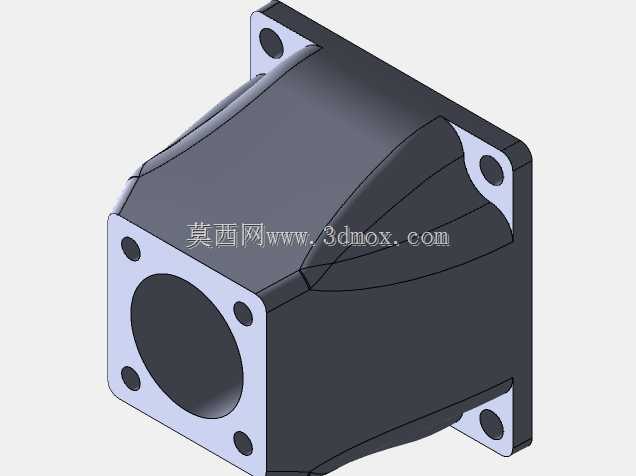

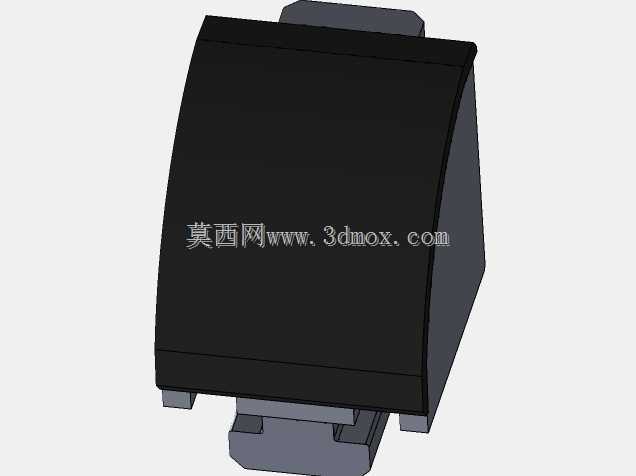

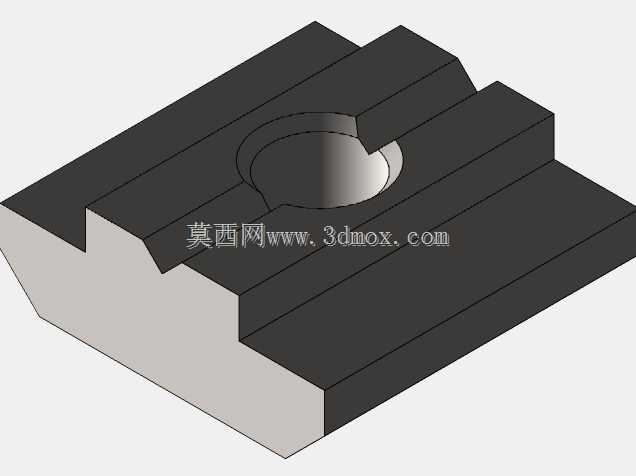

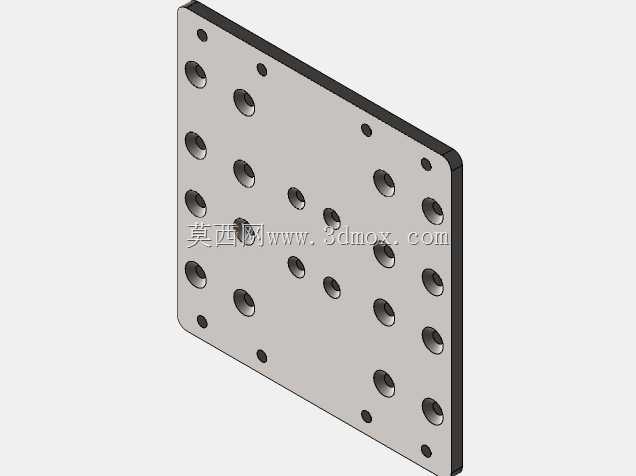

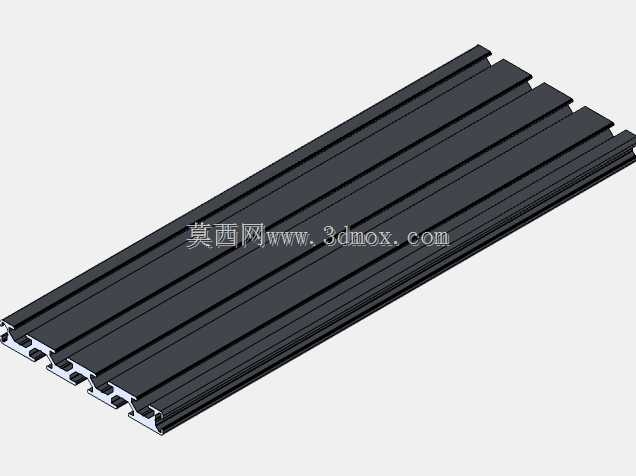

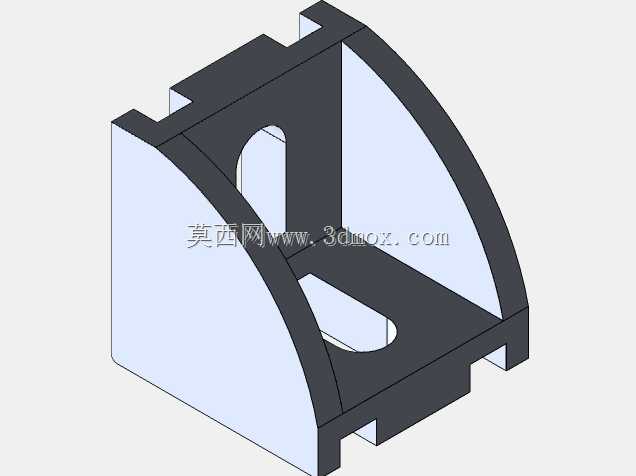

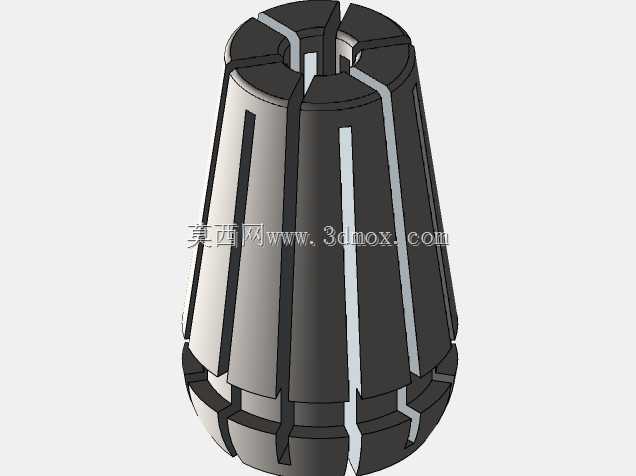

这款桌面级数控加工设备，主要面向小尺寸工件的精密加工场景，适配小型工坊、个人DIY工作室、院校教学实训等空间有限的使用环境，可完成软金属、工程塑料、亚克力、木材等多种材质的平面铣削、轮廓雕刻、钻孔攻丝等加工工序，弥补了大型工业机床占地大、调试成本高，无法适配小批量零散加工需求的短板。整机采用工业铝型材搭建主体机架，铝型材的槽道结构无需额外焊接工序，所有连接部位通过标准角码、螺栓锁紧固定，既保证了机架的整体刚性，又预留了充足的改装拓展空间，使用者可根据加工需求调整轴系行程、更换不同功率的加工主轴。设备采用三轴联动的运动结构，X、Y、Z三个轴向均配置线性导轨作为运动导向部件，配合同步带或滚珠丝杠传递动力，搭载的步进电机可精准控制各轴的进给位移，保证加工过程中走刀路径的一致性，有效降低加工面的振纹误差。从安装边界来看，整机机架的外部占地尺寸控制在510mm见方的范围内，高度仅352mm，可直接放置在常规工作台面上使用，不需要额外浇筑设备基础，也不需要预留过大的操作维护空间，日常使用时仅需在设备周边预留100mm左右的走线、换刀操作空间即可。设备的有效加工工作区域为250mm×316mm×80mm，可覆盖绝大多数小型零件的加工尺寸需求，无论是定制小型机械结构件、制作手板模型，还是加工个性化标识牌、工艺摆件，都能在这个行程范围内完成加工动作。设计过程中所有传动、连接、固定零件均选用市面通用的标准件，没有定制特殊规格的非标零件，使用者在后期维护更换易损件时，可直接从常规五金渠道采购对应配件，不需要单独开模定制，大幅降低了设备的后期使用与维护成本。Z轴的滑台结构采用下沉式安装设计，主轴固定座可适配不同直径的常规加工主轴，使用者可根据加工材质的硬度、切削量需求，更换对应功率的主轴单元，无需对滑台结构做额外改装。Y轴的工作台采用铝型材台面搭配T型槽结构，可通过T型螺栓快速固定夹具、工件压板，装夹不同形状的工件时不需要重新制作专用工装，大幅缩短了加工前的准备时间。各轴向的行程限位位置均预留了传感器安装位，可根据使用需求加装硬限位、原点开关，避免调试过程中出现超程撞机的问题，保护传动部件与主轴不受损坏。
