插齿机专用切削刀头装配结构

项目分类:3D模型 发布时间:2021-09-27 ID:294924
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构
  • 插齿机专用切削刀头装配结构

在齿轮加工生产环节,插齿工序是完成内齿、多联齿轮等特殊齿形加工的核心工艺,这套刀头总成是插齿机执行切削动作的直接执行部件,直接决定齿形加工精度与表面加工质量。从实际应用场景来看,这类刀头总成多用于中小模数齿轮的批量插削加工,适配常规立式插齿机的主轴安装接口,可完成直齿、斜齿甚至部分特殊齿形的插削作业,在汽车变速箱齿轮、工程机械传动齿轮、减速器齿轮的生产线上都能见到这类结构的应用。

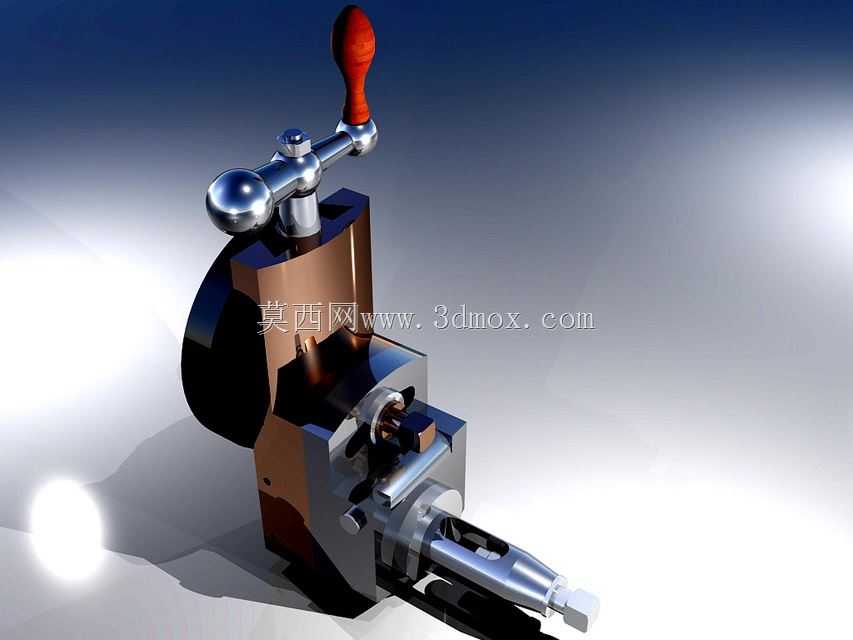

从功能特性上看,这套总成集成了刀体装夹、行程调节、手动微调锁紧三个核心功能模块:顶部带红色绝缘握柄的操纵杆用于快速调整刀杆的伸出行程,旁边的球形手柄是锁紧机构,完成行程调整后扳动球形手柄即可通过内部的楔块结构锁紧刀杆位置,避免切削过程中出现窜动影响加工精度。刀头主体的承力结构采用合金工具钢材质,切削受力区域做了加厚处理,可承受插削过程中反复的冲击载荷,减少长期使用后的结构变形。前端的刀座部分设计有标准的刀具装夹槽,可适配不同规格的插齿刀具,装夹时通过侧面的紧定螺钉完成刀具定位,更换刀具时无需拆解整个总成,能有效减少产线换刀的辅助时间。

设计思路上,这套结构优先考虑了加工过程中的刚性与操作便捷性:整体布局将锁紧机构与调节机构集中在总成上部,操作时无需俯身到机床加工区域,站在机床操作位即可完成行程调整与锁紧动作;内部的传动配合面采用研磨加工,配合间隙控制在0.02mm以内,既保证调节时的顺畅度,又能避免切削振动带来的配合面磨损。安装边界方面,这套总成的底部安装法兰与插齿机主轴的定位止口采用H7/h6的配合公差,安装时只需对准止口拧紧连接螺栓即可完成定位,无需额外找正;总成的横向最大轮廓尺寸控制在160mm以内,不会与插齿机的工件工作台、防护护罩产生运动干涉,垂直方向的行程调节范围覆盖0-50mm,可满足常规厚度齿轮的插削行程需求。日常使用中,只需定期在配合面注入润滑脂,即可保证调节机构的长期顺畅运行,减少卡滞风险。
