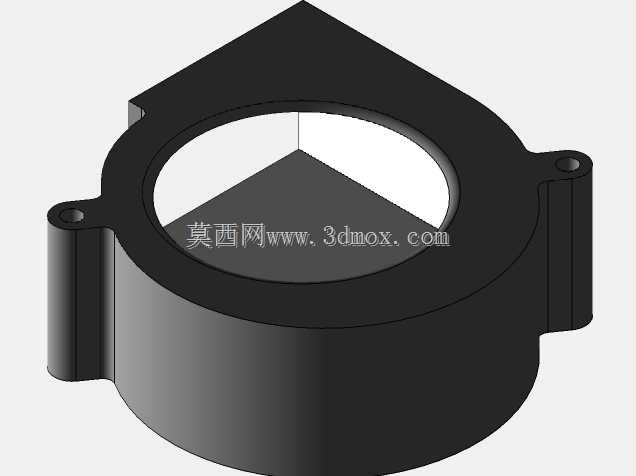

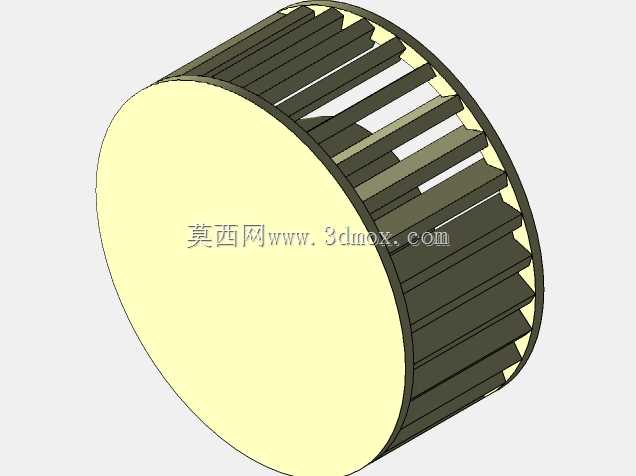

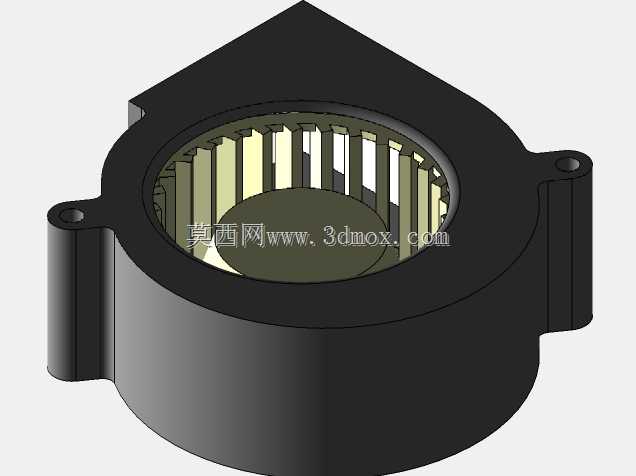

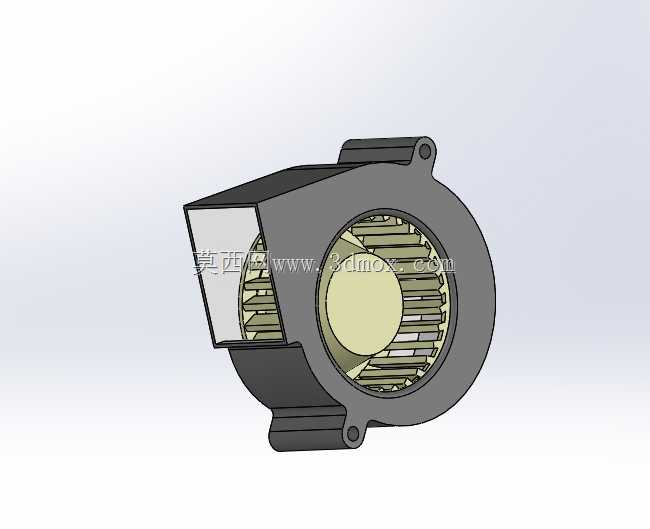

这款离心式鼓风部件在紧凑型电子设备、小型工控机柜、便携检测仪器的散热通风场景中应用十分广泛,和常规轴流风机直吹的送风逻辑不同,它采用侧进风、径向出风的蜗壳结构,能够在有限安装空间内形成更高的风压,克服密集电子元件、狭窄风道带来的风阻,把设备内部积滞的热空气快速导出,避免局部温升高引发的元器件性能衰减、寿命缩短问题。从结构设计逻辑来看,整个部件的蜗壳采用等宽流道设计,叶轮采用多翼式前倾叶片布局,叶片沿轮毂周向均匀排布,进风口正对叶轮中心区域,气流进入叶轮后随叶片旋转获得离心加速度,沿蜗壳内壁导流后从侧面的方形出风口定向送出,这种结构能在低转速工况下保持稳定的送风量,同时把运行气动噪音控制在较低水平,适配对噪音有要求的桌面设备、医疗检测类仪器的使用需求。安装边界上,蜗壳壳体上下两端延伸出带安装孔的固定耳,两个安装孔的中心距、孔径都匹配小型设备常用的M3/M2.5固定螺丝规格,安装时不需要额外设计复杂的转接支架,直接通过螺丝就能把风机固定在设备风道的预设位置,方形出风口的尺寸和常规小型设备的通风接口完全适配,对接风道时不需要做额外的变径处理,能减少结构设计阶段的适配工作量。实际选型使用时,这款24V直流供电的风机可以直接对接设备内部的直流供电回路,不需要额外配置电压转换模块,叶轮和蜗壳之间的间隙控制在极小范围内,能减少气流回流损失,提升送风效率,蜗壳边角做了小圆角过渡,既可以避免安装时的锐边划伤,也能减少气流在壳体内的涡流损耗。在三维建模过程中,这类风机的结构还原需要重点关注蜗壳的型线曲率、叶片的安装角度、固定耳的位置公差,这些参数直接影响后续结构装配时的干涉检查、风道仿真的结果准确性,很多工程师在做紧凑型设备结构设计时,会直接调用这类成熟风机的三维模型做装配校验,提前确认安装空间、风道对接位置是否合理,避免后期打样时出现安装干涉、风道错位的问题,缩短产品开发的迭代周期。
- 上一篇:直径80毫米2.2千瓦ER20主轴结构设计
- 下一篇:不锈钢平开合页结构三维设计
- 全部评论(0)
- 模板大小 684.43 KB
- 售价 5金币
- 浏览次数
- 系统要求 Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 通用机械零部件
