船型翘板电源开关按钮结构设计

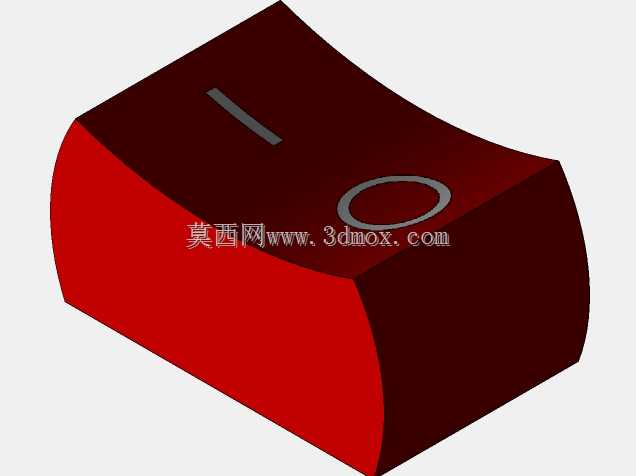

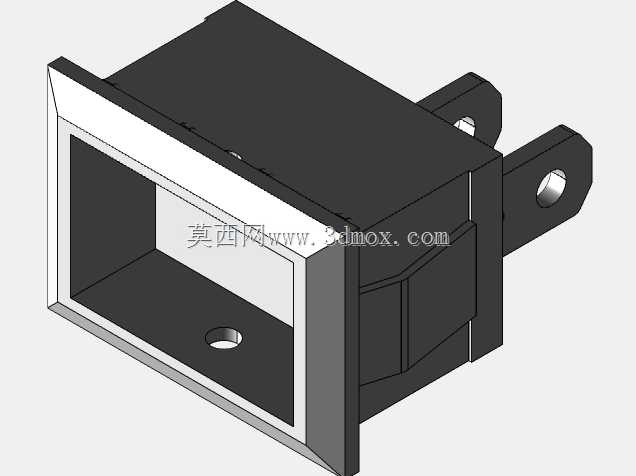

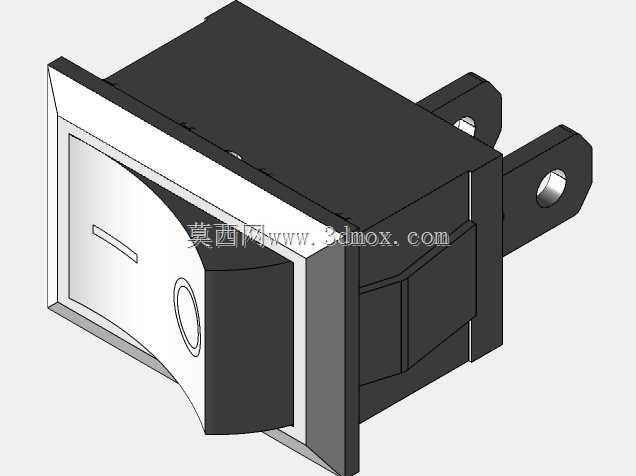

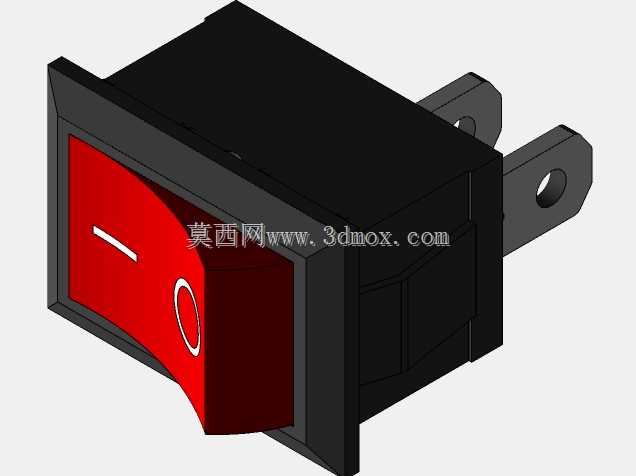

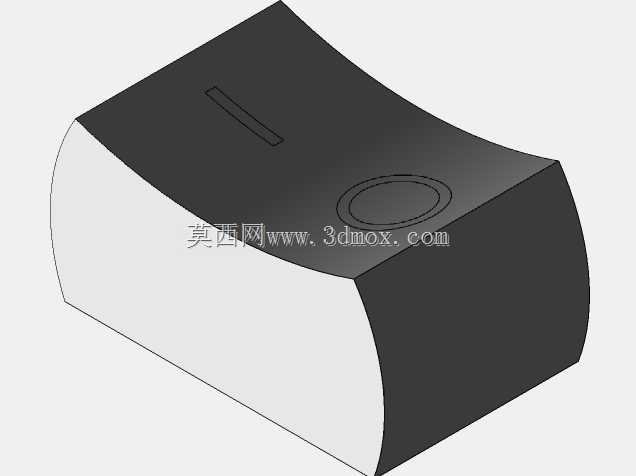

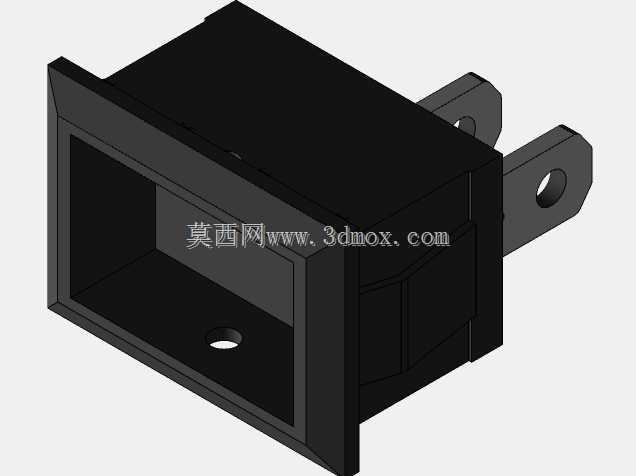

这类翘板结构的开关按钮，是低压电气控制回路里最常见的手动操作元件之一，日常在小型机电设备、桌面仪器、家电产品、工控终端的面板上都能见到它的身影，主要承担回路通断切换、功能档位选择的作用，相比按压式微动开关，它的操作接触面积更大，戴薄劳保手套也能准确操作，误触概率更低，状态辨识度也更强。从结构设计来看，这款开关采用嵌入式面板安装结构，外壳为阻燃绝缘材质，适配标准的矩形面板开孔，安装时从面板正面推入，依靠壳体两侧的弹性卡脚就能完成快速固定，不需要额外加装紧固件，装配效率很高，适合批量生产的设备组装场景。开关的操作翘板做了弧形曲面处理，表面带有凹凸的通断标识，操作人员不用凑近看，靠指尖触感就能分辨当前开关状态，两个带安装孔的插片式接线端从壳体尾部伸出，适配常见的6.3mm规格插簧端子，接线时不需要焊接，直接压接插簧就能完成导线连接，后期维护更换也十分方便。设计过程中，翘板的摆动行程做了合理限制，按动时的反馈力度适中，既不会因为力度太轻导致受振动误切换，也不会因为力度过大造成操作疲劳，内部的触点组件采用跷跷板结构，动作时触点滑动摩擦可以带走表面的氧化层，长期使用也能保持稳定的接触性能，避免接触不良导致的回路故障。壳体的安装边界做了限位凸台，推入面板后凸台会贴紧面板内侧，既可以保证开关安装后和面板表面齐平，没有突兀的凸起，也能阻挡灰尘、溅水从安装缝隙进入设备内部，适配多数普通工业场景的防护要求。接线端的排布间距符合电气安全间隙要求，日常接入AC220V及以下的控制回路时，不会出现极间打火击穿的问题，翘板和壳体之间的配合间隙控制合理，操作时没有卡滞、松旷的问题，反复操作的寿命可以满足常规设备的全生命周期使用需求，不需要频繁更换开关元件。
