不锈钢平开合页结构三维设计

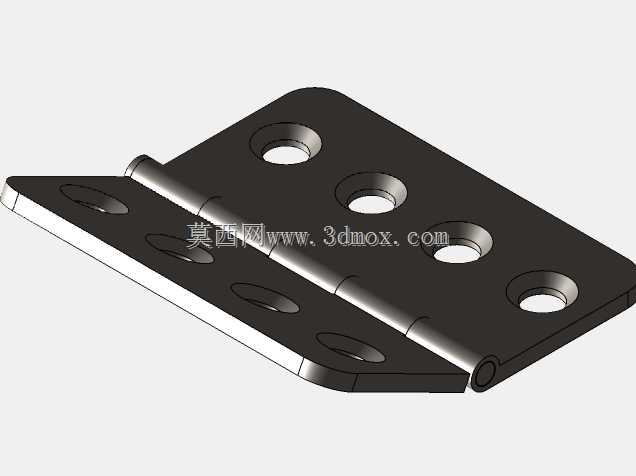

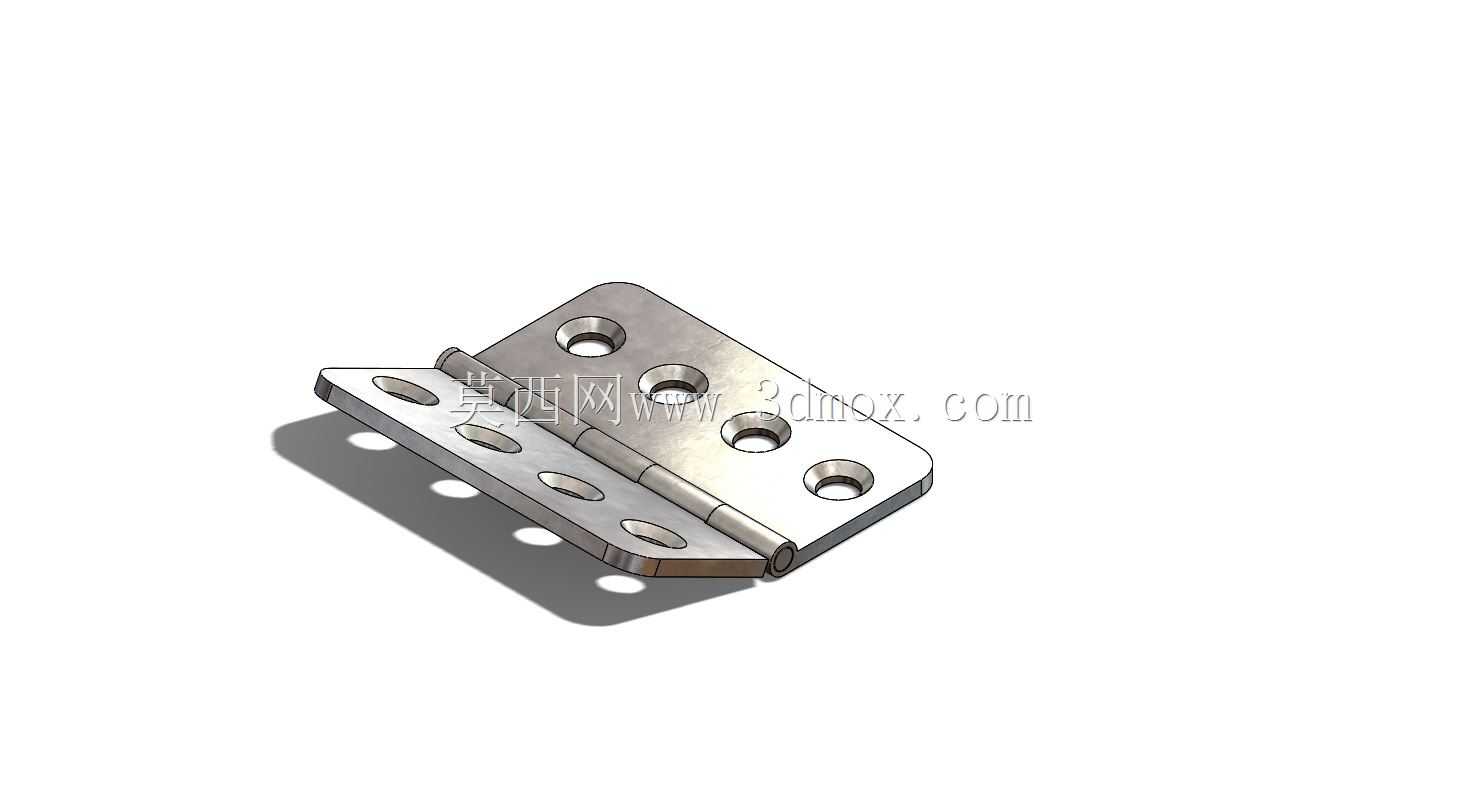

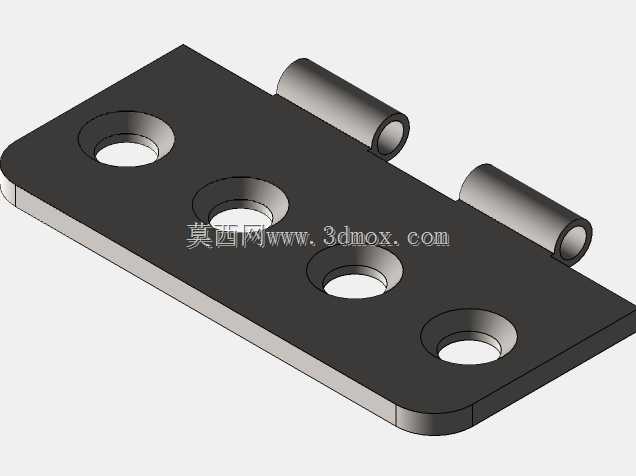

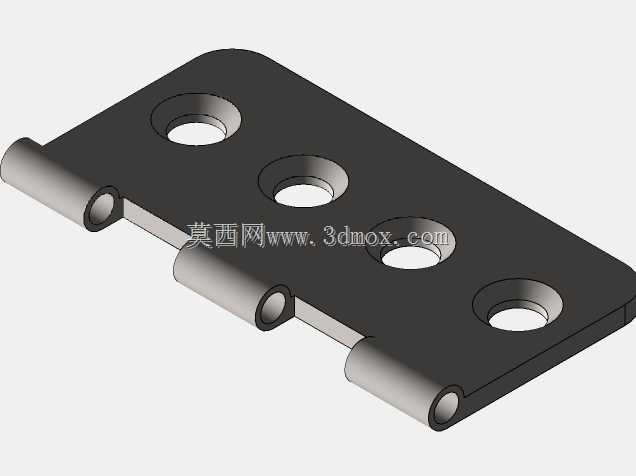

日常做设备防护门、机柜仓门、小型箱体翻盖设计时，合页是最容易被忽略却直接影响使用体验的铰接部件，这次的平开合页结构完全围绕常规工业场景的安装需求做参数化建模，每一处结构都对应实际装配的硬性要求。先从安装边界说起，这款合页采用双页片对称布局，单页片厚度控制在2mm，展开后总长度87mm，闭合状态总厚度5.2mm，页片上的安装孔做了沉头设计，适配M4规格的沉头螺丝，安装后螺丝头完全没入页片平面，不会突出刮蹭相邻构件，也不会影响门体闭合后的贴合度。页片上的孔位排布做了错位处理，固定页和活动页的安装孔在合页闭合时不会出现同轴对齐的情况，避免安装时螺丝互相干涉，也能让页片和安装面的受力点分布更均匀，长期开合不会出现单个孔位受力开裂的问题。中间的铰接轴采用贯穿式卷边结构，卷边是通过页片本体折弯卷圆成型，没有额外拼接销轴，轴的配合间隙控制在0.1mm以内，既保证开合时转动顺畅无卡顿，又不会出现径向晃动导致门体错位的情况，卷边的两端做了轻微收边处理，避免轴销在长期开合震动中脱出，也不会因为边缘毛刺划伤安装或维护人员。从功能特性来看，这款合页支持最大180度的开合角度，完全满足设备防护门完全打开后贴靠在柜体侧面的使用需求，不会因为开合角度不足导致门体挡住操作通道，页片的边缘全部做了R0.5的圆角倒钝处理，没有尖锐的冲切毛边，不管是装配过程还是后期设备维护，都不会出现割手的安全隐患。设计过程中特意做了装配干涉检查，模拟合页从0度闭合到180度完全打开的全行程运动，确认两个页片在转动过程中不会出现剐蹭，同时预留了0.8mm的门体安装间隙，适配1.5-2mm厚度的钣金门安装需求，不需要额外在安装面做沉台或者避让槽，直接通过螺丝固定即可完成装配，能大幅减少现场安装的加工工作量。这类合页除了用在工业机柜、设备防护门之外，也适配小型工具箱、电气控制箱、铝型材框架的检修门安装，建模时所有特征都做了全参数化关联，如果需要适配不同的门厚或者安装孔距，只需要修改对应的草图参数就能快速衍生出不同规格的合页模型，不需要重新绘制整体结构，能有效提升同系列铰接部件的设计效率。建模时特意还原了钣金折弯的工艺圆角，卷边位置的折弯R角和实际冲压工艺保持一致，导出的模型可以直接用于结构受力校核，也能作为钣金加工的参考依据，不会出现设计结构和实际加工工艺不匹配的问题。
