锥形嵌套双色螺旋轴用防护套结构

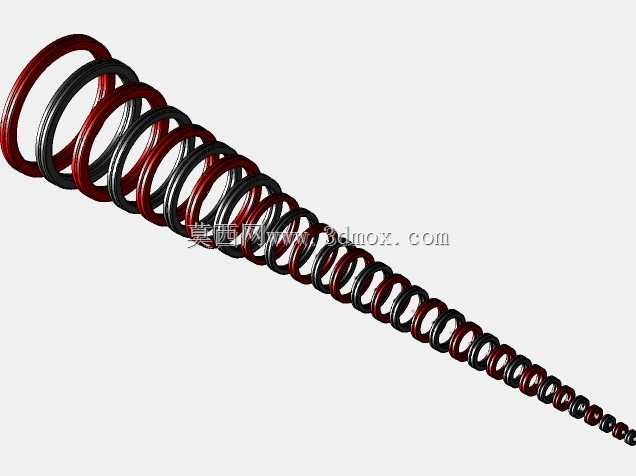

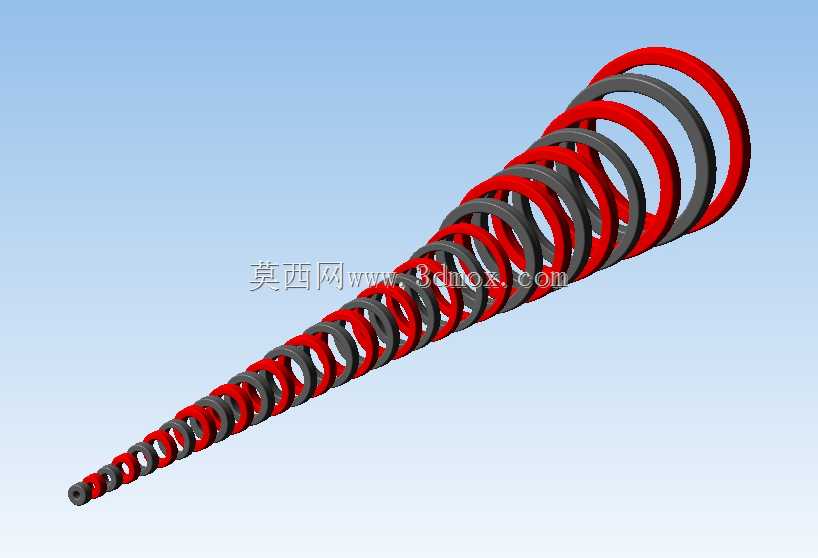

这类锥形嵌套螺旋防护结构，主要适配直径渐变的轴类部件外防护需求，在液压活塞杆、伸缩丝杠、锥形传动轴这类存在轴向伸缩、外径沿轴向连续变化的部件上应用较多，日常工况中主要用来阻隔外界粉尘、切削碎屑、切削液飞溅对轴面的侵蚀，同时避免轴面直接与周边硬质构件发生磕碰刮擦，保护轴面的加工精度与表面光洁度。从结构设计来看，采用双螺旋嵌套的排布形式，红黑两组螺旋圈沿锥度方向连续交替排布，整体从细端到粗端直径平滑递增，完全贴合被防护轴件的外轮廓锥度，不会出现局部悬空或者卡滞的问题。螺旋结构本身自带连续的伸缩余量，当轴件做轴向伸缩动作时，护套可以跟随轴的长度变化同步拉伸或者压缩，不会因为轴的行程动作出现拉扯断裂或者堆叠卡滞的情况。双圈嵌套的设计相比单螺旋结构，在同等伸缩行程下拥有更密集的防护覆盖间隙，能阻挡更细小的碎屑侵入，同时两组螺旋圈互为支撑，在受到侧向挤压的时候不容易出现局部塌陷变形，防护稳定性比单螺旋结构提升不少。设计过程中需要重点匹配几个核心边界：首先是锥度公差，护套的内圈轮廓锥度必须和被防护轴的外锥度保持一致，细端的内圈直径要略大于轴细端的外径，保证安装时可以从轴端顺利套入，粗端的内圈直径要匹配轴粗端的固定安装位尺寸，保证粗端可以通过卡箍或者粘接方式固定在轴座端，不会随轴的伸缩发生窜动。其次是螺旋圈的截面尺寸，圈体的截面直径要根据防护场景的冲击强度调整，普通机加工车间工况下截面直径不需要过大，避免占用过多安装空间，在有焊接飞溅、重型碎屑冲击的工况下需要适当加大圈体截面，提升抗冲击能力。螺旋的导程参数需要匹配轴的最大伸缩行程，保证护套拉伸到最长状态时相邻圈体不会出现拉扯脱开，压缩到最短状态时相邻圈体不会出现过度挤压叠层，预留足够的形变余量。安装时细端一般固定在轴的活动端，随轴一起做轴向移动，粗端固定在设备的固定基座上，全程随动贴合轴面，不会出现防护盲区。这类结构相比传统的橡胶防护套，拥有更好的耐磨损性能，不会因为长期反复伸缩出现褶皱开裂，在有切削液、润滑油接触的工况下也不会出现溶胀变形，使用寿命更长，同时螺旋结构的镂空特性不会积攒积液，日常维护不需要频繁拆卸清理，适合在自动化生产线、机床伸缩轴、工程机械伸缩臂这类长期连续运行的设备上使用。设计建模时需要重点校验螺旋扫掠的路径连续性，保证锥度方向上每一圈的直径平滑过渡，相邻圈体之间的间隙均匀，避免出现局部间隙过大导致防护失效，或者间隙过小导致压缩时卡滞的问题，同时要预留两端的安装固定位结构，方便现场安装时的固定操作。
