双管式小型气泡水平校准装置结构设计

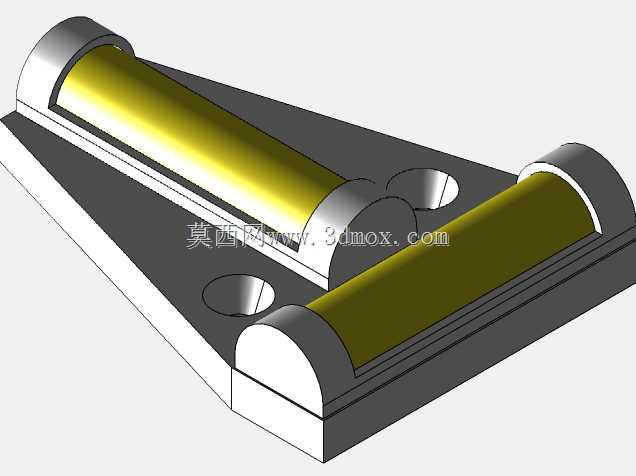

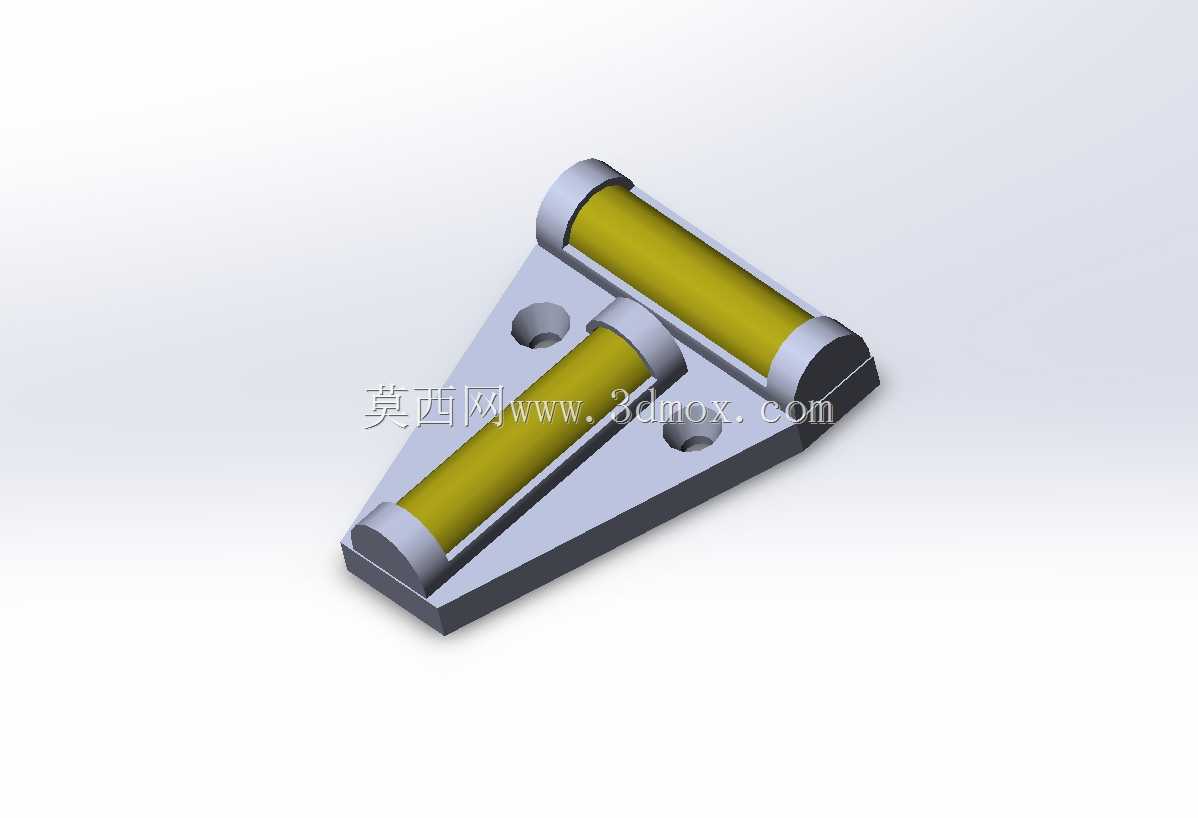

这款双管气泡水准部件，主要面向各类需要小范围快速水平校准的设备安装、工装调试场景，常见于小型试验台架、精密检测工装、便携测量设备的基准面调平环节，相比单管水准器，双管正交布置的结构可以同时覆盖两个垂直方向的水平度校验，无需反复转动调整部件位置就能完成平面水平状态确认，大幅缩减现场调平的操作时长。从结构设计逻辑来看，主体基座采用三角楔形的一体化铣削成型结构，这种构型一方面能压缩整体安装占用空间，两个安装沉孔沿基座长轴对称布置，沉孔深度适配常规内六角圆柱头螺钉的安装尺寸，安装后螺钉头部不会突出基座上表面，避免干涉水准管的观测视线；另一方面三角结构的支撑跨度经过优化，在有限的安装面积下能获得更稳定的支撑刚性，减少基座受安装面应力带来的形变，避免水准管安装基准偏移导致的测量误差。两个管状水准泡采用平行错位布置，长管负责主方向的粗调平识别，短管负责垂直方向的精调校验，管内填充的阻尼液配比经过适配，气泡移动速度适中，既不会因为阻尼过小导致气泡晃动过久难以稳定读数，也不会因为阻尼过大导致气泡响应滞后，无法及时反馈平面的倾斜变化。水准管与基座的安装槽采用过盈配合加胶粘固定的工艺，装配时会先在标准大理石平台上完成两个水准管的零位校准，再进行固化粘接，确保出厂时气泡在水平状态下精准对准管身的刻度中线。基座的安装底面经过精磨处理，平面度控制在0.02mm以内，保证部件与安装基准面完全贴合，不会因为底面翘曲带来附加的测量误差。在实际选型使用时，需要注意该部件的安装面必须为经过加工的金属平面，不能直接固定在粗糙的毛坯面或者焊接未打磨的表面，否则会导致基座变形，影响水准泡的校准精度；同时安装螺钉的锁紧扭矩需要控制在合理范围，两个螺钉要交替逐步拧紧，避免单侧受力过大导致基座翘曲。这类小型气泡水平部件的优势在于结构紧凑，无需外接电源或气源，纯机械结构可靠性高，在无供电的野外作业场景、小型便携设备的快速部署场景下都能稳定工作，相比电子水平仪成本更低，抗振动、抗干扰能力更强，适合长期固定在设备上作为常态化水平状态监测的指示部件，日常维护仅需定期清理水准管表面的灰尘，避免油污遮挡刻度线即可，无需额外的校准操作，使用寿命远高于电子式的测平部件。
